Семейство AC/DC-преобразователей 305RAC со входом 305 В от Mornsun – надежность при любых условиях

21 февраля

телекоммуникациисистемы безопасноститерминалы продажучёт ресурсовавтоматизацияответственные применениялабораторные приборыинтернет вещейMornsunстатьяисточники питанияпассивные ЭК и электромеханикаИП в кожухеИП с ККМкомпактный ИПИП на печатную плату

Для надежной работы в жестких условиях компания Mornsun предлагает лучшие в своем классе AC/DC-преобразователи концепции 305RAC, которые не только соответствуют стандартам класса B по уровню электромагнитного излучения, но и немного их превосходят.

На постоянно меняющемся рынке AC/DC-преобразователей напряжения продолжают появляться все новые требования, и стандартным преобразователям со входным диапазоном 264 В все труднее им соответствовать. Серия преобразователей 305RAC (Reliable under All Conditions) производства компании Mornsun изначально рассчитана на то, что переменное входное напряжение может изменяться в диапазоне 85…305 В, что позволяет ей легко отрабатывать колебания напряжения, показывая лучшую в своем классе эффективность, устойчивость к высоким входным напряжениям, колебаниям температуры и влажности, а также соответствие требованиям к уровню электромагнитного излучения.

Входной диапазон 85…305 В гарантирует:

  • стабильную работу прибора в условиях коротких перегрузок по напряжению, возникающих в результате действия грозовых разрядов или перепадов напряжения, вызванных работой тяжелого промышленного оборудования;
  • работу в случае повышенного входного напряжения, возникающего в нагруженных городских сетях или слабых сетях в сельской местности при массовом снятии нагрузки (например, в ночное время);
  • работу преобразователя от источника питания с нестабильным выходным напряжением, наподобие дизельных генераторов, ветряков и тому подобного;
  • работу в сетях с различным номинальным напряжением в 100/110/130/220/230/240/277 В.

Семейство ИП 305RAC может уверенно работать в условиях электромагнитных помех и перенапряжений, возникающих при грозовых разрядах (рисунки 1 и 2).

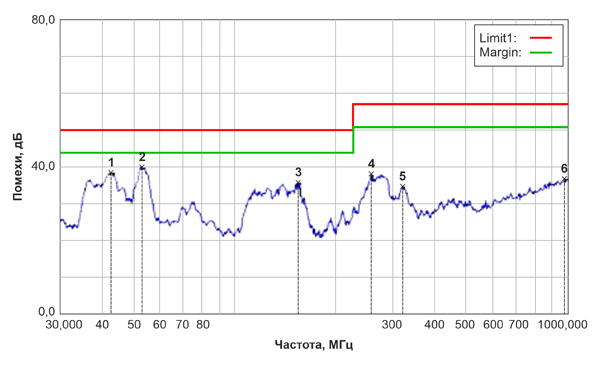

Рис. 1. Уровень излучаемых помех

Рис. 1. Уровень излучаемых помех

Очень часто Источники питания эксплуатируются в отдаленных районах в жестких условиях. К примеру, высоты установки ретрансляторов или вышек сотовой и иной связи в горных районах могут достигать 2…5 км. Условия по температуре и влажности на таких высотах также могут быть весьма суровыми и специфичными. В частности, такое оборудование длительное время работает в условиях, близких к «точке росы» как при положительных, так и при отрицательных температурах. Применение AC/DC-преобразователей 305RAC производства Mornsun обеспечит его надежную работу.

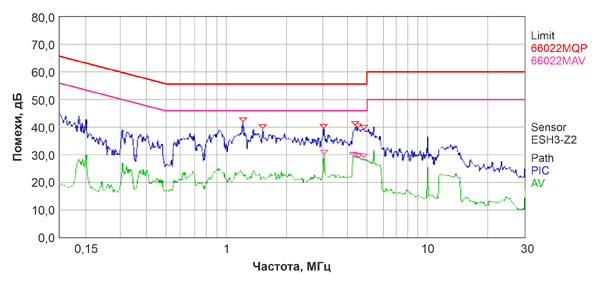

Рис. 2. Уровень кондуктивных помех

Рис. 2. Уровень кондуктивных помех

В дополнение к электрическим тестам приборы семейства 305RAC проходили испытания на переменную влажность воздуха, высокую температуру и высокую влажность, испытание на постоянную температуру и влажность и другие тесты (таблица 1).

Таблица 1.Тестирование AC/DC-преобразователей 305RAC

Типы тестирования Тест Тест
Тестирование на надёжность Работа при низкой температуре Воздействие граничных рабочих температур
Хранение при низкой температуре Низкая температура при низком давлении
Работа при высокой температуре Высокая температура при низком давлении
Высокотемпературное старение Высокая температура при низком давлении
Хранение при высокой температуре Высокая температура, высокая влажность
Постоянная температура и влажность Включение/отключение входного напряжения
Переменная температура и влажность Длительное короткое замыкание
Испытание на падение температуры (точка росы) Постоянная температура при повышенной влажности (500 часов)
Синусоидальная вибрация Высокотемпературное старение (1000 часов)
Температурное циклирование
Механическая прочность Проверка на монтажную прочность (корпус, клеммная колодка)

Одним из важных факторов в климатической обстановке является температура. В промышленных условия она может варьироваться в диапазоне -25…70°C, однако возможны и более тяжелые температурные условия. Преобразователи семейства 305RAC соответствуют требованиям надежной работы в температурном диапазоне: -40…80°C.

Источники питания Mornsun, соответствующие принципу 305RAC:

Оригинал статьи

Перевел А. Калачев по заказу АО КОМПЭЛ

•••

Наши информационные каналы

О компании Mornsun

Mornsun – высокотехнологичная компания, основанная в 1998 году в Китае. В настоящий момент является одним из национальных лидеров на рынке источников питания. Основным видом продукции являются DC/DC- и AC/DC-преобразователи, устанавливаемые на печатную плату. Кроме того, компания выпускает сетевые адаптеры, драйверы IGBT, устанавливаемые на плату фильтры ЭМП, изолирующие усилители и оригинальные микросхемы собственной разработки для изготовления импульсных AC/DC и DC/DC преобразователей. Выпуска ...читать далее
