Танталовые конденсаторы Xiangyee на складе КОМПЭЛ: соответствие современным требованиям и высокая надежность
9 марта 2023
Китайская компания Xiangyee (Hunan Xiangyee Electronic Technology Co., Ltd.) создана в 1990 году и на сегодняшний день имеет три крупных производственных базы для производства SMD-конденсаторов на основе тантала, оксида ниобия, диоксида марганца. Конденсаторы являются основным продуктом, но Xiangyee производит и другие электронные компоненты. Высокотехнологичное оборудование, импортированное из США, Японии, Южной Кореи и ЕС, технические инновации, использование передовых технологий и сотрудничество с высшими учебными заведениями позволяет компании выпускать ежегодно более полумиллиарда конденсаторов, отвечающих современным техническим требованиям. Производство и продукция компании сертифицированы по IATF16949, ISO9001, ISO14001 и ISO45001.
КОМПЭЛ начал сотрудничество с компанией Xiangyee и предлагает со своего склада более двух тысяч позиций танталовых конденсаторов серий CA45, CA45L и CA55 для поверхностного монтажа (рисунок 1). Расшифровка наименований приведена на рисунке 2. Кодирование соответствует международному стандарту. На самих чипах кодировка может быть одно- или двухрядной (рисунок 3).

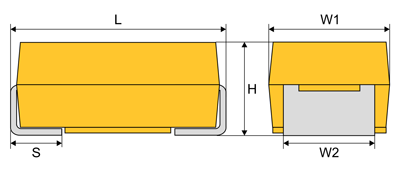

Рис. 1. Размеры корпусов конденсаторов

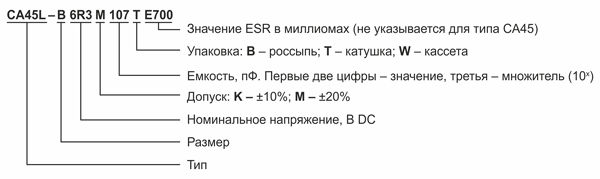

Рис. 2. Расшифровка наименования конденсаторов Xiangyee

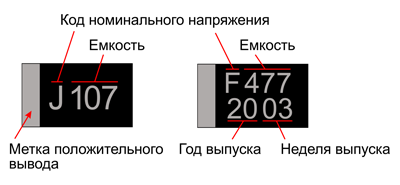

Рис. 3. Варианты обозначений на конденсаторах Xiangyee
CA45 – серия стандартных танталовых конденсаторов общего применения с диапазонами емкостей 0,47…2200 мкФ и номинальным напряжением 2,5…50 В DC. Коды корпусов: A, B, C, D, E, V (таблица 1). Соответствие этих и других типов аналогичным конденсаторам производства других компаний приведено в таблице 2.
CA45L – танталовые конденсаторы с низким значением ESR (L=Low ESR) эквивалентного последовательного сопротивления, благодаря чему сфера их применения более широка, а срок службы дольше. Диапазоны емкостей и номинальных напряжений несколько уже: 0,47…1000 мкФ и 4…50 В DC, соответственно. Коды корпусов: A, B, C, D, E, H, F, V.
CA55 – полимерные танталовые конденсаторы с ультрамалыми значениями ESR и ESL (эквивалентной последовательной индуктивности). Полимерный катод обеспечивает большую надежность эксплуатации, чем у конденсаторов с диоксидом марганца. Высокие значения токов пульсаций и низкий ESR делают конденсаторы этой серии хорошим решением для эксплуатации в цепях импульсных источников питания и высокотоковых цепях питания цифровых компонентов, таких как процессоры, ПЛИС и микроконтроллеры. В случае повреждения не взрываются и не воспламеняются. Диапазон емкостей: 0,47…1000 мкФ, номинальных напряжений: 2,5…63 В DC. Коды корпусов: A, B, C, D, E, H, F, V.
Диапазон рабочих температур танталовых конденсаторов Xiangyee составляет -55…125°С.
Таблица 1. Коды и размеры корпусов конденсаторов (рисунок 3)
| Размеры корпусов, мм | |||||||
|---|---|---|---|---|---|---|---|
| Код корпуса | Типоразмеры стандарта EIA | L | W1 | H | S | W2 | |
| Дюймовые | Метрические | ||||||
| A | 1206 | 3216-18 | 3,30 ± 0,20 | 1,70 ± 0,20 | 1,80 ± 0,20 | 0,70 ± 0,20 | 1,20 ± 0,20 |
| B | 1210 | 3528-21 | 3,60 ± 0,20 | 2,90 ± 0,20 | 2,10 ± 0,20 | 0,70 ± 0,20 | 2,20 ± 0,20 |
| C | 2312 | 6032-28 | 6,20 ± 0,20 | 3,30 ± 0,20 | 2,60 ± 0,20 | 1,30 ± 0,20 | 2,20 ± 0,20 |
| H | 2917 | 7343-19 | 7,40 ± 0,20 | 4,40 ± 0,20 | 2,00 ± 0,20 | 1,30 ± 0,20 | 2,40 ± 0,20 |
| D | 2917 | 7343-31 | 7,40 ± 0,20 | 4,40 ± 0,20 | 3,00 ± 0,20 | 1,30 ± 0,20 | 2,40 ± 0,20 |
| E | 2917 | 7243-43 | 7,40 ± 0,40 | 4,40 ± 0,40 | 4,30 ± 0,40 | 1,30 ± 0,20 | 2,40 ± 0,20 |
| V | 2924 | 7360-38 | 7,50 ± 0,40 | 6,20 ± 0,40 | 3,80 ± 0,40 | 1,40 ± 0,20 | 3,00 ± 0,20 |
Область применения танталовых конденсаторов Xiangyee довольна широка: они задействованы в преобразователях постоянного тока, ноутбуках, портативной электронике, телекоммуникационных устройствах, дисплеях, накопителях SSD и HDD, USB-устройствах, медицинском оборудовании и автомобильной электронике. Надежность и безопасность полимерных конденсаторов позволяют их использовать в промышленности, газо- и нефтедобывающей отраслях.
Подробнее ознакомиться с продукцией Xiangyee можно в презентации.
Компания Hunan Xiangyee Electronic Technology Co., Ltd. (Xiangyee) – крупнейший в Китае и пятый по объемам поставок в мире производитель танталовых конденсаторов.
Компания основана в 1990 году в городе Сянсян. За прошедшее время Xiangyee основала три крупные производственные площадки с самым передовым автоматическим оборудованием для производства танталов. Совокупный объем выпуска продукции составляет до 500 миллионов конденсаторов в год.
Xiangyee ориентируется на инновации и научно-техничес ...читать далее
