Обзор корпусов для РЭА

24 апреля 2023

системы безопасностипотребительская электроникаавтоматизацияответственные применениялабораторные приборыуниверсальное применениеDEGSONKLSSZOMKRunline (Искра)новостьпассивные ЭК и электромеханика

Корпуса для РЭА предназначены для размещения в них различных электронных компонентов, модулей или функциональных узлов радиоэлектронной аппаратуры.

Они служат для:

  • защиты расположенной внутри электроники от факторов внешней среды,
  • защиты от повреждений при эксплуатации и транспортировке,
  • улучшения внешнего вида и привлечения внимания потребителей.

Корпуса отличаются разнообразием типов, размеров и версий. Широкий ассортимент корпусов обусловлен различиями в их применении и назначении.

Корпуса могут быть изготовлены из пластика или из металла (в основном – из сплавов алюминия).

Пластиковые корпуса Алюминиевые корпуса Стальные корпуса
Преимущества
  • Предназначение – для размещения РЭА в неагрессивных средах
  • Небольшой вес
  • Долгий срок службы
  • Эстетичный внешний вид
  • Отличные диэлектрические свойства
  • Невысокая стоимость
  • Устойчивость к воздействию факторов окружающей среды
  • Высокая ударопрочность, сохранение формы при различных механических воздействиях
  • Прочнее пластиковых
  • Малый вес
  • Негорючесть, отсутствие выделений вредных веществ
  • Высокие показатели ЭМС-экранирования
  • Хорошие теплообменные свойства (Показатели теплоотдачи алюминия часто позволяют обойтись без теплоотводного радиатора в конструкции аппаратуры)
  • Устойчивость к механическому воздействию и высоким температурам
  • Высокая ударопрочность
  • Долгий срок эксплуатации
  • Прочнее алюминиевых
  • Устойчивость к вибрации
Недостатки
  • Нет электромагнитного экранирования
  • Дороже пластиковых
  • Тяжелее пластиковых
  • Тяжелее алюминиевых
  • Должны иметь защитные покрытия, края должны быть завальцованы

Примеры применений

Пластиковые корпуса
Универсальные многоцелевые прямоугольные коробки с крышкой:

  • Герметичные/негерметичные
  • С фланцами или без
  • С глухой или прозрачной крышкой
  • Тип крепления крышки: на винтах или откидная
Корпуса для портативного электронного оборудования:

  • Пульты управления
  • Переносные измерительные приборы и датчики
  • Прочие малогабаритные устройства.

Эти корпуса отличаются эргономичным дизайном и удобством расположения в руках пользователя.
Настольные и приборные корпуса:

  • Контрольно-измерительные приборы
  • Кнопочные устройства управления
  • Телекоммуникационное оборудование (роутеры)

Предназначены для использования внутри помещений, отличаются высококачественной отделкой и удобной для установки конструкцией. Противоскользящие ножки обеспечивают надежное позиционирование на столе.
Корпуса для конкретных применений:

  • LED-драйверы
Корпуса, предназначенные для монтажа на DIN-рейку:

  • Промышленные приборы
  • Модульное электрооборудование
  • Модули питания и сбора данных
  • ПЛК
  • Передатчики, преобразователи сигналов и т.д.
Алюминиевые корпуса
Литые алюминиевые корпуса:

  • Чувствительные электронные узлы внутри и вне помещений,
  • Измерительные приборы,
  • Сетевые фильтры, датчики, распределительные коробки
  • Прочее оборудование в таких отраслях, как транспорт, производство, электротехника и т.д.
Корпуса из алюминиевого профиля:

  • Отдельно стоящие, настольные приборы,
  • Зарядные устройства и источники питания,
  • Автоусилители,
  • Прочие приборы, предполагающие повышенный уровень теплоотдачи
Корпуса для установки в 19-дюймовые стойки:

  • Телекоммуникационные и серверные шкафы
  • Измерительная и регулировочная техника
Стальные корпуса

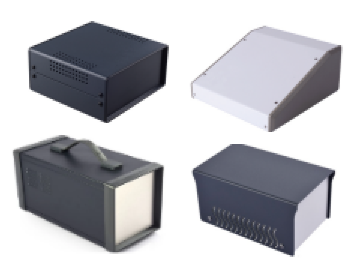

Корпуса из листовой стали:

  • Отдельно стоящие настольные приборы,
  • Зарядные устройства и источники питания,
  • Контрольно-измерительные приборы и прочее

Выбор корпуса и установочных изделий

При выборе того или иного корпуса следует определиться со следующими параметрами:

  • Размеры помещаемого компонента, модуля
  • Степень защиты и необходимость отвода тепла
  • Область применения, форма корпуса, наличие устройств ввода и индикации
  • Тип внешнего крепления (на стену, DIN-рейку, в стойку, переносной и т.д.)
  • Материал, цвет, фактура и т.д.

Кроме того, следует обратить внимание на такие элементы, как точки крепления внутреннего оборудования и узлы герметизации внешних проводок (кабельные вводы).

Крепления плат обычно бывают двух типов:

  • В виде стоек/втулок, возвышающихся над дном основания,
  • Направляющие, отлитые заодно со стенками корпуса.

Команда Компэл на регулярной основе ведет поиск и анализ производителей корпусов. На текущий момент в нашей линейке поставок имеется продукция нескольких компаний, закрывающая потребность в корпусах для РЭА и установочных изделий к ним.

Продукция SZOMK Runline (Искра) DEGSON KLS
Универсальные пластиковые корпуса (прямоугольные коробки) + + +
Корпуса для портативного электронного оборудования + +
Настольные и приборные корпуса + +
Корпуса на DIN-рейку + + + +
Корпуса для конкретных применений + +
Литые алюминиевые корпуса + +
Корпуса из алюминиевого профиля +
Корпуса для установки в 19” стойки +
Корпуса из листовой стали +
Кабельные вводы + +
Держатели плат (стойки/втулки) +
Ножки для корпусов +



•••
