Датчики Cosemi появились на складе КОМПЭЛ
19 сентября 2023
На склад пришла партия датчиков Холла известного китайского бренда Cosemi. Среди поступившей продукции:
- простые датчики магнитного поля;
- датчики магнитного поля с линейным выходом;
- датчики тока с линейным выходом.
Датчики магнитного поля с цифровым выходом
Компания Cosemi предлагает датчики магнитного поля серии CH42x, чьи основные характеристики приведены в таблице 1.
Таблица 1. Датчики магнитного поля серии CH42x
Наименование | Код номенклатуры | Тип | Напряжение питания, В | Корпус |
---|---|---|---|---|
CH426ASR | 5497462 | Биполярный датчик магнитного поля с цифровым выходом, частота переключений до 100 кГц | 3,3…30 | SOT-23-3L |
CH441PTB | 5471894 | Биполярный датчик магнитного поля с цифровым выходом, частота переключений до 500 кГц, встроенный подтягивающий резистор на выходе | 2,4…22 | TO-92S |
CH442TB | 5471945 | |||
CH443TB | 5471948 | |||
CH444TB | 5341514 |
Датчики CH912/CH912L – это омниполярные микропотребляющие датчики Холла, разработанные для портативного оборудования, работающего от автономных источников питания. Средний потребляемый ток составляет всего 1,62 мкА при 3,3 В для CH912 и 0,92 мкА при 3,3 В для CH912L. CH912/CH912L могут работать в диапазоне напряжения 1,65…5,5 В и используют метод периодического пробуждения для минимизации энергопотребления.
Устройство включает в себя сам датчик Холла, систему синхронизации, высокочувствительный усилитель, стабилизатор напряжения, два триггера Шмитта и контроллер выходного драйвера. Выход активируется при наличии либо северного, либо южного полюса с достаточной напряженностью магнитного поля.
Датчики CH913 аналогичны CH912, за исключением того, что их выходной каскад выполнен как каскад с открытым стоком (таблица 2).
Таблица 2. Основные характеристики датчиков Cosemi серий CH912/CH912L и CH913
Наименование | Код номенклатуры | Тип | Напряжение питания, В | Корпус |
---|---|---|---|---|
CH912LSR | 5471846 | Микромощный датчик Холла с цифровым выходом | 1,65…5,5 | SOT-23-3L |
CH912TB | 5471845 | TO-92S | ||
CH913SR | 5341042 | Микромощный цифровой датчик Холла c открытым стоком | 1,8…5,5 | SOT-23-3L |
CH913TB | 5471841 | TO-92S |
Модели серий CHA93x/CHI93x представляют собой однополярные датчики Холла с цифровым выходом (выходом с открытым стоком), работающие в расширенном температурном диапазоне -40…150°C.
Встроенный регулятор позволяет им функционировать при напряжении питания 2,5…22 В (таблица 3). Эти датчики также имеют встроенные внутренние схемы защиты от переходных процессов по питанию и выходу, защиту от короткого замыкания на выходе и переполюсовки питания.
Таблица 3. Однополярные датчики Холла серии CHA93x/CHI93x
Наименование | Код номенклатуры | Корпус |
---|---|---|
CHA931SR | 5317061 | SOT-23-3L |
CHA932SR | 5471849 | SOT-23-3L |
CHI933SR | 5471861 | TO-92S |
Датчики Холла для автомобильной отрасли и тяжелых условий эксплуатации
CH502ETB – это микросхема датчика зубьев шестерни, предназначенная для использования в автомобильных системах определения положения распределительного вала (датчиках скорости). CH502ETB включает в себя датчик Холла, аналого-цифровой преобразователь с автокалибровкой внутреннего усиления, цифровую схему обработки и управления выходом, триггер Шмитта и выход с открытым стоком, имеющий защиту от короткого замыкания.
В микросхеме есть детектор нулевой скорости вращения, она не чувствительна к ориентации при установке, работает в диапазоне магнитных полей 50…500 мТл, корпус – TO-92S.
CH502ETB соответствует стандарту AEC-Q100 и идеально подходит для использования при определении скорости, положения и направления движения в механизмах и агрегатах, использующих зубчатые передачи.
CH605ASR – датчик Холла, изготовленный по биполярной технологии и имеющий линейный выход: выходное напряжение изменяется пропорционально напряженности магнитного поля. Чувствительность – 5 мВ/Гаусс, выходное напряжение покоя – половина напряжения питания.
Интегральная схема обеспечивает повышенную температурную стабильность и чувствительность, диапазон рабочих температур составляет -40…150℃, рабочие напряжения питания – 3…15 В, корпус – SOT-23-3L.
CHI612 – прецизионная программируемая пользователем микросхема датчика магнитного поля, имеющая линейный выход с низким уровнем шума. Выходное напряжение CHI612 пропорционально приложенному магнитному полю. Напряжение покоя по умолчанию устанавливается на уровне 50% от напряжения питания.
Чувствительность датчика программируется в диапазоне 1…24 мВ/г. Выпускается в корпусе TO-92S, работает в широком диапазоне температур -40…150°C (таблица 4).
Таблица 4. Параметры датчика Холла серии CHI612
Наименование | Код номенклатуры | Полярность поля | Корпус |
---|---|---|---|
CHI612TB03125N | 5498206 | Север (отрицательная) | TO-92S |
CHI612TB01300S | 5560332 | Юг (положительная) | TO-92S |
Датчики тока
Микросхема датчика тока серии CH701хх – экономичное и точное решение для измерения переменного или постоянного тока. Корпус поверхностного монтажа SOIC8 подходит для применения в условиях ограниченного пространства, а также позволяет экономить затраты за счет уменьшения площади платы.
Основные области применения: управление двигателем, обнаружение и управление нагрузкой, источники питания и системы защиты от перегрузки по току.
CH701хх содержит в себе прецизионную линейную измерительную схему на основе датчика Холла с малым смещением и медным проводником. Проходящий ток генерирует магнитное поле, которое воспринимается измерительной схемой и преобразуется в напряжение, пропорциональное протекающему току. Выходной сигнал устройства имеет положительный наклон, когда увеличивающийся ток протекает по первичному проводу (от выводов 1 и 2 к выводам 3 и 4). Внутреннее сопротивление медного канала порядка 0,8 мОм, что обеспечивает низкие потери мощности и незначительный нагрев.
Клеммы токопроводящего тракта электрически изолированы от выводов датчика (контакты 5…8). Это позволяет использовать CH701 в приложениях для измерения тока на стороне высокого напряжения без использования дорогостоящих методов изоляции (рисунок 1, таблица 5).

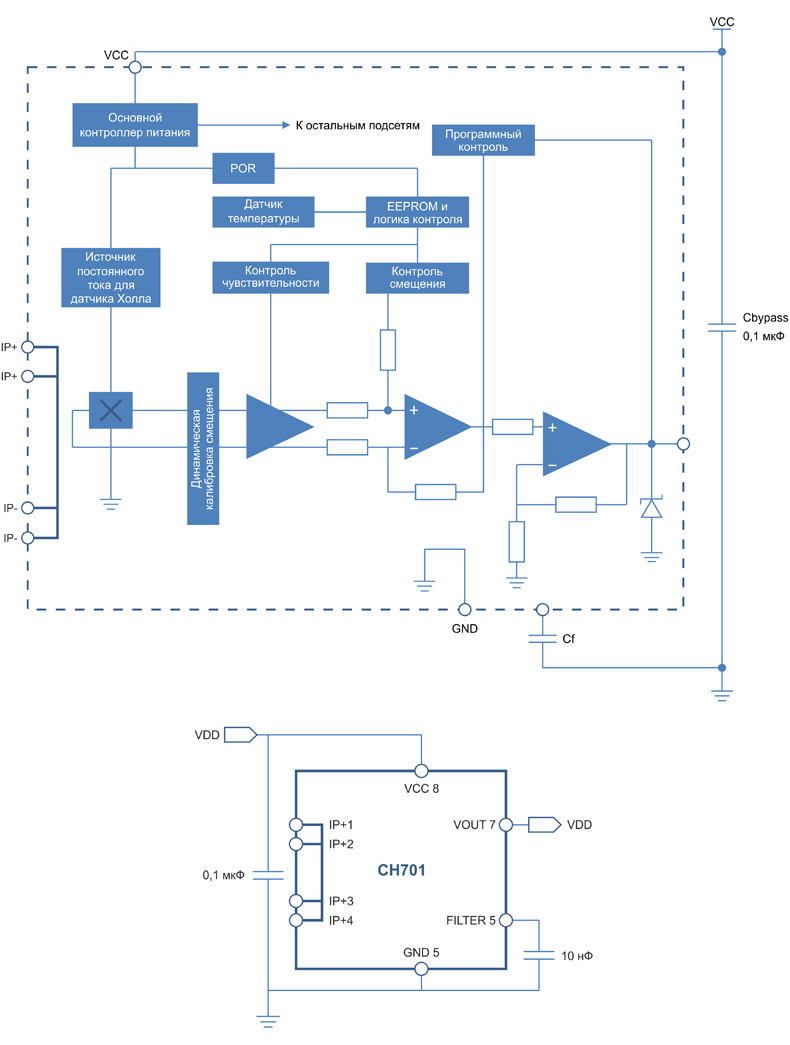

Рис. 1. Структурная схема и типовое включение датчика тока серии CH701
Таблица 5. Параметры датчика тока серии CH701
Наименование | Код номенклатуры | Напряжение питания, В | Измеряемый ток, А | Чувствительность, мВ/А |
---|---|---|---|---|
CH70105AB5PR | 5033581 | 5 ± 0,5 | ± 5 | 400 |
CH70110CB3PR | 5471632 | 3,3 ± 0,3 | ± 10 | 132 |
CH70120AB3PR | 5471633 | 3,3 ± 0,3 | ± 20 | 66 |
CH70120AB5PR | 5033582 | 5 ± 0,5 | ± 20 | 100 |
CH70130AB3PR | 5471636 | 3,3 ± 0,3 | ± 30 | 44 |
CH70130AB5PR | 5033583 | 5 ± 0,5 | ± 30 | 66 |
CH70140AB5PR | 5471639 | 5 ± 0,5 | ± 40 | 50 |
CH70150AB5PR | 5471643 | 5 ± 0,5 | ± 50 | 40 |
CH704xx – серия высокоточных прецизионных датчиков тока с линейным выходом.
В состав входят: медный шунт, датчик Холла, схема усиления и фильтрации сигнала, схема температурной компенсации (рисунок 2, таблица 6). Датчики имеют заводскую калибровку чувствительности и термокомпенсации, что гарантирует высокую линейность выходного сигнала во всем рабочем диапазоне температур.

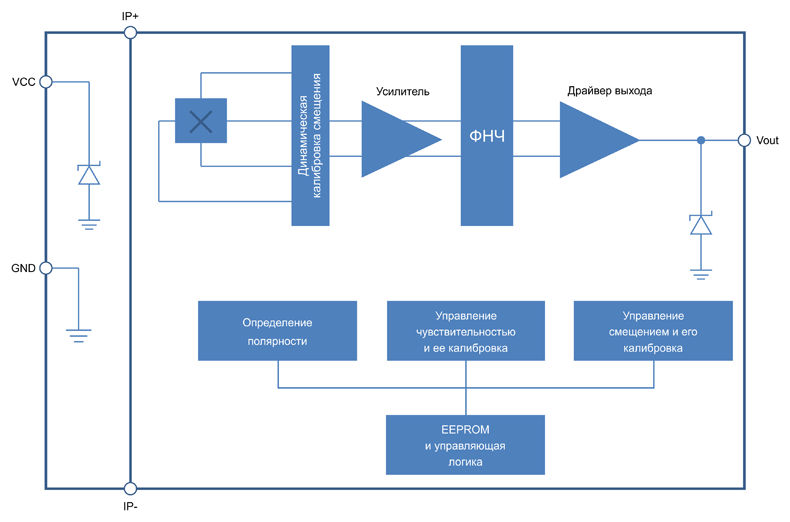

Рис. 2. Структурная схема и типовое включение датчика тока серии CH704хх
Таблица 6. Параметры датчика тока серии CH704хх
Наименование | Код номенклатуры | Измеряемый ток, А | Чувствительность, мВ/А | Температурный диапазон, ℃ |
---|---|---|---|---|
CH704050CT | 5294565 | ±50 | 40 | -40…125 |
CH704100CT | 5471802 | ±100 | 20 | |
CH704150CT | 5471803 | ±150 | 13.3 | -40…150 |
CH704200CT | 5310459 | ±200 | 10 |
