Новые OLED-дисплеи Winstar для миниатюрных устройств

27 октября 2023

На склад КОМПЭЛ поступили образцы малогабаритных OLED-дисплеев WEA012832FWPP3N00000, WEA012832FLPP3N00000 и WEA012832FSPP3N00000 производства компании Winstar.

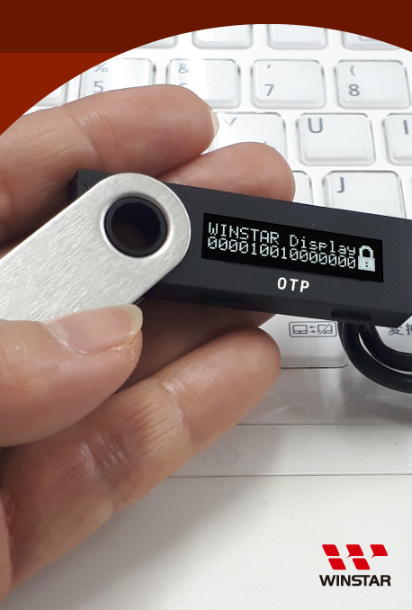

Эти графические дисплеи имеют разрешение 128х32 пикселя, диагональ видимой области составляет 0,91 дюйма, а их внешние габариты – всего 36х12 мм (рисунок 1).

Рис. 1. Миниатюрные размеры новых дисплеев Winstar

Подключение к микроконтроллеру производится с помощью самого распространенного DIP-разъема с шагом 2,54 мм.  Для работы с дисплеем требуется минимальное число соединительных линий – достаточно подключить только 4 провода: землю, питание и две линии интерфейса I²C. Дисплеи различаются лишь цветом точек (рисунок 2):

• WEA012832FLPP3N00000 – желтый;
• WEA012832FWPP3N00000 – белый;
• WEA012832FSPP3N00000 – голубой.

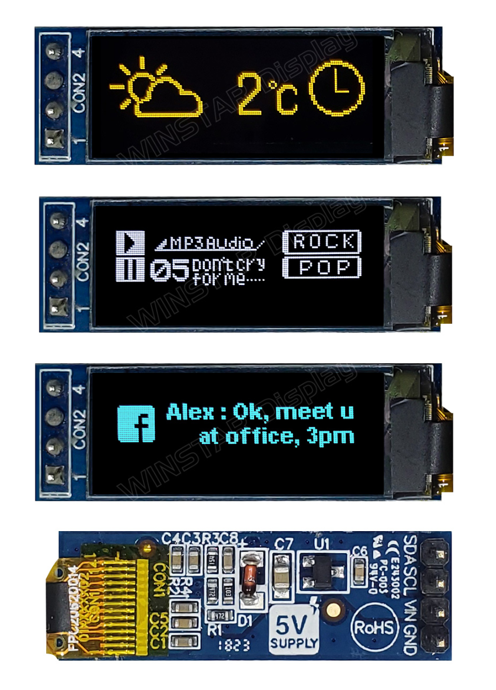

Рис. 2. Варианты цвета и внешний вид OLED-дисплеев WEA012832F

Особенности OLED-дисплеев серии WEA012832F:

• тип: графический;
• тип монтажа контроллера: COG+PCB;
• диагональ 0,91 дюйма;
• разрешение 128×32 точек;
• микросхема управления SSD1306;
• питание 3,0…3,3 В;
• мультиплексирование 1/32 duty;
• интерфейс I²C;
• цвет дисплея:
  • белый;
  • желтый;
  • небесно-голубой.
