WEA025664ALAP3N00000

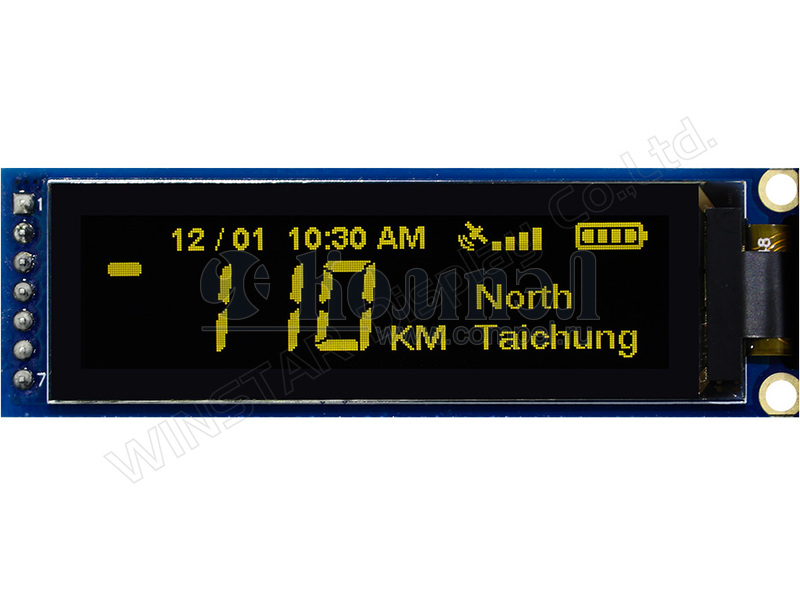

WEA025664A is a graphic COG with PCB OLED display model, which is made of 256x64 pixels, diagonal size 2.08 inch. WEA025664A is built in with SSD1362 driver IC; it supports 4-Wire SPI interface, 4 bits grayscale image, 1/64 duty cycle. WEA025664A model is having PCB outline size 70.0 x 22.0 mm with mounting holes on board and 7x1 metal pins on module. WEA025664A is supported by 3V ~5V, within DC-DC conversion circuit, display with 50% check board current is 90mA@3Vdd (typical value), 1/64 duty cycle. This OLED module can be operating at temperatures from -40 to +80; its storage temperatures range from -40 to +85. Type: Graphic Structure: COG+PCB Size: 2.08 inch 256x64 Dot Matrix Built-in controller SSD1362 3V Power supply 1/64 duty Interface: SPI Display Color: White / Yellow / Support Grayscale
развернуть ▼ свернуть ▲
  • Группа: Дисплеи
  • Корпус:
  • Норма упаковки: 26  шт.

Технические характеристики

показать свернуть
Диагональ видимой части
Тип дисплея
Режим
Разрешение
Тип встроенного контроллера
Цвет отображения информации
Особенности
Напряжение питания
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Диагональ Тип Режим Разрешение Контроллер Цвет Особенности Питание Траб Примечания Карточка
товара
P= WEA025664AWAP3N00000 (WINSTAR) 1 шт
