Малогабаритная GSM-антенна для установки на печатную плату

3 июня 2024

Миниатюризация современной аппаратуры требует применения малогабаритных антенн. Новая SMD-антенна CA-L01 является многодиапазонной антенной для сотовой связи, которая имеет габариты всего лишь 23,0×3,5×1,6 мм.  Данное изделие может заменить продукцию американских и европейских компаний. CA-L01 подходит для работы в устройствах слежения за транспортом, системах интеллектуального уличного освещения и в счетчиках энергии с радиоканалом.

Антенна предназначена для работы как с сотовыми модулями 2G/3G/4G(LTE), так и с оборудованием LoRa диапазона 868 МГц. Для эффективной работы производитель рекомендует предусмотреть на плате область размером примерно 9х40 мм, свободную от других элементов.

Особенности антенны CA-L01:

• Рабочие диапазоны – 824…960/1710…2700 МГц
• Волновое сопротивление 50 Ом
• Для поверхностного монтажа
• Размеры антенны 23×3,5×1,6 мм
• Рабочая температура -40..85°C

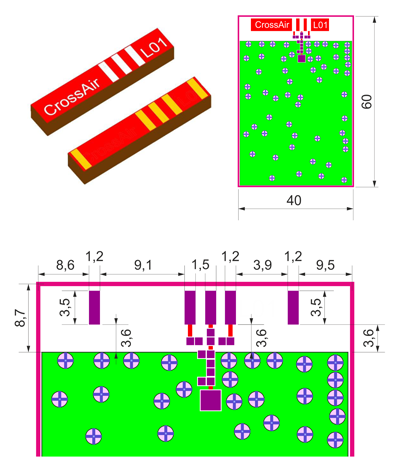

Внешний вид CA-L01 и рекомендованный вариант размещения на печатной плате
