Со склада КОМПЭЛ доступна бюджетная GNSS-антенна DAE1590R2540ABBD1-T от Jiakang

29 сентября

На склад КОМПЭЛ поступила керамическая patch-антенна DAE1590R2540ABBD1-T производства китайской компании Jiakang.

Jiakang является оригинальным производителем керамической продукции, включая антенны и фильтры. Антенна DAE1590R2540ABBD1-T предназначена для приема спутниковых навигационных сигналов от систем GLONASS, GPS, GALILEO, BEIDOU и может применяться в автомобильных навигационных трекерах и сигнализациях, в самокатах и прочих транспортных средствах индивидуальной мобильности, а также использоваться в качестве источника сигнала для определения точного времени в системах управления освещением.

DAE1590R2540ABBD1-T имеет габариты 25х25×4 мм (рисунок 1), что является самым популярным размером для антенн такого типа. Ее усиление достигает значения 4,45 дБи (поляриз.), а ширина полосы пропускания составляет 25 МГц по уровню -7 дБи. Для получения этих параметров антенна должна располагаться на земляном полигоне определенного размера (70х70/27×27 мм). Частотные характеристики антенны представлены на рисунке 2.

Основные особенности DAE1590R2540ABBD1-T:

• диапазон частот 1575…1608 МГц;
• пиковое усиление >4 дБи (поляриз.);
• поляризация RHCP;
• волновое сопротивление 50 Ом;
• температурная зависимость частоты 20 ppm/°C макс.;
• размеры 25х25х4 мм.

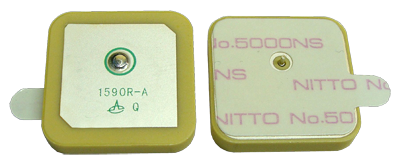

Рис. 1. Внешний вид антенны DAE1590R2540ABBD1-T

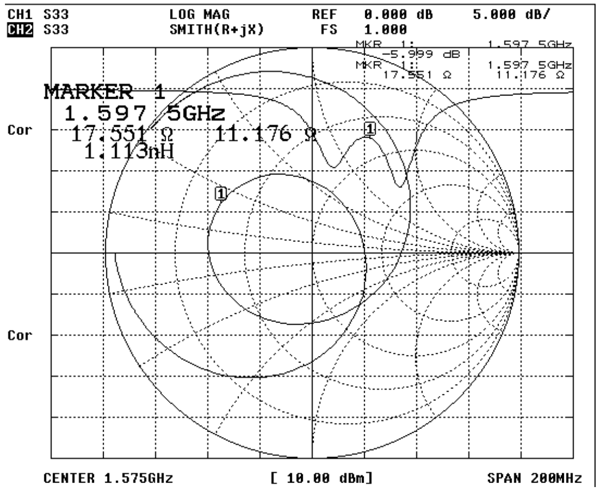

Рис. 2. Частотные характеристики DAE1590R2540ABBD1-T
