Hongfa разработала новое силовое реле HF36F-G для умного дома

21 ноября

потребительская электроникаавтоматизацияуниверсальное применениеHongfaновостьпассивные ЭК и электромеханикасиловое релеpower relay

Компания Hongfa представляет силовое электромеханическое реле HF36F-G (рисунок 1) с одной группой нормально разомкнутых контактов (1А). При его проектировании были учтены требования, предъявляемые к современным устройствам и приложениям, таким как умный дом, офисные решения и промышленность. Контактная группа реле способна выдержать нагрузку до 16 А, 250/30 В AC/DC.

Рис. 1. Внешний вид реле HF36F-G

Рис. 1. Внешний вид реле HF36F-G

Реле HF36F-G имеет размеры 23,8×24,5×9,5 мм, стандартное посадочное место для сквозного монтажа на печатную плату (рисунок 2) и выпускается с различными вариантами номинального напряжения катушки (таблица 1).

Рис. 2. Чертеж корпуса и посадочного места реле HF36F-G

Рис. 2. Чертеж корпуса и посадочного места реле HF36F-G

Таблица 1. Варианты исполнения электромагнитной катушки реле HF36F-G

Напряжение, В Сопротивление, Ом (±10%)
Номинальное Максимальное (короткий период) Срабатывания
5 6,5 3,75 47
6 7,8 4,50 68
9 11,7 6,75 155
12 15,6 9,00 270
18 23,4 13,5 620
24 31,2 18,0 1080
48 62,4 36,0 4400

Основные характеристики реле HF36F-G:

  • нормально разомкнутая группа контактов (1А);
  • наличие варианта с расстоянием между контактами в 1 мм;
  • нагрузочная способность контактов 16 А, 250 В AC (рисунок 3б) или 30 В DC;
  • соответствие TV-5 125 В АС;
  • максимальная коммутируемая мощность:
    • полная – 4000 Вт;
    • активная – 480 Вт.
  • материал контактов: серебряный сплав AgSnO2;
  • сопротивление контактов: не более 100 мОм (при токе 1 А напряжением 6 В DC);
  • время срабатывания/отпускания: 15/5 мс;
  • диэлектрическая прочность:
    • 4 кВ AC между контактами и катушкой;
    • 1 кВ AC между контактами со стандартным зазором;
    • 2 кВ AC – между контактами с зазором 1 мм.
  • температура эксплуатации: -40…70°C (изменение температуры электромагнитной катушки в зависимости от напряжения показано на рисунке 3а).

Рис. 3. Графики характеристик реле HF36F-G: а) зависимость нагрева электромагнитной катушки от напряжения; б) допустимые ток и напряжение контактов при резистивной нагрузке переменного тока

Рис. 3. Графики характеристик реле HF36F-G: а) зависимость нагрева электромагнитной катушки от напряжения; б) допустимые ток и напряжение контактов при резистивной нагрузке переменного тока

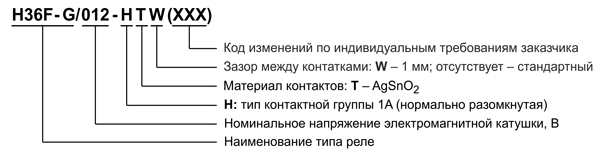

Расшифровка наименования:

Компания Hongfa – один из мировых лидеров в производстве электромеханических реле. В ее номенклатуру, помимо HF36F-G, входят и другие модели этого семейства: HF36F, HF36F-20, HF36FD, HF36F-V и HF36F-W (рисунок 4).

Рис. 4. Силовые электромеханические реле Hongfa семейства HF36F

Рис. 4. Силовые электромеханические реле Hongfa семейства HF36F

Ознакомиться с продукцией Hongfa, доступной для заказа со склада, а также подобрать компонент по необходимым параметрам можно в каталоге на странице Электромеханические реле. Если вы не нашли нужную модель, отвечающую заданным требованиям, обратитесь к менеджерам КОМПЭЛ, которые всегда помогут с подбором компонентов.

•••
