HF 36 F -G SUBMINIATURE INTERMEDIATE POWER RELAY Features File No.:E134517 ● 1mm contact gap specifications are available ● 16A switching capability File No.:R 50263288 ● UL Security Certification via TV-5 125VAC ● 1 Form A configurations ● Standard PCB layout File No.:CQC19002216013 CONTACT DATA COIL 1A Contact arrangement Contact resistance AgSnO2 Contact material at 23 Nominal ...
развернуть ▼ свернуть ▲

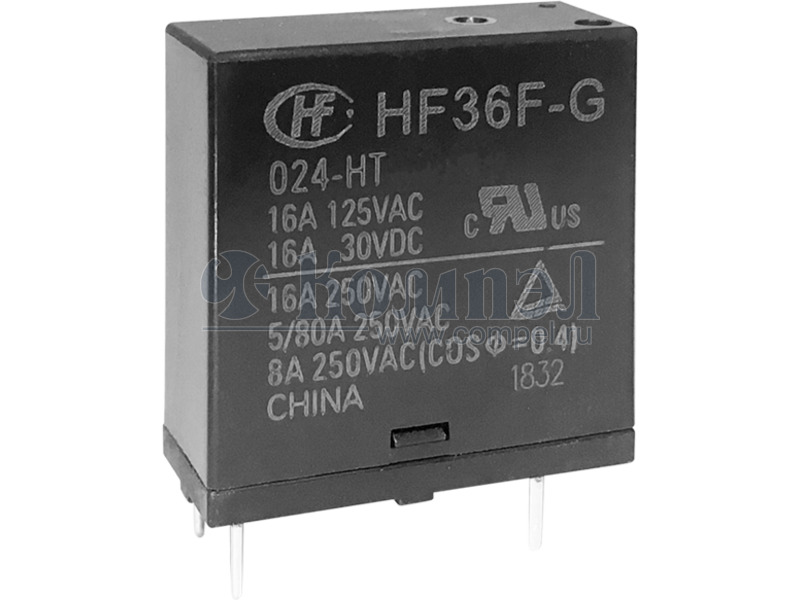

Внешний вид серии HF36F-G

Технические характеристики

показать свернуть
Тип контактов
Номинальное напряжение катушки
Тип тока катушки
Мощность катушки максимальная
Номинальный ток коммутации
Коммутируемое напряжение DC (макс)
Коммутируемое напряжение AC (пиковое)
Напряжение изоляции катушка-контакты
Рабочая температура
Размер 24.5×23.8×9.5 мм
Способ подключения выводов
Особенности
Применение
Примечания
Магнитная система катушки
