От ITE и промоборудования до медицины: новые универсальные сетевые адаптеры NGE от MEAN WELL

4 марта 2025

Сергей Миронов (КОМПЭЛ)

Компания MEAN WELL выпустила серию универсальных сетевых адаптеров нового поколения NGE, впервые отвечающих стандартам всех видов использования, включая медицинское, и при этом отличающихся невысокой стоимостью, надежностью, широким температурным диапазоном, всеми видами защит, модификацией со сменными сетевыми вилками всех мировых стандартов и наличием в линейке 100 Вт USB-зарядного устройства на базе технологии GaN.

Мы живем в период массового распространения электронных устройств во всех направлениях деятельности человека. При выполнении основных функций эти устройства должны быть безопасны в любом штатном или нештатном использовании как обычным, так и профессиональным потребителем (в зависимости от назначения устройства и направления его использования). Поэтому в каждой области применения для таких устройств разработаны и действуют собственные отраслевые нормативы по безопасности.

Наиболее важной частью является электробезопасность, особенно если устройство подключается к первичной электросети.

Большинству приборов для работы требуется внешний блок питания, или сетевой адаптер. Именно он будет в первую очередь определять электробезопасность всего устройства. Крайне важно, чтобы этот блок соответствовал принятым в данной отрасли стандартам безопасности.

Наиболее жесткие и многочисленные требования и ограничения предъявляются к источникам питания для медицинских устройств. Как правило, эти ИП (встраиваемые и внешние) даже выделяются в отдельную группу так называемых “медицинских” источников питания. Данная группа соответствует требованиям ГОСТ Р МЭК 60601-1 и, как правило, характеризуется более высокой стоимостью по сравнению с общеупотребительными аналогами. Экономически нецелесообразно переплачивать за выполнение требований медицинского стандарта там, где это специально не регламентировано. Поэтому сейчас на рынке источников питания присутствует продукция с разделением по направлениям использования (для промышленных устройств, информационных технологий, бытовых приборов и медицинских изделий). Такой подход создает определенные трудности и ограничивает возможный выбор.

Выбор мог бы облегчить выпуск единого универсального блока питания. В этом случае производителю важно соблюсти не только технические и эксплуатационные параметры, но и экономические, не делая такое изделие неоправданно дорогим для менее требовательного применения.

С этой целью известная компания MEAN WELL разработала и запустила в серию новое семейство сетевых адаптеров, включаемых в розетку – NGE (настенное исполнение; Wall Mount). Внешний вид адаптеров нового семейства показан на рисунке 1.

Сетевые адаптеры семейства NGE

Данные изделия выпускаются в трех модификациях: с сетевыми вилками стандартов EURO и USA, а также в виде универсального варианта с набором сменных вилок под все существующие мировые розетки (рисунок 2). В последней модификации при заказе необходимо указывать две отдельные позиции: непосредственно адаптер (тело адаптера) и требуемый вариант сменной вилки в соответствии с таблицей 1. При необходимости можно заказать и набор сменных вилок из 5 или 7 штук. Весь спектр моделей подразделяется на три типоразмера (рисунок 1, таблица 4).

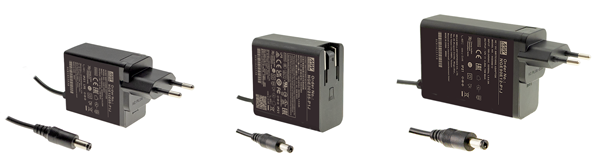

Рис. 1. Внешний вид адаптеров семейства NGE

Рис. 2. Возможные варианты сетевых вилок у адаптеров семейства NGE

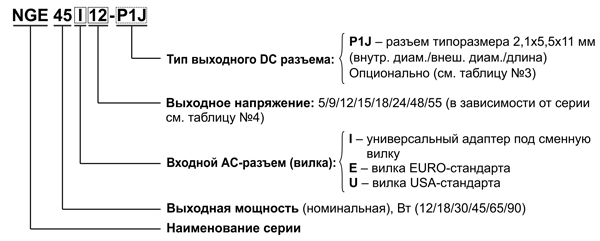

Различие в обозначении модификаций адаптера отражено в его наименовании, как показано на рисунке 3.

Таблица 1. Наименование сменной вилки (заказывается отдельно)

Рис. 3. Формирование наименования адаптеров семейства NGE

В новом семействе внешних блоков питания удалось реализовать все многочисленные требования безопасности для устройств информационных технологий (ГОСТ IEC 62368-1), промышленных устройств (ГОСТ IEC 61558-1/-2-16), бытовых приборов (ГОСТ IEC 60335-1) и медицинского оборудования (ГОСТ Р МЭК 60601-1). Если ранее у MEAN WELL присутствовали только отдельные адаптеры для информационных и медицинских устройств семейств GST и GSM, соответственно, то теперь к ним добавилось универсальное по применению семейство NGE в диапазоне мощностей 12…90/100 Вт. Линейка продукции включает в себя серии: NGE12/18/30/45/65/90 и NGE100 (4-портовое GaN USB-зарядное устройство). Важно, что адаптеры нового семейства стоят даже меньше чем аналогичные из более ранних семейств GST и GSM, и при этом соответствуют требованиям медицинского стандарта с двумя мерами защиты пациента 2хMOPP.

Основные различия между указанными семействами показаны в таблице 2:

Таблица 2. Основные параметры адаптеров MEAN WELL серий GST, GSM, NGE

По умолчанию все адаптеры в стандартном варианте исполнения имеют выходной разъем постоянного напряжения (DC-plug) типоразмера 2,1х5,5х11 мм (внутренний диаметр/внешний диаметр/длина) с кодовым обозначением P1J. Если требуется другой типоразмер выходного разъема, его можно выбрать из имеющегося стандартного ряда в соответствии с таблицей 3.

Таблица 3. Возможные варианты выходного DC-разъема и их кодовые обозначения

Tuning Fork Style		Обозначение	A	B	C
			Внешн. диам. (OD), мм	Внутр. диам. (ID), мм	Длина (L), мм
		P1I	5,5	2,1	9,5
		P1L	5,5	2,5	9,5
		P1M	5,5	2,5	11
		P1IR	5,5	2,1	9,5
		P1JR	5,5	2,1	11
		P1LR	5,5	2,5	9,5
		P1MR	5,5	2,5	11
Barrel Style		Обозначение	A	B	C
			Внешн. диам. (OD), мм	Внутр. диам. (ID), мм	Длина (L), мм
		P2I	5,5	2,1	9,5
		P2J	5,5	2,1	11
		P2L	5,5	2,5	9,5
		P2M	5,5	2,5	11
		P2IR	5,5	2,1	9,5
		P2JR	5,5	2,1	11
		P2LR	5,5	2,5	9,5
		P2MR	5,5	2,5	11
Lock Style		Обозначение	A	B	C
			Внешн. диам. (OD), мм	Внутр. диам. (ID), мм	Длина (L), мм
		P2S (S761K)	5,53	2,03	12,06
		P2K (761K)	5,53	2,54	12,06
		P2C (S760K)	5,53	2,3	9,52
		P2D (760K)	5,53	2,54	9,52
Min. Pin Style		Обозначение	A	B	C
			Внешн. диам. (OD), мм	Внутр. диам. (ID), мм	Длина (L), мм
		P3A	2,5	0,7	11
		P3B	4,0	1,7	11
		P3C	4,75	1,7	11
Center Pin Style		Обозначение	A	B	C	D
			Внешн. диам. (OD), мм	Внутр. диам. (ID), мм	Длина (L), мм	Центральный контакт, мм
		P4A	5,5	3,4	11	1,0
		P4B	4,0	1,7	11	1,4
		P4C	4,75	1,7	11	0,6
Min. DIN 3 Pin with Lock (male)		Обозначение	Назначение контактов
			№ контакта		Выход
		R6B	1		+V
			2		-V
			3		+V
Min. DIN 4 Pin with Lock (male)		Обозначение	Назначение контактов
			№ контакта		Выход
		R7B	1		+V
			2		-V
			3		-V
			4		+V
Stripped and tinned leads		Обозначение	Назначение контактов
			№ контакта		Выход
		По заказу	1 (Ribbed)		+V
			2 (Letter)		-V

Как видно из таблицы 2, основные параметры нового семейства NGE очень схожи с аналогичными характеристиками медицинского семейства GSM. Это объясняется тем, что медицинский стандарт ГОСТ Р МЭК 60601-1 задает ряд определенных требований, которые должны быть неукоснительно выполнены, и поэтому по току утечки изоляции «вход-выход» параметры практически идентичны.

В связи с глобализацией рынков потребления для снижения общей себестоимости выпускаемой продукции присутствует тенденция изготовления универсальных моделей по диапазону входного напряжения. Сетевые адаптеры также рассчитаны на работоспособность во всех мировых сетях с номинальным напряжением 100…240 В/50…60 Гц. С учетом имеющегося допуска на номинальное значение сетевого напряжения (±10%) общий диапазон входного напряжения составляет 90…264 В АС. В данном случае адаптеры имеют диапазон входного напряжения с более широким значением в области нижнего порога: 80…264 В АС. Это связано с обеспечением стабильной работы медицинского устройства при возможном переходе на резервное питание в случае отключения основной сети. В таком случае допускаются кратковременные просадки напряжения до -20%, как, например, в дизельных электростанциях.

По поводу указанных значений входного напряжения у пользователя часто возникает вопрос, чему верить – информации в технической документации на источник питания или надписи на его корпусе? Дело в том, что в документации всегда указывается полный диапазон входного напряжения, например, 90…264 В или 90…305 В (АС), с учетом возможного допуска (обычно ±10%), а на корпусе (шильдике) самого источника питания указано номинальное значение электросетей, в которых этот источник может работать. К примеру, если на источнике питания написано 100…264/277 В (АС), применяя допуск 10%, получаем полный диапазон, как в технической документации: 90…305 В (АС). Здесь может смутить значение номинального напряжения 277 В. Однако такое напряжение существует в некоторых коммерческих и промышленных объектах Северной Америки для освещения и кондиционирования/вентиляции воздуха. Это значение возникло в 2000-х годах с появлением светодиодного освещения. Те, кто использует светодиодные драйверы, могли видеть на многих из них именно такое напряжение: 277 В АС (305 В АС).

Новое семейство адаптеров – продукция уже следующего поколения, по сравнению с семействами GST/GSM. Изделия семейства NGE более компактны, их значение КПД выше, все модели соответствуют самым жестким условиям европейской энергетической директивы (Level VI). Кроме того, эти адаптеры работоспособны в широком температурном диапазоне -30…70°С, имеют длительный срок гарантии до 3 лет, невысокий уровень шумов и пульсаций. По совокупности всех этих параметров новые адаптеры MEAN WELL выгодно отличаются от аналогичной продукции других азиатских производителей, тем более что не все из последних имеют в своей линейке изделия, подходящие для устройств медицинского назначения.

Основные параметры адаптеров серий NGE приведены в таблице 4.

Таблица 4. Основные параметры адаптеров серий NGE

В адаптерах реализованы необходимые защитные меры, и модели соответствуют условию источника питания с ограничением мощности – LPS (Limited Power Source). Это означает, что выходные параметры изделия не превышают значений 60 В/8 А/100 Вт в нормальных и отличных от нормы условиях, то есть к этому изделию уже не предъявляются особые требования по безопасности и противопожарной защите (ГОСТ IEC 60950-1-2014), поскольку менее вероятно, что подобное устройство может вызвать пожар.

USB-зарядные устройства семейства NGE

Как видно из таблицы 2, в новом семействе NGE имеются и модели USB-зарядных устройств с мощностью 12 и 100 Вт (рисунок 4), аналоги которых отсутствуют в других упомянутых семействах. Основные параметры этих устройств показаны в таблице 5. Все модели семейства также соответствуют указанным ранее стандартам безопасности, включая медицинский (таблица 2). Модель зарядного устройства серии NGE100* выпускается только в белом корпусе.

*Важно! Это зарядное устройство имеет каскад коррекции коэффициента мощности (ККМ, PFC).

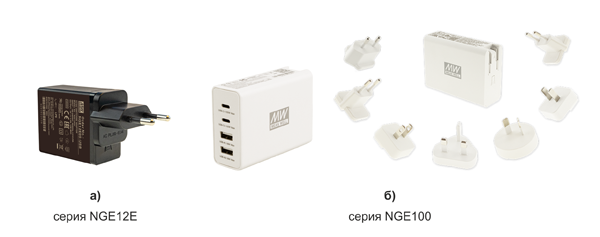

Рис. 4. Внешний вид USB-зарядных устройств семейства NGE

Таблица 5. Основные параметры USB-зарядных устройств в семействе NGE

Как видим, у MEAN WELL имеются два типа USB-зарядных устройств: стандартное мощностью 12 Вт (5 В/2,4 А) и мощное (100 Вт), выполненное с использованием силовых компонентов, изготовленных по нитрид-галлиевой технологии (GaN), и поддерживающее несколько режимов быстрой зарядки (Fast Charge; Quick Сharge): QC2.0; QC3.0; PD3.0. Такое изделие само определяет необходимый режим заряда для устройства, поддерживающего указанные режимы, и выбирает возможное зарядное напряжение из ряда 5/9/12/15/20 В. Использование нитрид-галлиевой технологии позволило существенно поднять КПД и сохранить компактные размеры корпуса ЗУ.

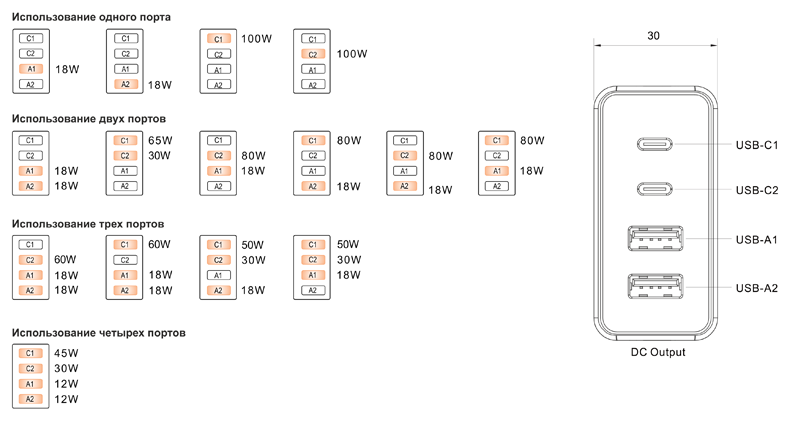

Распределение мощности по каждому из четырех портов при подключении различного количества устройств показано на рисунке 5. Общая зарядная мощность в сумме по всем четырем портам не может превышать 100 Вт.

Рис. 5. Распределение мощности по каждому USB-порту

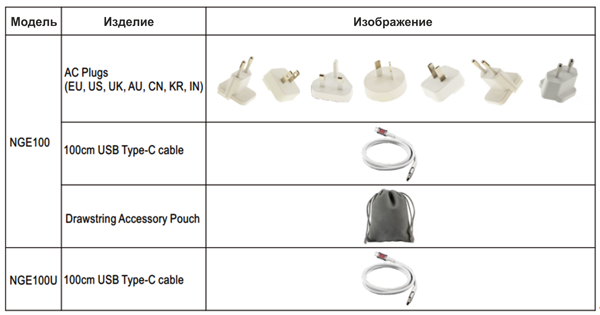

Важно! При выборе зарядного устройства NGE100 в набор будет входить семь сменных вилок белого цвета для указанных выше национальных стандартов розеток, кабель USB Type С длиной 1 метр с возможностью передачи данных, а также специальный чехол-мешок со шнурком. Для зарядного устройства USA-стандарта (NGE100U) в комплекте будет только кабель USB Type С (рисунок 6).

Рис. 6. Четырехпортовое GaN USB-зарядное устройство и комплект поставки

Новое семейство универсальных сетевых адаптеров и зарядных устройств NGE, выполненное из современных компонентов, может с успехом использоваться во всевозможных отраслях для питания роутеров, свитчей, промышленных устройств контроля и управления, офисного и POS-оборудования, ирригаторов, тонометров, ингаляторов, а также роботов-пылесосов. На его базе можно организовать полноценную зарядную станцию для большинства современных гаджетов и других устройств.

Компания MEAN WELL постоянно обновляет и расширяет продуктовую группу, задавая новые мировые тенденции в области источников питания. В настоящее время в России продукция компании является наиболее востребованной и популярной благодаря своей надежности и приемлемой стоимости.
