Решения для систем охлаждения

28 апреля

Елена Бударина (КОМПЭЛ)

Компоненты для систем охлаждения — одна из самых мало описанных и немногочисленных групп товаров в номенклатуре поставщиков электронных изделий. Однако, понимая важность систем охлаждения, КОМПЭЛ развивает данное товарное направление и готов предложить решения для реализации этих технических задач. В нашем каталоге можно ознакомиться с предлагаемым ассортиментом и подобрать такие компоненты для систем охлаждения как радиаторы, вентиляторы, вентиляторные решетки, а также запросить необходимую продукцию. Мы будем благодарны за обратную связь об опыте эксплуатации и рекомендациям по развитию этой товарной группы.

В данной статье представлен обзор продукции Evercool — одного из известных тайваньских производителей вентиляторов. Компания приобрела популярность благодаря своим инновационным решениям в области тепловых технологий, которые сочетают высокую эффективность охлаждения с доступной ценой, и выпускает широкий ассортимент компонентов для систем охлаждения.

Основанная в 1995 году компания Evercool занимается разработкой и выпуском широкого спектра систем охлаждения, включая кулеры для процессоров, жестких дисков, корпусов ПК, а также различных вентиляторов и термоинтерфейсных материалов. Продукция широко применяется как в потребительской электронике, так и в промышленных устройствах. Evercool активно сотрудничает с крупными производителями компьютерного оборудования и поставляет свои решения на международные рынки.

Вентиляторы постоянного тока

DC-вентиляторы, выпускаемые компанией Evercool, имеют диапазон рабочего напряжения 5…48 В постоянного тока, размер 17…140 мм при толщине 7…38 мм и подшипники типов Sleeve, EL Bearing, Uni Ball, Two Ball Bearing (рисунок 1).

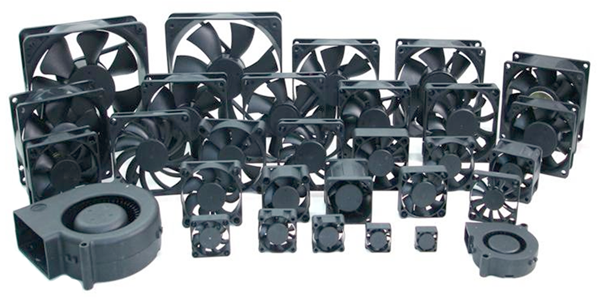

Рис. 1. Внешний вид некоторых моделей DC-вентиляторов Evercool

На рисунке 2 показана система обозначения моделей DC-вентиляторов, позволяющая быстро определить их основные параметры: размеры, напряжение питания, тип подшипника и скорость вращения.

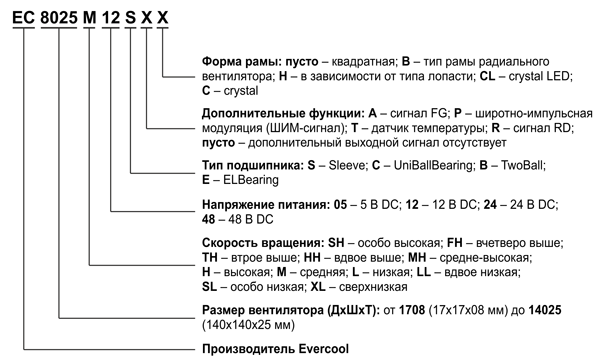

Рис. 2. Система обозначения моделей вентиляторов постоянного тока Evercool

Подшипник вентилятора представляет собой динамическую конструкцию, которая обеспечивает плавное вращение лопастей. Эти детали различаются по сроку службы и стабильности, поскольку потери на трение, возникающие при работе подшипника, определяют срок службы вентилятора.

В таблице 1 приведены основные характеристики подшипников Evercool, позволяющие выбрать подходящий тип в соответствии с условиями использования и ожидаемым сроком службы изделия.

Таблица 1. Основные характеристики подшипников Evercool

* – Подшипники, запатентованные компанией Evercool.

Бесшумные вентиляторы постоянного тока с ШИМ

В моделях DC-вентиляторов серии PWM скорость вращения регулируется с помощью ШИМ, что является хорошим способом снижения энергопотребления. Их рабочее напряжение составляет 12 В DC, размеры варьируются в пределах 4…140 мм при толщине 10…38 мм, тип подшипников — Two Ball Bearing (рисунок 3).

Потребляемая мощность регулируется в зависимости от нагрузки оборудования пользователя. Когда система работает в режиме ожидания, скорость вращения вентилятора снижается, чтобы обеспечить соответствие производительности требуемым условиям.

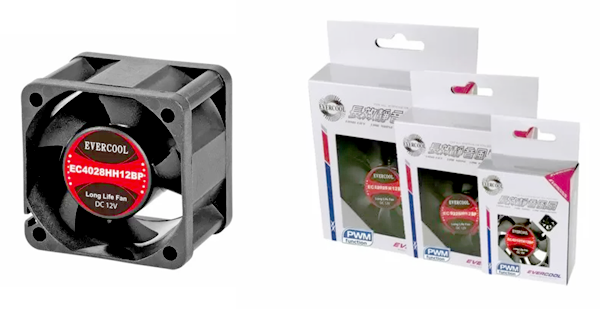

Рис. 3. Варианты исполнения некоторых моделей DC-вентиляторов с ШИМ

Вентиляторы со степенью защиты IP68

Серия пылезащитных и водонепроницаемых вентиляторов IP68 подходит для работы в экстремальных условиях эксплуатации, поскольку двигатель вентилятора полностью закрыт и защищен от пыли и влаги, а также выдерживает солевые брызги, коррозию и длительную эксплуатацию (рисунок 4).

Рабочее напряжение составляет 12 В DC, размеры, в зависимости от модели, 90…140 мм, толщина: 25 мм. Используются подшипники типа Two Ball Bearing.

Данные вентиляторы имеют степень защиты IP68 и предназначены для применения в таких областях, как оборудование для промышленной автоматизации, наружные коммуникационные системы, энергетика и другие.

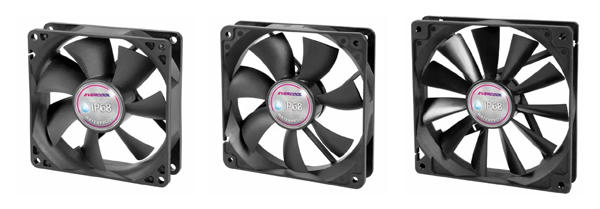

Рис. 4. Внешний вид DC-вентиляторов со степенью защиты IP68

Многофункциональные USB-вентиляторы для портативных устройств

Многофункциональные USB-вентиляторы (рисунок 5) легко подключаются к USB-источнику питания, порту компьютера или устройства для зарядки мобильных телефонов, блоку питания и другим приборам, которые могут подавать питание. Они идеально подходят для электронного оборудования, такого как беспроводные маршрутизаторы, мини-компьютеры, игровые консоли и другая портативная электроника, чтобы избежать перегрева и снижения эффективности.

Основные характеристики:

• рабочее напряжение 5 ВDC;
• размеры:
• осевые вентиляторы: 50…140 мм, толщина 15/25 мм;
  • радиальные: 51,5×51,5…97,5x 94,5 мм, толщина 15…32 мм;
  • вентиляторы серии Ufan: 80…140 мм, толщина 25 мм;
• тип подшипника: EL, запатентованный компанией Evercool и обеспечивающий бесшумность и высокий срок службы.

Вентиляторы серии Ufan оснащены функцией двухступенчатой регулировки скорости вращения, обеспечивающей как производительность, так и бесшумность. Они могут быть размещены и вертикально, и горизонтально.

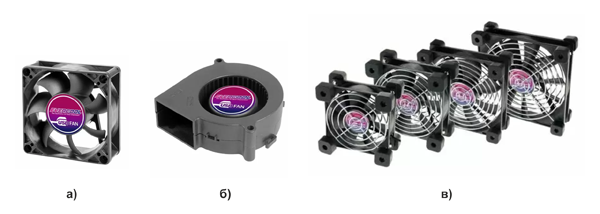

Рис. 5. Внешний вид некоторых моделей многофункциональных USB вентиляторов: а) осевых; б) радиальных; в) осевых серии Ufan

Вентиляторы переменного тока

AC-вентиляторы для вращения лопастей используют мощность переменного тока. Обычно они применяются для отвода тепла в электронном оборудовании, инструментах, зарядных устройствах и других приборах, а также для вентиляции зданий и воздухообмена внутри помещений (рисунок 6).

Диапазон рабочих напряжений таких вентиляторов составляет 110/120 или 220/240 В AC, размеры 80…170 мм при толщине 25…51 мм, типы подключения: клеммы (T) или провода (L), подшипники: Sleeve или Two Ball Bearing.

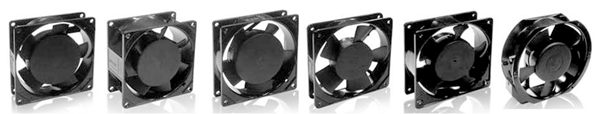

Рис. 6. Внешний вид AC-вентиляторов Evercool

На рисунке 7 показана система формирования наименований.

Рис. 7. Система обозначения моделей вентиляторов переменного тока Evercool

Охлаждающие системы

Системы охлаждения процессоров (CPU Cooler) различной высоты разработаны специально для разъемов разных поколений INTEL и AMD и в соответствии с тепловым потреблением разных ЦП (рисунок 8).

Низкопрофильные системы охлаждения (1U/2U Server Cooler), отличающиеся компактными размерами, подходят для использования в промышленных компьютерах, POS-системах, HTPC и небольших компьютерных системах. Конструкция оказывает малое влияние на компоненты материнской платы и совместима с большинством mini-ITX.

Жидкостные системы охлаждения (Liquid Cooler) позволяют за счет циркуляции жидкости быстро отводить большое количество тепла от процессора и обеспечивать стабильную работу ПК.

Модули охлаждения для жестких дисков (SSD и HDD Cooler) решают проблему выделения большого количества тепла при высокоскоростной передаче данных.

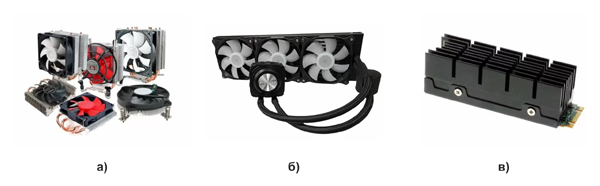

Рис. 8. Внешний вид охлаждающих систем Evercool: а) системы охлаждения процессоров; б) жидкостные системы охлаждения; в) модули охлаждения жестких дисков

Аксессуары

В дополнение к устройствам охлаждения Evercool предлагает ряд периферийных аксессуаров (рисунок 9):

• металлические защитные сетки, а также пластиковые, металлические и магнитные фильтры разных размеров, предотвращающие попадание пыли и посторонних предметов внутрь вентилятора;
• провода и кабели различной конфигурации, обеспечивающие гибкость и удобство сборки систем охлаждения;
• теплопроводные материалы, повышающие эффективность охлаждения.

Рис. 9. Аксессуары для систем охлаждения: а) фильтры; б) кабели; в) термопаста

Одним из ключевых преимуществ Evercool является ориентация на качество продукции, подтверждаемое многочисленными сертификатами и наградами. Компания продолжает развиваться, внедряя новые технологии для удовлетворения растущих потребностей в эффективном охлаждении современных высокопроизводительных устройств.

Дополнительные материалы

• Продукция компании YCCFAN для систем вентиляции и охлаждения
• Вентиляторы XFAN с низким уровнем шума для систем охлаждения оборудования
• Модули активного и пассивного воздушного охлаждения процессоров

Более подробную информацию о компонентах для систем охлаждения различных производителей и о возможности их приобретения можно получить, обратившись к менеджерам КОМПЭЛ.
