Запускаем вывод текста и изображений на OLED-дисплеи JIRUN через UART и SPI

24 июня

Александр Калачев (г. Барнаул)

Подробная иллюстрированная практическая инструкция (включающая примеры кода) по работе с недорогими и качественными OLED-дисплеями и дисплейными модулями с последовательными интерфейсами SPI/UART производства китайской компании Jirun.

Современные технологии отображения информации используют как миниатюрные устройства, так и информационные табло в несколько десятков квадратных метров. Это стало возможным благодаря развитию светодиодов и  средств управления ими, в числе которых – контроллеры, светодиоды с интегрированными контроллерами, панели и матрицы. В качестве общей тенденции можно отметить общее повышение степени интеграции в связке «матрица отображения + контроллер», а также увеличение функциональности контроллеров.

В секторе средств отображения информации в небольших устройствах управления, информационных панелях, домофонах, лифтах, счетчиках, мультиметрах, портативных осциллографах, устройствах медицинского назначения и тому подобных наблюдается переход от LCD- к OLED-дисплеям.

OLED-дисплеи выгодно отличаются от LCD большей контрастностью («истинный черный») и возможностью выбора цветового решения при сравнимом энергопотреблении. Изображение на  OLED дисплее хорошо читаемо под любым углом без потери качества.

Для OLED-дисплеев заметен тренд на упрощение вывода информации (изображения/текста) – встроенные знакогенераторы, переход на последовательные интерфейсы и упрощенное управление.

Дисплеи Jirun

Одной из компаний, активно разрабатывающей OLED-дисплеи и открытой к сотрудничеству с РФ является китайская fabless-компания Shenzhen Jirun Industrial Co., Ltd. (Jirun), [1].

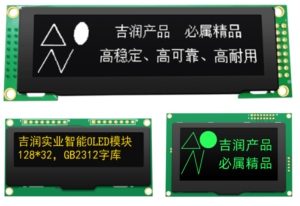

Рис. 1. OLED-дисплей Jirun

Компания предлагает OLED-дисплеи  и OLED-модули (рисунок 1) семи базовых моделей с диагоналями от 1,54 до 5,5 дюймов (от 128×32 до 256×64 пикселя) в двух вариантах – стандартные для промышленного использования и интеллектуальные с микроконтроллерным управлением – таблица 1.

Таблица 1. Дисплеи JIRUN

Наименование	Внешний вид	Характеристики
Интеллектуальные символьно-графические дисплеи
JR25664-1A_SPI_Green_3.3V		Цвет зеленый Диагональ 5,5 дюйма Разрешение 256х64 точки Питание 3,3 В Размеры 159х50х8 мм Контроллер GT30L32S4W Поддержка кириллицы Интерфейс SPI
JR25664-1A_UART_Green_5V		Цвет зеленый Диагональ 5,5 дюйма Разрешение 256х64 точки Питание 5 В Размеры 159х50х8 мм Контроллер GT30L32S4W Поддержка кириллицы Интерфейс UART
JR12832-1A_SPI_Blue_3.3V		Цвет синий Диагональ 2,23 дюйма Разрешение 128х32 точки Питание 3,3 В Размеры 67х35х8 мм Контроллер GT30L32S4W Поддержка кириллицы Интерфейс SPI
JR12864-2A_UART_White_5V		Цвет белый Диагональ 2,23 дюйма Разрешение 128х64 точки Питание 5 В Размеры 67х35х8 мм Контроллер GT30L32S4W Поддержка кириллицы Интерфейс UART
JR12864-2A_SPI_Yellow_3.3V		Цвет желтый Диагональ 2,7 дюйма Разрешение 128х64 точки Питание 3,3 В Размеры 85х58х8 мм Контроллер GT30L32S4W Поддержка кириллицы Интерфейс SPI
JR25664-2A_White		Цвет белый Диагональ 3,12 дюйма Разрешение 256х64 точки Питание 5 В Размеры 101х34х8 мм Контроллер GT30L32S4W Поддержка кириллицы Интерфейс UART
JR25664-2A_Green		Цвет зеленый Диагональ 3,12 дюйма Разрешение 256х64 точки Питание 3,3 В Размеры 101х34х8 мм Контроллер GT30L32S4W Поддержка кириллицы Интерфейс SPI
Графические дисплеи
JR12864-3		Цвет желтый Диагональ 2,42 дюйма Разрешение 128х64 точки Размеры 71х50х7 мм Питание 3,3…5 В Контроллер SSD1309 Интерфейсы 8080, 6800, SPI, I2C Замена для WEX012864 и WEO012864

В отличие от традиционных OLED, представленные в таблице модели относятся к классу так называемых интеллектуальных дисплеев – для получения изображения или символа их не требуется программировать, использовать многочисленные регистры или формировать изображение попиксельно.

Особенностями дисплеев Jirun являются поддержка множества шрифтов, что возможно благодаря встроенному знакогенератору GT30L32S4W (относится только к моделям «интеллектуальных» символьно-графических дисплеев, в которых есть кириллица, латиница и китайские иероглифы). Более того, набор управляющих команд позволяет легко отображать и графические объекты, в частности, такие графические примитивы, как линии, многоугольники, окружности, а также менять цвет пера и фона, выбирать текущую страницу символов («выбирать язык»).

Jirun OLED – теория операций

Если не брать во внимание размеры диагоналей и отличия в цветах, дисплеи Jirun представлены размерами 128х32, 128х64 и 256х64 точки и построены на базе графического контроллера GT30L32S4W, работающего под управлением встроенного 32-битного микроконтроллера, который в свою очередь, предоставляет простой внешний программно-аппаратный интерфейс.

Аппаратная часть

Аппаратно дисплеи могут быть подключены по последовательным интерфейсам UART/RS232 или SPI. Текущий активный интерфейс определяется перемычками  на печатной плате модуля – контакт S1 замыкается в случае выбора интерфейса SPI, и разомкнут в случае, если используется интерфейс UART (рисунки 2, 3).

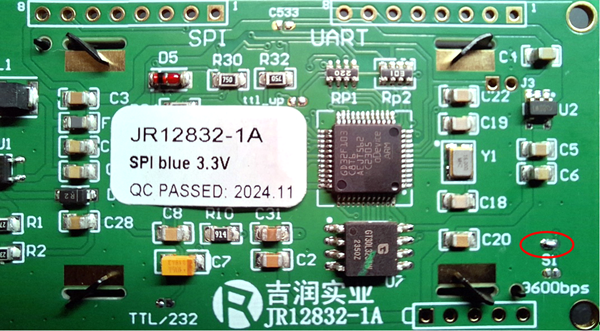

Важно! Для корректной работы по интерфейсу UART перемычка должна быть замкнута перемычка в месте, отмеченном на печатной плате модуля надписью 232/TTL(см. рисунок 3).

Интерфейс UART использует следующие опции: полнодуплексный асинхронный последовательный порт (UART), режим 8N1 (1 начальный бит, 1 конечный бит, 8 бит данных, бит четности отсутствует), скорость передачи данных в диапазоне 1200-921600 бит/с. По умолчанию – скорость передачи данных составляет 115200 бит/с.

При необходимости можно задать различные скорости передачи данных посредством команд модулю (будет действовать до выключения питания, опция энергонезависимой памяти в настоящее время не поддерживается).

Запаяв перемычку рядом с надписью 9600 на плате, можно принудительно установить скорость работы UART-интерфейса 9600 бит/с, что и было сделано для дальнейших примеров.

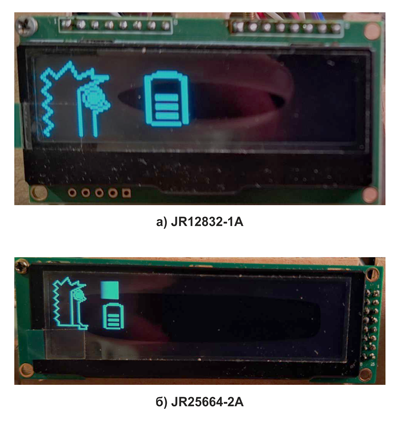

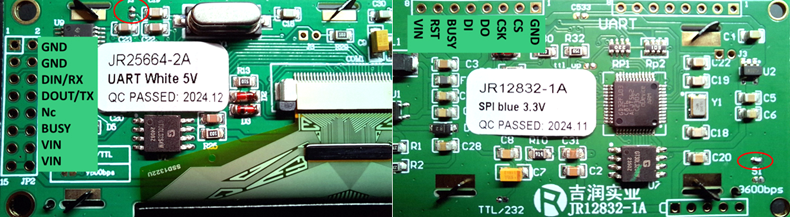

Рис. 2. Дисплей JR12832-1A – с SPI-интерфейсом

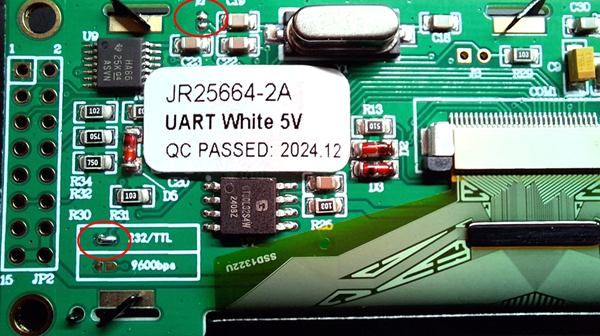

Рис. 3. Дисплей JR25664-2A – с UART-интерфейсом (и с TTL-уровнями интерфейса)

Режим SPI – 8-разрядный синхронный интерфейс с максимальной тактовой частотой (SCK) 18 мбит/с – рисунок 4.

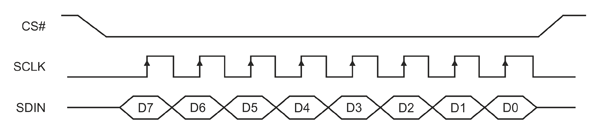

Рис. 4. Временные диаграммы одной транзакции SPI-интерфейса SPI-OLED дисплея.
(режим SPI_MODE0)

Все представленные модели дисплеев имеют две группы контактов, расположенных в два или в один ряд на некотором расстоянии друг от друга и принадлежащих UART- или SPI-интерфейсу (таблицы 2, 3, рисунок 5).

Таблица 2. Выводы UART/RS232-интерфейса

Таблица 3. Выводы SPI-интерфейса

* – Поскольку внутри имеется буфер данных емкостью 6 кБ, в обычных приложениях пользователям не нужно отслеживать сигнал занятости, поэтому чаще всего его можно игнорировать/не подключать.

Рис. 5. Распиновка выводов для моделей с двурядным и однорядными расположениями контактов

Программная часть

Рассмотрим простые примеры работы с SPI/UART-дисплеями Jurin. Для демонстрации взяты дисплеи JR12832-1A_SPI_Blue_3.3V и JR25664-2A_White – первый управляется по SPI, второй по UART. В качестве управляющего контроллера возьмем одну из отладочных плат семейства Arduino – Arduino Due (помимо более чем достаточного количества портов, данная плата имеет выходы питания для подключения как 3,3 В устройств, так и 5 В (Приложение 2). В частности, можно будет одновременно подключить оба дисплея и работать с ними параллельно.

В среде Arduino поддержка последовательных (UART) портов идет непосредственно в ядре системы/среды, для работы с SPI требуется подключить библиотеку:

#include <SPI.h>

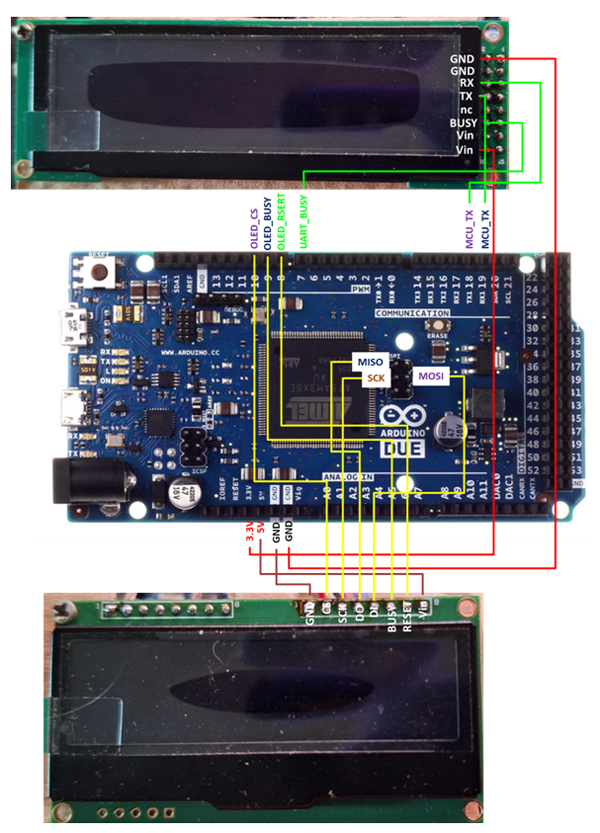

Схема подключения дисплеев представлена на рисунке 6 .

Рис. 6. Схема подключения дисплеев к Arduino Due

Настройка интерфейсов Arduino Due:

Serial.begin(115200);

Serial1.begin(9600);

//========SPI_OLED_INIT=============

pinMode(oled_cs, OUTPUT);

pinMode(oled_reset, OUTPUT);

pinMode(oled_busy, INPUT);

digitalWrite(oled_reset, HIGH);

digitalWrite(oled_reset, LOW);

delay(10);

digitalWrite(oled_reset, HIGH);

SPI.setBitOrder(MSBFIRST);

SPI.begin(oled_cs);

SPI.setClockDivider(oled_cs, 10);

UART-дисплей работает на скорости 9600 бит/с и в данном примере дисплей подключен к UART1 платы (Serial1).

Управление дисплеем осуществляется через последовательный порт с помощью  относительно простых команд, которые реализуют функции рисования и отображения символов. При этом, что особенно приятно, формат команд и для SPI- и для UART-интерфейсов одинаков.

Основные возможности интеллектуальных OLED-дисплеев:

1. Библиотека шрифтов предварительно настроена на заводе-изготовителе и поддерживает набор шрифтов GB2312 (китайские иероглифы – возможно не очень актуальны для РФ, но могут и пригодиться) размерами 12×12,16×16, 24×24 и 32×32 пикселя, и ASCII-символы размерами 6×12, 8×16,12×24,16×32 пикселей;
2. Встроенные операции управления дисплеем — включение и выключение дисплея, регулировка яркости;
3. Пользователям необходимо всего лишь отправить простые инструкции на терминал для отображения иероглифов, рисунков, точек, линий, прямоугольников, кругов и других графических примитивов.

Структура команд дисплеев

Протокол управления дисплеями относительно прост, достаточно следовать рекомендациям и соблюдать структуру команд (таблица 4):

[0xFE 0xFD] [Код команды] [Длина данных] [Данные] [0xDD 0xCC 0xBB 0xAA]

Компоненты команды:

1) Заголовок команды – 0xFD 0xFE длина поля – 2 байта, должен быть отправлен перед отправкой любой команды.

2) Код команды – длина 1 байт. Выделяют четыре типа команд:

1. Системные – первая тетрада (старшая) равна – 0x1;
2. Графические – первая тетрада – 0x2;
3. Текстовая – первая тетрада – 0x3;
4. Отображения изображения — первая тетрада равна 0x4.

Вторая тетрада байта кода – номер команды.

3) Длина данных: количество байт данных, длина поля 2 байта, [старший байт длины] + [младший байт длины данных]. Максимальный размер данных равен 2000 байт, таким образом, длина данных находится в диапазоне от [0x00][0x00] до [0x07][0xd0] в зависимости от объема данных.

4) Данные: все байты между кодом команды и кодом завершения в совокупности называются данными. Конкретное определение каждого байта в данных зависит от различных кодов команд. Для некоторых команд данные не требуются.

5) Поле завершения команды («хвостовик»/код завершения) – 4 байта – 0xDD 0xCC 0хBB 0xAA: конечный код,  Только после получения дисплеем 4 байт заголовка команда может считаться завершенной.

Таблица 4. Системные команды

Работа с дисплеями Jirun – немного кода

Для большего комфорта зададим символьное представление команд дисплеям:

byte cmd_link_test = 0x11;

byte cmd_speed = 0x12;

byte cmd_timeout = 0x13;

byte cmd_dspl_on = 0x14;

byte cmd_dspl_off = 0x15;

byte cmd_dspl_bright = 0x16;

byte empty[]={};

Массивы с префиксом и суффиксом (окончанием) команд:

byte prefix[] = {0xFE, 0xFD};

byte suffix[] = {0xDD, 0xCC, 0xBB, 0xAA};

Для управления потоком команд/данных и сигнализации состояния дисплея можно использовать его выводы занятости (BUSY) и сброса (RESET). В нормальном режиме работы на вывод RESET можно или не подавать сигнал совсем, или подавать высокий уровень. В случае слишком быстрой подачи команд или их неверной последовательности, а также в случае зависания встроенной прошивки дисплея он выдает высокий уровень на BUSY. При слишком длительном его присутствии на линии (более 3…5 секунд) чаще всего речь идет о том, что встроенный контроллер дисплея находится в нештатном режиме работы. Перевод дисплея в исходное состояние осуществляется кратковременной подачей низкого уровня на его линию сброса (RESET). Вывод RESET доступен в ряду выводов дисплея, ответственных за SPI-интерфейс (дисплеи чувствительны к сигналу на RESET вне зависимости от того, в каком режиме SPI/UART-дисплей работает.

В текущем примере распределение выводов следующее:

//для SPI-дисплея

int oled_cs = 10;

int oled_busy = 9;

int oled_reset = 8;

//для UART-дисплея

int oled_uart_busy = 7;

Базовый принцип управления дисплеями – пересылка префикса, передача кода команды, передача длины данных команды, передача данных команды («тела»). Само тело команды формируется заранее, как массив данных (массив байт) – можно, в принципе, оперировать и типом string (строками), но поскольку команды не имеют представления в виде текстовых строк, в примере в основном используются массивы байт. После передачи каждого байта команды необходимо выдерживать паузу (примерно 1 мс – но не более значения таймаута 50 мс по умолчанию). Полный код примера приведен в приложении 3.

Унифицированный код посылки команды

// for commands and vector drawing

void SPI_send_cmd(byte command, unsigned int data_len, byte data[])

{

byte len[]={byte(data_len>>8),

byte(data_len & 0xFF)};

byte ack;

for(int i=0;i<sizeof(prefix);i++){

ack=SPI.transfer(oled_cs, prefix[i]);

delay(pause);

}

ack=SPI.transfer(oled_cs, command); delay(pause);

for(int i=0;i<sizeof(len);i++){

ack=SPI.transfer(oled_cs, len[i]); delay(pause);

}

for(int i=0;i<data_len;i++){

ack=SPI.transfer(oled_cs, data[i]); delay(pause);

}

for(int i=0;i<sizeof(suffix);i++){

ack=SPI.transfer(oled_cs, suffix[i]); delay(pause);

}

}

//for commands and vector drawing

void UART_send_cmd(byte command, unsigned int data_len, byte data[])

{

byte len[]={byte(data_len>>8),

byte(data_len & 0xFF)};

byte ack;

for(int i=0;i<sizeof(prefix);i++){

ack=Serial1.write(prefix[i]); delay(pause);

}

ack=Serial1.write(command); delay(pause);

for(int i=0;i<sizeof(len);i++){

ack=Serial1.write(len[i]); delay(pause);

}

for(int i=0;i<data_len;i++){

ack=Serial1.write(data[i]); delay(pause);

}

for(int i=0;i<sizeof(suffix);i++){

ack=Serial1.write(suffix[i]); delay(pause);

}

}

Пример: Установка значения яркости и очистка экрана (точнее – заполнение экрана фоновым значением):

SPI_send_cmd(cmd_dspl_bright, sizeof(bright), bright);

SPI_send_cmd(clear_screen, sizeof(empty), empty);

UART_send_cmd(cmd_dspl_bright, sizeof(bright), bright);

UART_send_cmd(clear_screen, sizeof(empty), empty);

Аналогично формируются команды на управление питанием матрицы OLED-дисплея:

SPI_send_cmd(cmd_dspl_off, sizeof(empty), empty);

UART_send_cmd(cmd_dspl_off, sizeof(empty), empty);

delay(5000);

SPI_send_cmd(cmd_dspl_on, sizeof(empty), empty);

UART_send_cmd(cmd_dspl_on, sizeof(empty), empty);

Вывод текста

Система экранных координат – традиционная для всех графических устройств вывода: начало координат в левом верхнем углу (рисунок 7). Она едина для вывода текста и для вывода графических элементов.

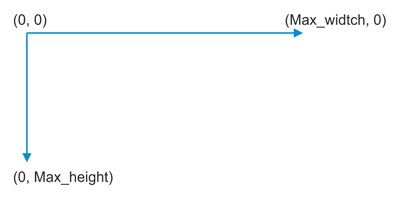

Рис. 7. Система экранных координат дисплеев Jirun

Отображение текста также выполняется достаточно простой операцией – в командах указываются экранные координаты для вывода символов и сама текстовая строка. Цвета переднего плана и фона текста настраиваются с помощью инструкции настройки палитры. Фон по умолчанию равен 0x0, а цвет переднего плана – 0xf после запуска.

Команды вывода текста показаны в таблице 5.

Таблица 5. Команды вывода текста

Символьные обозначения команд:

byte text_6_12 = 0x31;

byte text_8_16 = 0x32;

byte text_12_24 = 0x33;

byte text_32_32 = 0x34;

byte inv_text_6_12 = 0x35;

byte inv_text_8_16 = 0x36;

byte inv_text_12_24 = 0x37;

byte inv_text_32_32 = 0x38;

Текстовые строки помимо содержимого имеют позицию по координатам, начиная с которых они должны быть размещены. Позиция задается в пиксельных координатах (не в символьных) и отсчитывается с верхнего левого угла знакоместа первого символа. Интересно, что если строка выходит за правую границу экрана, она будет перенесена на следующую строку (уже текстовую) с выравниванием по первому символу строки.

Строки могут состоять исключительно из ASCII символов, тогда их удобнее задавать именно, как строки (тип string). Строки могут состоять из расширенных наборов символов, при этом символы задаются двумя байтами – кодовая страница и символ, в этом случае их проще задавать как байтовые массивы, причем могут чередоваться расширенные символы и ASCII (единственное замечание – пиксельные размеры символов не совпадают по ширине, что может сказываться на внешнем виде отображаемой строки.

Вывод ASCII-строк

void SPI_send_ASCII_text(byte command, unsigned int x, unsigned int y,
unsigned int data_len, String data){

//unsigned int data_len = sizeof(data);

data_len += 4;

byte len[]={byte(data_len>>8), byte(data_len & 0xFF)};

byte ack;

//--------send prefix-------------------------------

for(int i=0;i<sizeof(prefix);i++){

ack=SPI.transfer(oled_cs, prefix[i]); delay(pause);

}

//--------send cmd-------------------------------

ack=SPI.transfer(oled_cs, command); delay(pause);

//--------send lenght-------------------------------

for(int i=0;i<sizeof(len);i++){

ack=SPI.transfer(oled_cs, len[i]); delay(pause);

}

//-------send coordinates-------------------------

ack=SPI.transfer(oled_cs, byte(x>>8)); delay(pause);

ack=SPI.transfer(oled_cs, byte(x & 0xff)); delay(pause);

ack=SPI.transfer(oled_cs, byte(y>>8)); delay(pause);

ack=SPI.transfer(oled_cs, byte(y & 0xff)); delay(pause);

//-------send text----------------------------------------

for(int i=0;i<data_len;i++){

ack=SPI.transfer(oled_cs, data[i]); delay(pause);

}

//--------send suffix-------------------------------

for(int i=0;i<sizeof(suffix);i++){

ack=SPI.transfer(oled_cs, suffix[i]); delay(pause);

}

}

void UART_send_ASCII_text(byte command, unsigned int x, unsigned int y,
unsigned int data_len, String data){

//unsigned int data_len = sizeof(data);

data_len += 4;

byte len[]={byte(data_len>>8), byte(data_len & 0xFF)};

byte ack;

//--------send prefix-------------------------------

for(int i=0;i<sizeof(prefix);i++){

ack=Serial1.write(prefix[i]); delay(pause);

}

//--------send cmd-------------------------------

ack=Serial1.write(command); delay(pause);

//--------send lenght-------------------------------

for(int i=0;i<sizeof(len);i++){

ack=Serial1.write(len[i]); delay(pause);

}

//-------send coordinates-------------------------

ack=Serial1.write(byte(x>>8)); delay(pause);

ack=Serial1.write(byte(x & 0xff)); delay(pause);

ack=Serial1.write(byte(y>>8)); delay(pause);

ack=Serial1.write(byte(y & 0xff)); delay(pause);

//-------send text----------------------------------------

for(int i=0;i<data_len;i++){

ack=Serial1.write(data[i]); delay(pause);

}

//--------send suffix-------------------------------

for(int i=0;i<sizeof(suffix);i++){

ack=Serial1.write(suffix[i]); delay(pause);

}

}

Пример: выведем строку ASCII-символов самым мелким шрифтом, начиная с координат (1; 1):

String str_text1="This is just ASCII string for test. We put it from x=1;
y=1 coordinates";//18

// ASCII text

SPI_send_ASCII_text(text_6_12, 1, 1, str_text1.length(), str_text3);

UART_send_ASCII_text(text_6_12, 1, 1, str_text1.length(), str_text1);

В случае, если текст строки не вмещается в ширину экрана, он будет автоматически перенесен на следующую строку в позицию по координате х, как и задано в команде вывода строки, и на высоту символа ниже по координате y – рисунок 8.

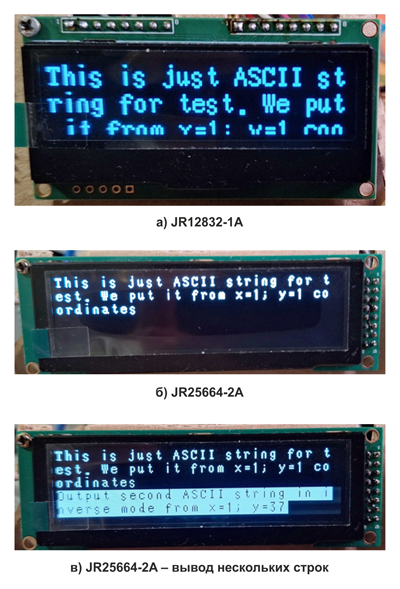

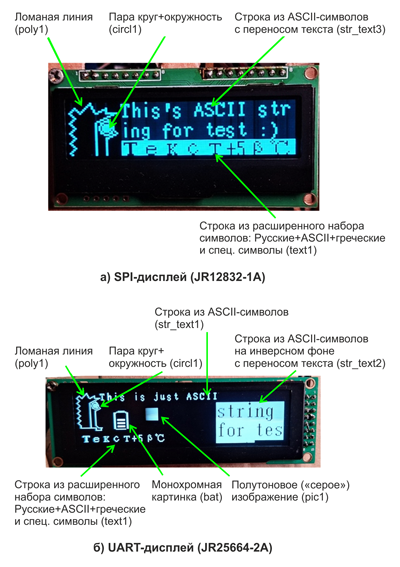

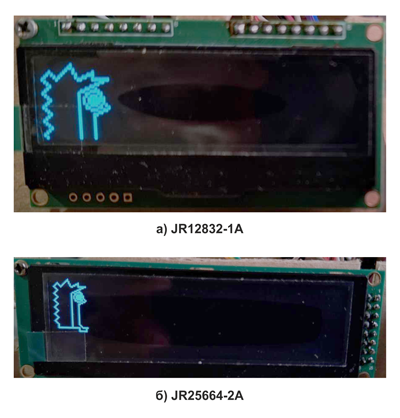

Рис. 8. Пример вывода ASCII-строк

Если выводимых строк текста несколько, вывод текста производится в указанной в программе последовательности, и, в случае перекрытия координат, более поздний текст может затереть предыдущий (поскольку шрифты – не векторные, а пиксельные). Но, что интересно, вывод векторных фигур – полилиний, окружностей, прямоугольников и тому подобного – может производиться поверх более раннего текста.

Символы расширенного набора выводятся также командой текстового вывода (коды – 0х31_0х38), при этом указываются начальные координаты вывода (в контексте этой команды они не экранные/пиксельные, а символьные, в зависимости от размера шрифта). Если коды символов менее 0х80, дисплей выводит обычные ASCII-символы, и код символа имеет длину один байт. Если после координат в поле данных команды начинаются значения 0xA1 и более, код символа обрабатывается, как двухбайтный. Для упрощения можно считать, что первый байт символа – номер символьной страницы/таблицы, второй, собственно – код символа в ней (см. приложение 1).

Встроенный контроллер GB2312 имеет достаточно богатый набор символьных таблиц (таблица 6) – ASCII-символы, специальные символы, несколько языковых таблиц, таблицы иероглифов (ввиду их специфичности, а также относительно редкого интереса к ним в РФ, заострять внимание на них не будем) – обозначим их все, как «символы расширенного набора».

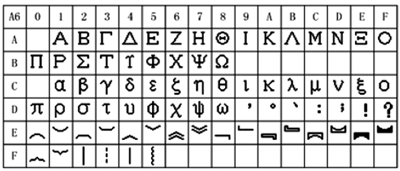

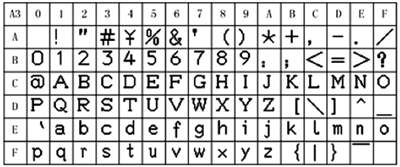

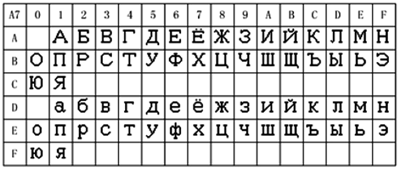

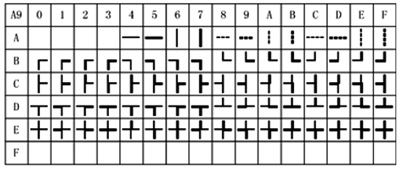

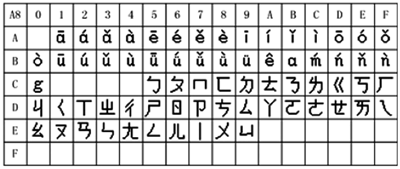

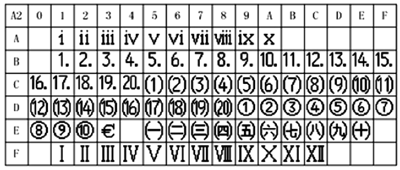

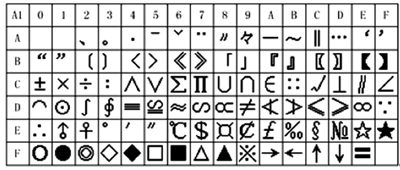

Таблица 6. Доступные шрифты и наборы символов

Вывод строк из произвольного набора символов абсолютно аналогичен выводу ASCII, только в качестве данных передается массив байт, а не строка.

void SPI_send_text(byte command, unsigned int x, unsigned int y, unsigned int data_len,
byte data[]){…}

void SPI_send_text(byte command, unsigned int x, unsigned int y, unsigned int data_len,
byte data[]){…}

Сформируем классическую строку «Привет, мир!» – в данной строке есть русские символы и обычные ASCII. Для вывода данной строки надо сформировать байтовый массив, содержащий смесь символов расширенного набора (для русского алфавита кодовая страница – A7) и символов “,”, “ ” и “!”.

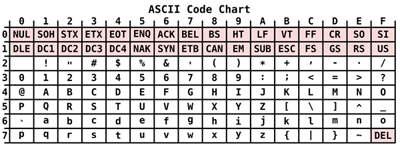

Массив байт формируется согласно кодовой таблице (рисунок 9).

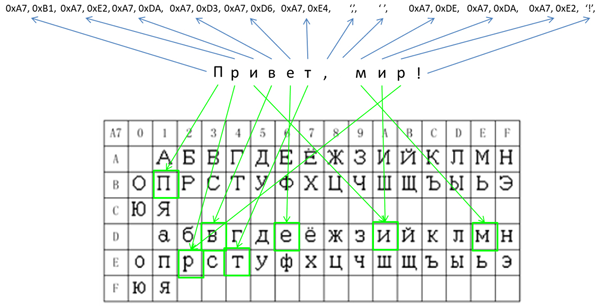

Рис. 9. Формирование массива для строки русского текста со знаками препинания (символы ASCII)

byte text1[]={0xA7,0xB1, 0xA7,0xE2, 0xA7,0xDA, 0xA7,0xD3, 0xA7,0xD6, 0xA7,0xE4,

',', ' ',

0xA7,0xDE, 0xA7,0xDA, 0xA7,0xE2, '!'

};

Выведем ее более крупным шрифтом, чем предыдущие строки (рисунок 10).

// common text

SPI_send_text(text_8_16, 10, 1, sizeof(text1), text1);

UART_send_text(text_8_16, 10, 10, sizeof(text1), text1);

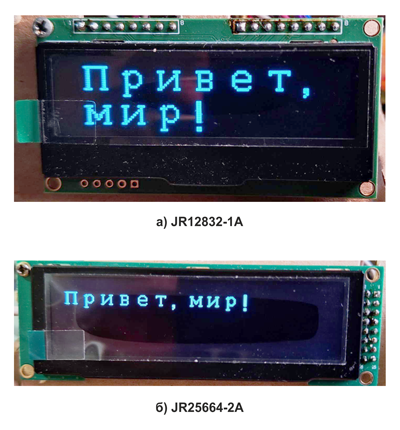

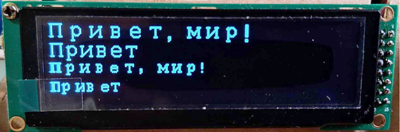

Рис. 10. Вывод расширенного набора символов

Следует отметить, что знакоместа символов из расширенных наборов относительно широкие – поэтому текст из них выглядит несколько разреженным. Сочетание ASCII и расширенных символов выглядит приемлемо только для мелких и средних шрифтов – для более крупных возможны заметные смещения.

Пример заполнения поля дисплеев длинной строкой – на рисунке 11.

byte alf1[]={

0xa7,0xd1, 0xa7,0xd2, 0xa7,0xd3, 0xa7,0xd4, 0xa7,0xd5, 0xa7,0xd6, 0xa7,0xd7, 0xa7,0xd8,
0xa7,0xd9, 0xa7,0xda,

0xa7,0xdb, 0xa7,0xdc, 0xa7,0xdd, 0xa7,0xde, 0xa7,0xdf, 0xa7,0xe0, 0xa7,0xe1, 0xa7,0xe2,
0xa7,0xe3, 0xa7,0xe4,

0xa7,0xe5, 0xa7,0xe6, 0xa7,0xe7, 0xa7,0xe8, 0xa7,0xe9, 0xa7,0xea, 0xa7,0xeb, 0xa7,0xec,
0xa7,0xed, 0xa7,0xee,

0xa7,0xef, 0xa7,0xf0, 0xa7,0xf1

};

SPI_send_text(text_6_12, 0, 0, sizeof(alf1), alf1);

UART_send_text(text_6_12, 0, 00, sizeof(alf1), alf1);

и т.д.

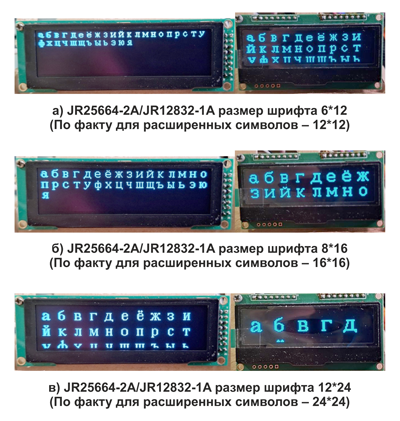

Рис. 11. Пример заполнения поля дисплеев длинной строкой (строка всех символов русского алфавита)

Несколько уплотнить вывод символов можно «вручную» – выводя символы по одному с программной коррекцией координат вывода следующего символа строки, со смещением на пустые пиксели символов (для такой операции проще переписать функцию вывода текста на работу с массивами типа unsigned int. На рисунке 12 – пример попытки такого «уплотнения» со шрифтами 16*16 (первая строка – обычный вывод, вторая строка – вывод символов по одному со сдвигом на 4 пикселя влево) и со шрифтом 12*12 (первая строка – обычный вывод, вторая строка – вывод символов по одному со сдвигом на 2 пикселя влево):

UART_send_text(text_8_16, 0, 0, sizeof(text1), text1);

UART_send_symbol(text_8_16, (16-4)*0, 16, 1, text3[0]);

UART_send_symbol(text_8_16, (16-4)*1, 16, 1, text3[1]);

UART_send_symbol(text_8_16, (16-4)*2, 16, 1, text3[2]);

UART_send_symbol(text_8_16, (16-4)*3, 16, 1, text3[3]);

UART_send_symbol(text_8_16, (16-4)*4-1, 16, 1, text3[4]);

UART_send_symbol(text_8_16, (16-4)*5-2, 16, 1, text3[5]);

UART_send_text(text_6_12, 0, 32, sizeof(text1), text1);

UART_send_symbol(text_6_12, (13-2)*0, 48, 1, text3[0]);

UART_send_symbol(text_6_12, (13-2)*1, 48, 1, text3[1]);

UART_send_symbol(text_6_12, (13-2)*2, 48, 1, text3[2]);

UART_send_symbol(text_6_12, (13-2)*3, 48, 1, text3[3]);

UART_send_symbol(text_6_12, (13-2)*4, 48, 1, text3[4]);

UART_send_symbol(text_6_12, (13-2)*5, 48, 1, text3[5]);

Рис. 12. Уплотнение при выводе символов расширенного набора

Но подобный метод, особенно для мелкого шрифта, требует для некоторых символов индивидуальной коррекции координат вывода символа.

Вывод графики

Векторная графика

Дисплеи поддерживают вывод как векторной, так и пиксельной графики. Группа команд векторной графики представлена в таблице 7.

Таблица 7. Графические команды

Символьные обозначения для группы команд векторной графики:

byte palette = 0x21;

byte clear_screen = 0x22;

byte points = 0x23;

byte polyline = 0x24;

byte triangle = 0x25;

byte rectangle = 0x26;

byte circle = 0x27;

byte ellips = 0x28;

Переменные для хранения настроек яркости и палитры дисплеев:

byte bright[]={0xff};

byte pal[]={0x0f,0x00}; // text/fon

Код функций SPI_send_cmd и UART_send_cmd подачи команд управления дисплеем также хорошо подходит для отрисовки графических примитивов (круги, прямоугольники, треугольники).

Пример задания окружности и круга с центрами по координатам (0;21) и радиусами 2 и 4 пикселя:

byte circl1[]={01, 0,21, 0,15, 2,   00, 0,21, 0,15, 4};

Полилинии задаются последовательностью целочисленных 16-битных координат, поэтому задавать их массивами байт не слишком удобно, и предлагается небольшая модификация функций, заключающаяся в том, что они сразу принимают массив 16-битных координат и его размер. Внутри функций корректируется действительный размер массива (количество элементов), и 16-битные координаты передаются побайтно.

// for POLYLINE drawing--------------------------------------

void SPI_send_poly(byte command, unsigned int data_len, unsigned int data[]){

unsigned int dlen = data_len / sizeof(int);

byte len[]={byte(2*dlen>>8), byte(2*dlen & 0xFF)};

byte ack;

for(int i=0;i<sizeof(prefix);i++){

ack=SPI.transfer(oled_cs, prefix[i]); delay(pause);

}

ack=SPI.transfer(oled_cs, command); delay(pause);

for(int i=0;i<sizeof(len);i++){

ack=SPI.transfer(oled_cs, len[i]); delay(pause);

}

for(int i=0;i<dlen;i++){

ack=SPI.transfer(oled_cs, byte(data[i]>>8)); delay(pause);

ack=SPI.transfer(oled_cs, byte(data[i] & 0xFF)); delay(pause);

}

for(int i=0;i<sizeof(suffix);i++){

ack=SPI.transfer(oled_cs, suffix[i]); delay(pause);

}

}

// -------------for POLYLINE drawing-------------------------

void UART_send_poly(byte command, unsigned int data_len, unsigned int data[]){

unsigned int dlen = data_len / sizeof(int);

byte len[]={byte(2*dlen>>8), byte(2*dlen & 0xFF)};

byte ack;

for(int i=0;i<sizeof(prefix);i++){

ack=Serial1.write(prefix[i]); delay(pause);

}

ack=Serial1.write(command); delay(pause);

for(int i=0;i<sizeof(len);i++){

ack=Serial1.write(len[i]); delay(pause);

}

for(int i=0;i<dlen;i++){

ack=Serial1.write(byte(data[i]>>8)); delay(pause);

ack=Serial1.write(byte(data[i] & 0xFF)); delay(pause);

}

for(int i=0;i<sizeof(suffix);i++){

ack=Serial1.write(suffix[i]); delay(pause);

}

}

Пример задания и вывода полилинии (последовательность координат x и y – знакомый многим «ежик» из учебников математики средней школы):

byte poly1[]={

15, 42, 3, 42, 3, 39, 0, 36, 3, 33, 0, 30, 3, 27, 0, 24,

3, 21, 0, 18, 3, 15, 0, 12, 3, 9, 0, 6, 3, 3, 6, 6,

12,0, 15,6, 21,3, 21,6, 27,6, 15,12, 15,42, 21,42, 21,45,

27,45, 27,42, 24,42, 21,39, 21,21, 27,18, 24,15, 24,12,

21,9

};

SPI_send_poly(polyline, sizeof(poly1), poly1);

SPI_send_cmd(circle, sizeof(circl1), circl1);

UART_send_cmd(circle, sizeof(circl1), circl1);

UART_send_poly(polyline, sizeof(poly1), poly1);

Результирующий вывод представлен на рисунке 13.

Рис. 13. Пример вывода элементов векторной графики

Пиксельная графика

Группа команд пиксельной графики представлена в таблице 8.

Таблица 8. Команды пиксельной графики

byte mono_picture = 0x41;

byte gray_picture = 0x42;

Вывод пиксельной графики (картинок) начинается с посылки команды, где указывается формат картинки (монохромная/оттенки серого), с указанием координат начала отрисовки картинки (верхний левый угол) и размеров картинки. После передачи  команды (не позднее, чем истечет таймаут) следует последовательность байт изображения. В большинстве случаев подтверждения приема команды от дисплея можно не ждать.

// ===========for image============================

void SPI_send_image(byte command, unsigned int x, unsigned int y, unsigned int pic_x,
unsigned int pic_y, const uint8_t data[]){

unsigned int data_len = 8;

unsigned int image_size = pic_x * pic_y;

if(command==mono_picture){image_size = image_size>>3;};

byte len[]={byte(data_len>>8), byte(data_len & 0xFF)};

byte ack;

//--------send prefix-------------------------------

for(int i=0;i<sizeof(prefix);i++){

ack=SPI.transfer(oled_cs, prefix[i]); delay(pause);

}

//--------send cmd-------------------------------

ack=SPI.transfer(oled_cs, command); delay(pause);

//--------send lenght-------------------------------

for(int i=0;i<sizeof(len);i++){

ack=SPI.transfer(oled_cs, len[i]); delay(pause);

}

//-------send coordinates-------------------------

ack=SPI.transfer(oled_cs, byte(x>>8)); delay(pause);

ack=SPI.transfer(oled_cs, byte(x & 0xff)); delay(pause);

ack=SPI.transfer(oled_cs, byte(y>>8)); delay(pause);

ack=SPI.transfer(oled_cs, byte(y & 0xff)); delay(pause);

//-------send picture sizes-------------------------

ack=SPI.transfer(oled_cs, byte(pic_x>>8)); delay(pause);

ack=SPI.transfer(oled_cs, byte(pic_x & 0xff)); delay(pause);

ack=SPI.transfer(oled_cs, byte(pic_y>>8)); delay(pause);

ack=SPI.transfer(oled_cs, byte(pic_y & 0xff)); delay(pause);

//--------send suffix-------------------------------

for(int i=0;i<sizeof(suffix);i++){

ack=SPI.transfer(oled_cs, suffix[i]); delay(pause);

}

//---------------------------------------------------

delay(pause);

//-------send image----------------------------------------

for(int i=0; i<image_size; i++){

ack=SPI.transfer(oled_cs, data[i]); delay(pause);

}

}

// ===========for image=========================

void UART_send_image(byte command, unsigned int x, unsigned int y, unsigned int pic_x,
unsigned int pic_y, const uint8_t data[]){

unsigned int data_len = 8;

unsigned int image_size = pic_x * pic_y;

if(command==mono_picture){image_size = image_size>>3;};

//if(command==gray_picture){image_size = image_size<<2;};

byte len[]={byte(data_len>>8), byte(data_len & 0xFF)};

byte ack;

//--------send prefix-------------------------------

for(int i=0;i<sizeof(prefix);i++){

ack=Serial1.write(prefix[i]); delay(pause);

}

//--------send cmd-------------------------------

ack=Serial1.write(command); delay(pause);

//--------send lenght-------------------------------

for(int i=0;i<sizeof(len);i++){

ack=Serial1.write(len[i]); delay(pause);

}

//-------send coordinates-------------------------

ack=Serial1.write(byte(x>>8)); delay(pause);

ack=Serial1.write(byte(x & 0xff)); delay(pause);

ack=Serial1.write(byte(y>>8)); delay(pause);

ack=Serial1.write(byte(y & 0xff)); delay(pause);

//-------send picture sizes-------------------------

ack=Serial1.write(byte(pic_x>>8)); delay(pause);

ack=Serial1.write(byte(pic_x & 0xff)); delay(pause);

ack=Serial1.write(byte(pic_y>>8)); delay(pause);

ack=Serial1.write(byte(pic_y & 0xff)); delay(pause);

//--------send suffix-------------------------------

for(int i=0;i<sizeof(suffix);i++){

ack=Serial1.write(suffix[i]); delay(pause);

}

//---------------------------------------------------

delay(pause);

//-------send image----------------------------------------

for(int i=0; i<image_size; i++){

ack=Serial1.write(data[i]); //delay(pause);

}

}

Прописываем картинку в постоянную память:

const uint8_t bat[] PROGMEM = {

#include "bat.h"

};

В файле “bat.h” – последовательность байт картинки (для данного примера – в двоичном формате для монохромной картинки).

0b00000000,0b00000000,0b00000000,

0b00000000,0b00000000,0b00000000,

0b00000000,0b00000000,0b00000000,

0b00000000,0b11111111,0b00000000,

0b00000011,0b11111111,0b11000000,

0b00011100,0b00000000,0b01110000,

0b00011000,0b00000000,0b00110000,

0b00011000,0b00000000,0b00110000,

0b00011000,0b00000000,0b00110000, и тому подобное.

Сам вызов функции отрисовки картинки (выведет картинку размерами 24*28 точки, начиная с координаты (40;1) для SPI и (40;19) для UART):

SPI_send_image(mono_picture, 40, 1, 24, 28, bat);

UART_send_image(mono_picture, 40, 19, 24, 28, bat);

Вывод «серого» изображения (картинки в градациях серого) аналогичен:

UART_send_image(gray_picture, 40, 3, 16, 15, pic1);

Глубина цвета – 4 бита на пиксель (16 градаций):

const uint8_t pic1[] PROGMEM = {

#include "pic1.h"

};

Сам pic.h (почти квадрат с градиентной заливкой):

0x01, 0x23, 0x45, 0x67, 0x89, 0xab, 0xcd, 0xef,

0x01, 0x23, 0x45, 0x67, 0x89, 0xab, 0xcd, 0xef,

0x01, 0x23, 0x45, 0x67, 0x89, 0xab, 0xcd, 0xef,

0x01, 0x23, 0x45, 0x67, 0x89, 0xab, 0xcd, 0xef,

0x01, 0x23, 0x45, 0x67, 0x89, 0xab, 0xcd, 0xef,

0x01, 0x23, 0x45, 0x67, 0x89, 0xab, 0xcd, 0xef,

0x01, 0x23, 0x45, 0x67, 0x89, 0xab, 0xcd, 0xef,

0x01, 0x23, 0x45, 0x67, 0x89, 0xab, 0xcd, 0xef,

0x01, 0x23, 0x45, 0x67, 0x89, 0xab, 0xcd, 0xef,

0x01, 0x23, 0x45, 0x67, 0x89, 0xab, 0xcd, 0xef,

0x01, 0x23, 0x45, 0x67, 0x89, 0xab, 0xcd, 0xef,

0x01, 0x23, 0x45, 0x67, 0x89, 0xab, 0xcd, 0xef,

0x01, 0x23, 0x45, 0x67, 0x89, 0xab, 0xcd, 0xef,

0x01, 0x23, 0x45, 0x67, 0x89, 0xab, 0xcd, 0xef,

0x01, 0x23, 0x45, 0x67, 0x89, 0xab, 0xcd, 0xef,

Малоформатные дисплеи (128*32) не работают с полутоновыми рисунками – модель JR12832-1A_SPI_Blue_3.3V не поддерживает команду вывода серого изображения.

Результат представлен на рисунке 14 – к ежику добавлены батарейка и градиентный квадрат.

Стоит отметить, что выходы выводимых примитивов (векторных) и текста за физические пределы дисплеев не приводят к фатальным ошибкам, а всего лишь обрезают фактический вывод.

Рис. 14. Комбинирование вывода векторной и пиксельной графики

Конечно же, вывод графики и текста можно комбинировать произвольным образом – рисунок 15.

Рис. 15. Комбинированный вывод графики и текста

Яркость дисплея можно программно менять в ходе работы практически в любое время, также можно выключать и включать отображение на дисплее.

При высоких уровнях яркости может наблюдаться слабая фоновая засветка темных пикселей (заметно на синем дисплее на рисунке 15а).

Например – циклическое изменение яркости дисплеев с отключением OLED на 5 секунд:

void loop() {

delay(2000);

SPI_send_cmd(cmd_dspl_bright, sizeof(bright), bright);

UART_send_cmd(cmd_dspl_bright, sizeof(bright), bright);

bright[0]+=16;

delay(2000);

SPI_send_cmd(cmd_dspl_off, sizeof(empty), empty);

UART_send_cmd(cmd_dspl_off, sizeof(empty), empty);

delay(5000);

SPI_send_cmd(cmd_dspl_on, sizeof(empty), empty);

UART_send_cmd(cmd_dspl_on, sizeof(empty), empty);

}

Токи потребления дисплеев при работе представлены в таблице 9.

Таблица 9. Токи потребления дисплеев JR12832/JR25664

Программное выключение дисплеев отключает только саму OLED-панель, а не весь дисплей с контроллером целиком, так что по команде программного включения дисплея на нем отображается ранее выведенное изображение.

Заключение

В целом работа с дисплеями Jirun с последовательными интерфейсами (SPI/UART) достаточно проста. Особой инициализации при включении они не требуют – после подачи питания изделия по умолчанию готовы к работе и находятся в активном режиме.

Вывод текстовой информации также достаточно прост, особенно, если требуется выводить только ASCII-символы. Большим плюсом является поддержка и других символьных таблиц, включая русский шрифт и специальные символы. Возможности вывода графических примитивов и пиксельной графики позволяют сделать интерфейс более комфортным и гармоничным.

Ссылки

1. Сайт компании Jirun
2. Интеллектуальные OLED-дисплеи JIRUN с поддержкой кириллицы и широким выбором интерфейсов

Приложение 1

Таблицы кодировок символов, поддерживаемых дисплеями

Рис. 16. ASCII

Рис. 17. Расширенный набор символов GB2312, кодовая страница A1

Рис. 18. Расширенный набор символов GB2312, кодовая страница A2

Рис. 19. Расширенный набор символов GB2312, кодовая страница A3

Рис. 20. Расширенный набор символов GB2312, кодовая страница A6

Рис. 21. Расширенный набор символов GB2312, кодовая страница A7

Рис. 22. Расширенный набор символов GB2312, кодовая страница A8

Рис. 23. Расширенный набор символов GB2312, кодовая страница A9

Приложение 2

Исходный код примера (для рисунка 14)

#include <SPI.h>

int uart_speed=115200;

byte cmd_link_test = 0x11;

byte cmd_speed = 0x12;

byte cmd_timeout = 0x13;

byte cmd_dspl_on = 0x14;

byte cmd_dspl_off = 0x15;

byte cmd_dspl_bright = 0x16;

byte palette = 0x21;

byte clear_screen = 0x22;

byte points = 0x23;

byte polyline = 0x24;

byte triangle = 0x25;

byte rectangle = 0x26;

byte circle = 0x27;

byte ellips = 0x28;

byte mono_picture = 0x41;

byte gray_picture = 0x42;

byte text_6_12 = 0x31;

byte text_8_16 = 0x32;

byte text_12_24 = 0x33;

byte text_32_32 = 0x34;

byte inv_text_6_12 = 0x35;

byte inv_text_8_16 = 0x36;

byte inv_text_12_24 = 0x37;

byte inv_text_32_32 = 0x38;

byte ext_symb = 0xA1;

byte roman_nbr = 0xA2;

byte point_ascii = 0xA3;

byte greek = 0xA6;

byte russian = 0xA7;

byte ext_national = 0xA8;

byte table = 0xA9;

byte ext_ascii = 0xAA;

byte ext_nat_symb = 0xAB;

byte spec_symb = 0xAC;

//===============================================

byte prefix[] = {0xFE, 0xFD};

byte suffix[] = {0xDD, 0xCC, 0xBB, 0xAA};

byte bright[]={0xff};

byte pal[]={0x0f,0x00}; // text/fon

byte empty[]={};

//===============================================

//=======text/obj samples===================================================

unsigned int poly_int1[]={100,0, 250,13, 253,63, 3,61 };

unsigned int poly_int2[]={50,0, 125,13, 127,31, 3,9 };

//============pins & ect===================================================

int oled_cs = 10;

int oled_busy = 9;

int oled_reset = 8;

int oled_uart_busy = 7;

int pause = 1;

void wait_busy(int pin){

while (digitalRead(pin)) {};

}

//=================SPI_functions =====================================

// for commands and vector drawing

void SPI_send_cmd(byte command, unsigned int data_len, byte data[]){

byte len[]={byte(data_len>>8), byte(data_len & 0xFF)};

byte ack;

for(int i=0;i<sizeof(prefix);i++){

ack=SPI.transfer(oled_cs, prefix[i]); delay(pause);

}

ack=SPI.transfer(oled_cs, command); delay(pause);

for(int i=0;i<sizeof(len);i++){

ack=SPI.transfer(oled_cs, len[i]); delay(pause);

}

for(int i=0;i<data_len;i++){

ack=SPI.transfer(oled_cs, data[i]); delay(pause);

}

for(int i=0;i<sizeof(suffix);i++){

ack=SPI.transfer(oled_cs, suffix[i]); delay(pause);

}

}

// for POLYLINE drawing---------------------------------------

void SPI_send_poly(byte command, unsigned int data_len, unsigned int data[]){

unsigned int dlen = data_len / sizeof(int);

byte len[]={byte(2*dlen>>8), byte(2*dlen & 0xFF)};

byte ack;

for(int i=0;i<sizeof(prefix);i++){

ack=SPI.transfer(oled_cs, prefix[i]); delay(pause);

}

ack=SPI.transfer(oled_cs, command); delay(pause);

for(int i=0;i<sizeof(len);i++){

ack=SPI.transfer(oled_cs, len[i]); delay(pause);

}

for(int i=0;i<dlen;i++){

ack=SPI.transfer(oled_cs, byte(data[i]>>8)); delay(pause);

ack=SPI.transfer(oled_cs, byte(data[i] & 0xFF)); delay(pause);

}

for(int i=0;i<sizeof(suffix);i++){

ack=SPI.transfer(oled_cs, suffix[i]); delay(pause);

}

}

// ===========for text========================================

void SPI_send_text(byte command, unsigned int x, unsigned int y, unsigned int data_len,
byte data[]){

//unsigned int data_len = sizeof(data);

data_len += 4;

byte len[]={byte(data_len>>8), byte(data_len & 0xFF)};

byte ack;

//--------send prefix-------------------------------

for(int i=0;i<sizeof(prefix);i++){

ack=SPI.transfer(oled_cs, prefix[i]); delay(pause);

}

//--------send cmd-------------------------------

ack=SPI.transfer(oled_cs, command); delay(pause);

//--------send lenght-------------------------------

for(int i=0;i<sizeof(len);i++){

ack=SPI.transfer(oled_cs, len[i]); delay(pause);

}

//-------send coordinates-------------------------

ack=SPI.transfer(oled_cs, byte(x>>8)); delay(pause);

ack=SPI.transfer(oled_cs, byte(x & 0xff)); delay(pause);

ack=SPI.transfer(oled_cs, byte(y>>8)); delay(pause);

ack=SPI.transfer(oled_cs, byte(y & 0xff)); delay(pause);

//-------send text----------------------------------------

for(int i=0;i<data_len;i++){

ack=SPI.transfer(oled_cs, data[i]); delay(pause);

}

//--------send suffix-------------------------------

for(int i=0;i<sizeof(suffix);i++){

ack=SPI.transfer(oled_cs, suffix[i]); delay(pause);

}

}

void SPI_send_ASCII_text(byte command, unsigned int x, unsigned int y,
unsigned int data_len, String data){

//unsigned int data_len = sizeof(data);

data_len += 4;

byte len[]={byte(data_len>>8), byte(data_len & 0xFF)};

byte ack;

//--------send prefix-------------------------------

for(int i=0;i<sizeof(prefix);i++){

ack=SPI.transfer(oled_cs, prefix[i]); delay(pause);

}

//--------send cmd-------------------------------

ack=SPI.transfer(oled_cs, command); delay(pause);

//--------send lenght-------------------------------

for(int i=0;i<sizeof(len);i++){

ack=SPI.transfer(oled_cs, len[i]); delay(pause);

}

//-------send coordinates-------------------------

ack=SPI.transfer(oled_cs, byte(x>>8)); delay(pause);

ack=SPI.transfer(oled_cs, byte(x & 0xff)); delay(pause);

ack=SPI.transfer(oled_cs, byte(y>>8)); delay(pause);

ack=SPI.transfer(oled_cs, byte(y & 0xff)); delay(pause);

//-------send text----------------------------------------

for(int i=0;i<data_len;i++){

ack=SPI.transfer(oled_cs, data[i]); delay(pause);

}

//--------send suffix-------------------------------

for(int i=0;i<sizeof(suffix);i++){

ack=SPI.transfer(oled_cs, suffix[i]); delay(pause);

}

}

// ===========for image========================================

void SPI_send_image(byte command, unsigned int x, unsigned int y, unsigned int pic_x,
unsigned int pic_y, const uint8_t data[]){

unsigned int data_len = 8;

unsigned int image_size = pic_x * pic_y;

if(command==mono_picture){image_size = image_size>>3;};

byte len[]={byte(data_len>>8), byte(data_len & 0xFF)};

byte ack;

//--------send prefix-------------------------------

for(int i=0;i<sizeof(prefix);i++){

ack=SPI.transfer(oled_cs, prefix[i]); delay(pause);

}

//--------send cmd-------------------------------

ack=SPI.transfer(oled_cs, command); delay(pause);

//--------send lenght-------------------------------

for(int i=0;i<sizeof(len);i++){

ack=SPI.transfer(oled_cs, len[i]); delay(pause);

}

//-------send coordinates-------------------------

ack=SPI.transfer(oled_cs, byte(x>>8)); delay(pause);

ack=SPI.transfer(oled_cs, byte(x & 0xff)); delay(pause);

ack=SPI.transfer(oled_cs, byte(y>>8)); delay(pause);

ack=SPI.transfer(oled_cs, byte(y & 0xff)); delay(pause);

//-------send picture sizes-------------------------

ack=SPI.transfer(oled_cs, byte(pic_x>>8)); delay(pause);

ack=SPI.transfer(oled_cs, byte(pic_x & 0xff)); delay(pause);

ack=SPI.transfer(oled_cs, byte(pic_y>>8)); delay(pause);

ack=SPI.transfer(oled_cs, byte(pic_y & 0xff)); delay(pause);

//--------send suffix-------------------------------

for(int i=0;i<sizeof(suffix);i++){

ack=SPI.transfer(oled_cs, suffix[i]); delay(pause);

}

//---------------------------------------------------

delay(pause);

//-------send image----------------------------------------

for(int i=0; i<image_size; i++){

ack=SPI.transfer(oled_cs, data[i]); delay(pause);

}

}

//=====================================================================

//=====================================================================

//=================UART_functions =====================================

// for commands and vector drawing

void UART_send_cmd(byte command, unsigned int data_len, byte data[]){

byte len[]={byte(data_len>>8), byte(data_len & 0xFF)};

byte ack;

for(int i=0;i<sizeof(prefix);i++){

ack=Serial1.write(prefix[i]); delay(pause);

}

ack=Serial1.write(command); delay(pause);

for(int i=0;i<sizeof(len);i++){

ack=Serial1.write(len[i]); delay(pause);

}

for(int i=0;i<data_len;i++){

ack=Serial1.write(data[i]); delay(pause);

}

for(int i=0;i<sizeof(suffix);i++){

ack=Serial1.write(suffix[i]); delay(pause);

}

}

// ----------------for POLYLINE drawing---------------------------------------

void UART_send_poly(byte command, unsigned int data_len, unsigned int data[]){

unsigned int dlen = data_len / sizeof(int);

byte len[]={byte(2*dlen>>8), byte(2*dlen & 0xFF)};

byte ack;

for(int i=0;i<sizeof(prefix);i++){

ack=Serial1.write(prefix[i]); delay(pause);

}

ack=Serial1.write(command); delay(pause);

for(int i=0;i<sizeof(len);i++){

ack=Serial1.write(len[i]); delay(pause);

}

for(int i=0;i<dlen;i++){

ack=Serial1.write(byte(data[i]>>8)); delay(pause);

ack=Serial1.write(byte(data[i] & 0xFF)); delay(pause);

}

for(int i=0;i<sizeof(suffix);i++){

ack=Serial1.write(suffix[i]); delay(pause);

}

}

// ===========for text========================================

void UART_send_text(byte command, unsigned int x, unsigned int y, unsigned int data_len,
byte data[]){

//unsigned int data_len = sizeof(data);

data_len += 4;

byte len[]={byte(data_len>>8), byte(data_len & 0xFF)};

byte ack;

//--------send prefix-------------------------------

for(int i=0;i<sizeof(prefix);i++){

ack=Serial1.write(prefix[i]); delay(pause);

}

//--------send cmd-------------------------------

ack=Serial1.write(command); delay(pause);

//--------send lenght-------------------------------

for(int i=0;i<sizeof(len);i++){

ack=Serial1.write(len[i]); delay(pause);

}

//-------send coordinates-------------------------

ack=Serial1.write(byte(x>>8)); delay(pause);

ack=Serial1.write(byte(x & 0xff)); delay(pause);

ack=Serial1.write(byte(y>>8)); delay(pause);

ack=Serial1.write(byte(y & 0xff)); delay(pause);

//-------send text----------------------------------------

for(int i=0;i<data_len;i++){

ack=Serial1.write(data[i]); delay(pause);

}

//--------send suffix-------------------------------

for(int i=0;i<sizeof(suffix);i++){

ack=Serial1.write(suffix[i]); delay(pause);

}

}

void UART_send_ASCII_text(byte command, unsigned int x, unsigned int y,
unsigned int data_len, String data){

//unsigned int data_len = sizeof(data);

data_len += 4;

byte len[]={byte(data_len>>8), byte(data_len & 0xFF)};

byte ack;

//--------send prefix-------------------------------

for(int i=0;i<sizeof(prefix);i++){

ack=Serial1.write(prefix[i]); delay(pause);

}

//--------send cmd-------------------------------

ack=Serial1.write(command); delay(pause);

//--------send lenght-------------------------------

for(int i=0;i<sizeof(len);i++){

ack=Serial1.write(len[i]); delay(pause);

}

//-------send coordinates-------------------------

ack=Serial1.write(byte(x>>8)); delay(pause);

ack=Serial1.write(byte(x & 0xff)); delay(pause);

ack=Serial1.write(byte(y>>8)); delay(pause);

ack=Serial1.write(byte(y & 0xff)); delay(pause);

//-------send text----------------------------------------

for(int i=0;i<data_len;i++){

ack=Serial1.write(data[i]); delay(pause);

}

//--------send suffix-------------------------------

for(int i=0;i<sizeof(suffix);i++){

ack=Serial1.write(suffix[i]); delay(pause);

}

}

// ===========for image========================================

void UART_send_image(byte command, unsigned int x, unsigned int y, unsigned int pic_x,
unsigned int pic_y, const uint8_t data[]){

unsigned int data_len = 8;

unsigned int image_size = pic_x * pic_y;

if(command==mono_picture){image_size = image_size>>3;};

//if(command==gray_picture){image_size = image_size<<2;};

byte len[]={byte(data_len>>8), byte(data_len & 0xFF)};

byte ack;

//--------send prefix-------------------------------

for(int i=0;i<sizeof(prefix);i++){

ack=Serial1.write(prefix[i]); delay(pause);

}

//--------send cmd-------------------------------

ack=Serial1.write(command); delay(pause);

//--------send lenght-------------------------------

for(int i=0;i<sizeof(len);i++){

ack=Serial1.write(len[i]); delay(pause);

}

//-------send coordinates-------------------------

ack=Serial1.write(byte(x>>8)); delay(pause);

ack=Serial1.write(byte(x & 0xff)); delay(pause);

ack=Serial1.write(byte(y>>8)); delay(pause);

ack=Serial1.write(byte(y & 0xff)); delay(pause);

//-------send picture sizes-------------------------

ack=Serial1.write(byte(pic_x>>8)); delay(pause);

ack=Serial1.write(byte(pic_x & 0xff)); delay(pause);

ack=Serial1.write(byte(pic_y>>8)); delay(pause);

ack=Serial1.write(byte(pic_y & 0xff)); delay(pause);

//--------send suffix-------------------------------

for(int i=0;i<sizeof(suffix);i++){

ack=Serial1.write(suffix[i]); delay(pause);

}

//---------------------------------------------------

delay(pause);

//-------send image----------------------------------------

for(int i=0; i<image_size; i++){

ack=Serial1.write(data[i]); //delay(pause);

}

}

//######################################################################################

byte circl1[]={01, 0,21, 0,15, 2,   00, 0,21, 0,15, 4};

unsigned int poly1[]={

15, 42, 3, 42, 3, 39, 0, 36, 3, 33, 0, 30, 3, 27, 0, 24,

3, 21, 0, 18, 3, 15, 0, 12, 3, 9, 0, 6, 3, 3, 6, 6,

12,0, 15,6, 21,3, 21,6, 27,6, 15,12, 15,42, 21,42, 21,45,

27,45, 27,42, 24,42, 21,39, 21,21, 27,18, 24,15, 24,12,

21,9

};

String str_text1="This is just ASCII";//18

String str_text2="string for test :)";//18

String str_text3="This's ASCII string for test :)";//18

byte text1[]={0xa7,0xb4, 0xa7,0xd6, 0xa7,0xdc, 0xa7,0xe3, 0xa7,0xe4, '+','5',
0xa6,0xc2, 0xa1,0xe6};

byte text2[]={0xa7, 0xe4, 0xa7, 0xd6, 0xa7, 0xe7, 0xa7, 0xdf, 0xa7, 0xe0, 0xa7, 0xdd,
0xa7, 0xe0,0xa7, 0xd4, 0xa7, 0xda, 0xa7, 0xda};

byte text4[]={0xa1, 0xe6, 0xa2, 0xd5, 0xa3, 0xa4, 0xa3, 0xc0, 0xa6, 0xb2, 0xa6, 0xc5,
0x20, 0xa7, 0xa7, 0xa7, 0xd8, 0xaa, 0xa3};

const uint8_t bat[] PROGMEM = {

#include "bat.h"

};

const uint8_t pic1[] PROGMEM = {

#include "pic1.h"

};

void setup() {

// put your setup code here, to run once:

Serial.begin(115200);

Serial1.begin(9600);

//========SPI_OLED_INIT=============

pinMode(oled_cs, OUTPUT);

pinMode(oled_reset, OUTPUT);

pinMode(oled_busy, INPUT);

digitalWrite(oled_reset, HIGH);

//delay(2000);

digitalWrite(oled_reset, LOW);

//digitalWrite(oled_cs, HIGH);

delay(10);

digitalWrite(oled_reset, HIGH);
//SPI.beginTransaction(SPISettings(1000000, MSBFIRST, SPI_MODE3));

SPI.setBitOrder(MSBFIRST);

SPI.begin(oled_cs);

SPI.setClockDivider(oled_cs, 10);

delay(1000);

SPI_send_cmd(cmd_dspl_bright, sizeof(bright), bright);

SPI_send_cmd(clear_screen, sizeof(empty), empty);

UART_send_cmd(cmd_dspl_bright, sizeof(bright), bright);

UART_send_cmd(clear_screen, sizeof(empty), empty);

// circles

SPI_send_cmd(circle, sizeof(circl1), circl1);

UART_send_cmd(circle, sizeof(circl1), circl1);

//polyline

SPI_send_poly(polyline, sizeof(poly1), poly1);

UART_send_poly(polyline, sizeof(poly1), poly1);

// ASCII text

SPI_send_ASCII_text(text_6_12, 30, 0, str_text3.length(), str_text3);

//  SPI_send_ASCII_text(inv_text_6_12, 33, 14, str_text2.length(), str_text2);

UART_send_ASCII_text(text_6_12, 30, 0, str_text1.length(), str_text1);

UART_send_ASCII_text(inv_text_12_24, 170, 13, str_text2.length(), str_text2);

// common text

SPI_send_text(inv_text_6_12, 30, 23, sizeof(text1), text1);

UART_send_text(text_6_12, 5, 51, sizeof(text1), text1);

//SPI_send_image(byte command, unsigned int x, unsigned int y, unsigned int pic_x,
// unsigned int pic_y, byte data[])

// SPI_send_image(mono_picture, 40, 19, 24, 28, bat);

// SPI_send_image(gray_picture, 80, 19, 16, 15, pic1);

UART_send_image(mono_picture, 40, 19, 24, 28, bat);

UART_send_image(gray_picture, 80, 19, 16, 15, pic1);

bright[0]=0;

}

//int br=0;

void loop() {

delay(2000);

SPI_send_cmd(cmd_dspl_bright, sizeof(bright), bright);

UART_send_cmd(cmd_dspl_bright, sizeof(bright), bright);

bright[0]+=16;

delay(2000);

SPI_send_cmd(cmd_dspl_off, sizeof(empty), empty);

UART_send_cmd(cmd_dspl_off, sizeof(empty), empty);

delay(5000);

SPI_send_cmd(cmd_dspl_on, sizeof(empty), empty);

UART_send_cmd(cmd_dspl_on, sizeof(empty), empty);

///*

}
