HM-BT2401DA от HOPERF – модуль нового поколения Bluetooth 6.0

сегодня

Олег Пушкарев (КОМПЭЛ)

В таких областях, как интернет вещей и интеллектуальное производство растет потребность в точных измерениях местоположения и расстояния внутри зданий. Для решения этой задачи компания HOPERF выпустила модуль HM-BT2401DA на основе высокопроизводительного чипа Bluetooth 6.0 нового поколения со сверхмалым энергопотреблением. Он обладает возможностями позиционирования внутри помещений и определения расстояния между объектами в реальном времени. При определении координат в больших зданиях, таких как торговые центры, аэропорты и больницы, традиционные сигналы GNSS не обеспечивают высокую точность. Благодаря технологии Bluetooth HM-BT2401DA может достигать сантиметрового уровня точного позиционирования в помещениях, помогая пользователям быстро определить свое местоположение или проложить маршрут к нужной точке.

HM-BT2401DA использует 32-битное ядро ARM Cortex-M33® 78 МГц с 258 кбайт SRAM и 1536 кбайт Flash-памяти. Модуль имеет встроенный радиочастотный приемопередатчик и оснащен аппаратными ускорителями AI/ML (искусственный интеллект/машинное обучение) для эффективного выполнения сложных задач по обработке сигналов.

Конструктивное исполнение модуля с двумя PCB-антеннами (рисунок 1) обеспечивает стабильность сигнала и расширенное покрытие. Он поддерживает функцию прозрачной беспроводной передачи данных, а также может быстро реализовать соединение и связь между ведущими и ведомыми устройствами Bluetooth. Поддержка протоколов Bluetooth 5.2 и выше гарантирует совместимость с существующими гаджетами.

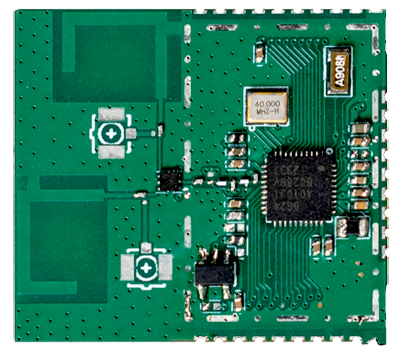

Рис. 1. Модуль HM-BT2401DA с функцией позиционирования внутри зданий

В области промышленной автоматизации и интеллектуального производства точное определение расстояния является одним из ключевых аспектов. HM-BT2401DA может контролировать расстояние между объектами в режиме реального времени, помогая роботам и автоматизированному оборудованию выполнять точные операции и избегать препятствий.

В устройствах умного дома HM-BT2401DA может использоваться для реализации датчиков приближения. Когда пользователь подходит к устройству, система может автоматически запускать соответствующие действия, такие как включение света, разблокировка контроля доступа и другие процессы.

Основные особенности модуля HM-BT2401DA:

• стандарт Bluetooth 6.0;
• функция определения расстояния;
• ядро ARM Cortex-M33® 78 МГц;
• память 1536 кбайт Flash и 258 кбайт SRAM;
• две PCB-антенны;
• мощность передатчика -20…+10 дБм;
• чувствительность приемника -97,6 дБм;
• рабочее напряжение 1,71…3,8 В;
• токи:
  • приема – 4,4 мА при 3,3 В;
  • передачи – 5 мА при 3,3 В (при 0 дБм);
  • сна – 1,3 мкА при 3 В;
• рабочая температура -40…125°C;
• размеры 29x26x2,6 мм.
