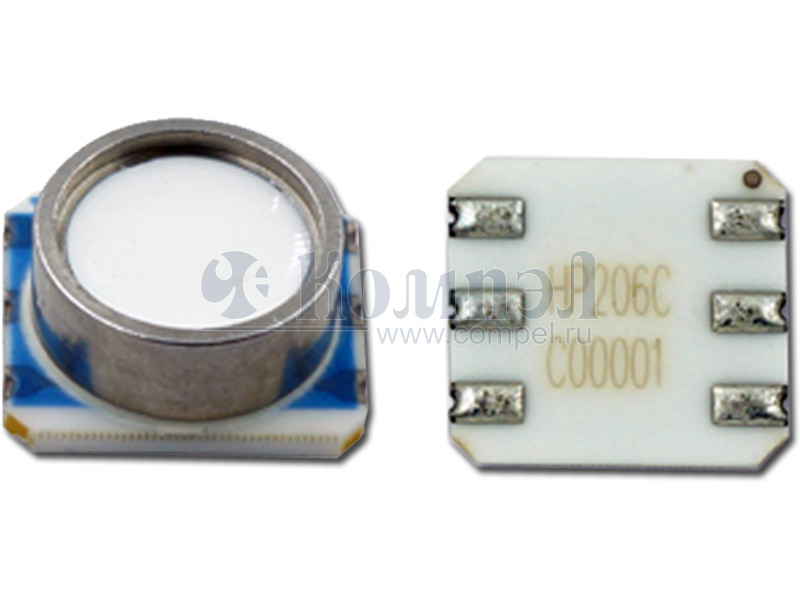

HP206C

DataSheet HP206C PRECISION BAROMETER AND ALTIMETER SENSOR Features ‹ Supply voltage: 1.8V to 3.6V ‹ Pressure range: 300mbar~1200mbar ‹ Programmable events and interrupt controls ‹ Fully data compensated ‹ Direct Reading, compensated: – Pressure: 20-bit measurement (Pascals) – Altitude: 20-bit measurement (Meters) – Temperature: 20-bit measurement (Degrees Celsius) ‹ Altitude Resol...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Измеряемое давление
Тип выхода
Точность
Электрическое подключение
Тип порта
Напряжение питания
Размер 6.8×6.2×3 мм
Рабочая температура
Примечания Waterproof MEMS Altimetric Pressure Module
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 19

показать свернуть
Тип Наименование Корпус Упаковка i Тип Давление Выход Точность Особенности Подключение Порт U cc Корпус Т комп T раб Примечания Карточка
товара
F~ LPS25H (ST) 490 шт

F~ DPS310XTSA1 (INFIN) LGA8 в ленте 2500 шт Время измерения 3,6 – 27,6 мс; потребление 1.7 µA в режиме измерения, сон 0.5 µA.
F~ LPS22HBTR (ST) HLGA10 в ленте 8000 шт Piezoresistive Sensor, Absolute, 3.77Psi Min, 18.27Psi Max, 0.2-1.5V, Square, Surface Mount
F~ LPS22HHTR (ST) HLGA10 4 шт Piezoresistive Sensor, Absolute, 3.8Psi Min, 18.3Psi Max, 0.2-1.5V, Square, Surface Mount Piezoresistive Sensor, Absolute, 3.8Psi Min, 18.3Psi Max, 0.2-1.5V, Square, Surface Mount
F~ BMP280 (BOSCH) LGA8 1 шт Piezoresistive Sensor, Absolute, 4.351Psi Min, 15.95Psi Max, Rectangular, Surface Mount Piezoresistive Sensor, Absolute, 4.351Psi Min, 15.95Psi Max, Rectangular, Surface Mount
F~ MS561101BA03-50 (TE) QFN-8 1 шт Piezoresistive Sensor, 0.145Psi Min, 17.404Psi Max, 1.5%, Rectangular, Surface Mount
F~ MS583730BA01-50 (TE) 1 шт

Piezoresistive Sensor, Absolute, 0Psi Min, 435Psi Max, 1.5%, Square, Surface Mount
F~ DPS310 (INFIN) LGA8 1 шт

F~ LPS33HWTR (ST) LGA10 4 шт

Piezoresistive Sensor, Absolute, 3.77Psi Min, 18.274Psi Max, Square, Surface Mount Piezoresistive Sensor, Absolute, 3.77Psi Min, 18.274Psi Max, Square, Surface Mount
F~ LPS33HW (ST)

Absolute, 3.77Psi Min, 18.274Psi Max, Square, Surface Mount Absolute, 3.77Psi Min, 18.274Psi Max, Square, Surface Mount
F~ LPS35HW (ST)

F~ LPS33WTR (ST) 2500 шт Выход: 24-bit Давление, 16-bit температура; Питание 1.7 - 3.6 В, потребление 3 мкА
F~ LPS22CHTR (ST)

Ток потребления I = 12uA [HP] / 4uA [LP] / 0.9uA [P_Down]
F~ LPS27HHWTR (ST) 1 шт
F~ LPS331AP (ST) 1 шт

F~ LPS22HB (ST)

F~ LPS22HH (ST) 1 шт
F~ LPS27HHTW (ST)

F~ LPS331APTR (ST) LGA16 в ленте 4000 шт Absolute, 3.77Psi Min, 18.274Psi Max, Square, Surface Mount Absolute, 3.77Psi Min, 18.274Psi Max, Square, Surface Mount

Файлы 1

показать свернуть
DataSheet HP206C PRECISION BAROMETER AND ALTIMETER SENSOR Features ‹ Supply voltage: 1.8V to 3.6V ‹ Pressure range: 300mbar~1200mbar ‹ Programmable events and interrupt controls ‹ Fully data compensated ‹ Direct Reading, compensated: – Pressure: 20-bit measurement (Pascals) – Altitude: 20-bit measurement (Meters) – Temperature: 20-bit measurement (Degrees Celsius) ‹ Altitude Resolution down to 0.1 meter ‹ Standby current<0.1μA ‹ Operation temperature: -40 to +85℃ ‹ High-speed I²C digital output interface ‹ Size: 6.8 x 6.2 x 3.0(+0.2) mm 6.8×6.2×3.0(+0.2)mm Applications ‹ High Precision Mobile Altimeter / Barometer ‹ Industrial Pressure and Temperature Sensor System ‹ Automotive Systems ‹ Personal Electronics Altimetry ‹ Adventure and Sports watches ‹ Medical Gas Control System ‹ Weather Station Equipment ‹ Indoor Navigation and Map Assist ‹ Heating, Ventilation, Air Conditioning Descriptions The HP206C employs a MEMS pressure sensor with an I²C interface to provide accurate temperature, pressure or altitude data. The sensor pressure and temperature outputs are digitized by a high resolution 24-bit ADC. The altitude value is calculated by a specific patented algorithm according to the pressure and temperature data. Data compensation is integrated internally to save the effort of the external host MCU system. Easy command-based data acquisition interface and programmable interrupt control is available. Typical active supply current is 5.3μA per measurement-second while the ADC output is filtered and decimated by 256. Pressure output can be resolved with output in fractions of a Pascal, and altitude can be resolved in 0.1 meter. Package is surface mount with a stainless steel cap and is RoHS compliant. HP206C_DataSheet_EN_V2.0 www.hoperf.com 1 / 17 PDF
Документация на HP206C

Author: Hao Peng

Дата модификации: 05.04.2022

Размер: 568 Кб

17 стр.
