MAX13487 от JSMICRO – трансивер RS-485 с автоматическим определением направления передачи

1 октября

Андрей Любенко (КОМПЭЛ)

Autodirection (автоматическое определение направления) – это технология, которая позволяет трансиверу самостоятельно определять направление передачи данных в сети RS-485 без необходимости внешнего управления. Как правило, использование приемопередатчиков с функцией автоматического определения сигнала снижает количество необходимых компонентов, а также уменьшает количество цифровых выходов управления и нагрузку на микроконтроллер.

MAX13487 производства компании JSMicro – передовой RS-485/RS-422 полудуплексный трансивер с автоматическим управлением передачи/приема (рисунок 1).

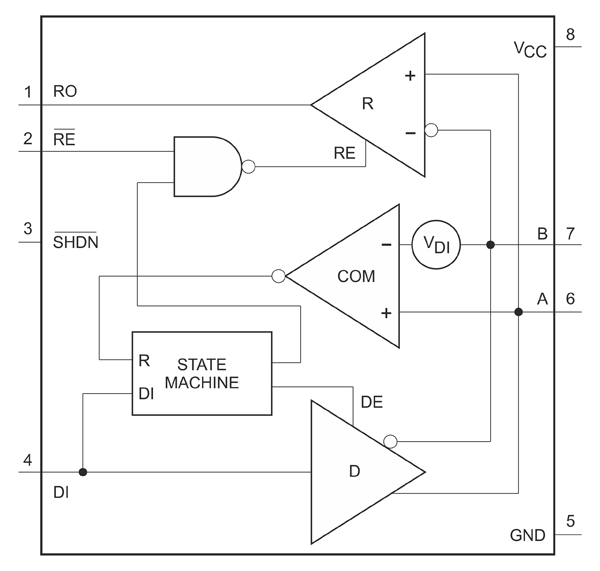

Рис. 1. Блох-схема и функциональное назначение выводов трансивера MAX13487

Ключевые особенности:

• автоматическое управление приемом/передачей;
• скорость передачи данных достигает 500 кбит/с;
• защита от электростатического разряда ESD ±15 кВ;
• поддержка до 256 устройств на одной шине;
• защита при горячем подключении;
• напряжение питания 3,15…3,45 и 4,5…5,5 В;
• рабочая температура -40…85°C;
• корпус SOIC-8.

Микросхема выполнена в компактном (стандартном для полудуплексных трансиверов) корпусе SOIC-8 и обеспечивает надежную работу в диапазоне температур -40…85°C. Благодаря низкому уровню электромагнитных помех и продвинутой системе защиты MAX13487 идеально подходит для применения в промышленной автоматизации и контрольно-измерительной аппаратуре. Система «горячего» подключения гарантирует корректную инициализацию устройства даже при подсоединении к активной шине, что особенно важно для систем, требующих непрерывной работы.

Интегральная схема оснащена дополнительным входом SHDN (спящий режим), позволяющим переводить трансивер в режим пониженного энергопотребления, при котором ток снижается до типовых 2 мкА (максимум – 10 мкА), что более чем в 100 раз меньше чем в активном режиме (типовое значение — 0,6 мА при питании от 5 В). При этом в состоянии отключения выходы A и B переходят в режим высокого импеданса, освобождая шину для других устройств.

Получить консультацию о характеристиках и применении трансивера RS-485/RS-422 и приобрести тестовые образцы MAX13487 производства JSMicro можно, обратившись к менеджерам КОМПЭЛ.
