Измерительные компоненты OsWell для энергетики

12 января

Олег Пушкарев (КОМПЭЛ)

Компания OsWell производит компоненты для измерения тока: токовые трансформаторы разных типов (миниатюрные, мощные низкого напряжения, с разъемным сердечником, тока замыкания на землю), токовые клещи, датчики тока на эффекте Холла и катушки Роговского. Продукция предназначена для применения в оборудовании защиты и мониторинга электропитания, в приборах измерения мощности и токов утечки, в электромобилях и счетчиках электроэнергии.

OsWell является производителем измерительных компонентов, различных датчиков тока и решений для измерения мощности. Компания имеет опыт работы с различными требованиями к сертификации продукции, такими как CE, VDE, MID, PTB, UL508, UL61010, UL2808, CSA и другие. Выпускаемая продукция представлена на международном рынке.

Предприятия OsWell сертифицированы по стандартам:

• ISO 9001:2015 и IATF 16949:2016 (менеджмент качества);
• ISO 14001 и ISO 45001 (охрана окружающей среды и труда).

Основные области применения продукции OsWell:

• счетчики электроэнергии;
• электромобили и зарядные станции;
• приборы для измерения и анализа мощности;
• оборудование защиты и мониторинга электропитания;
• измерение тока утечки для обеспечения безопасности.

Ассортимент компании включает несколько типов продукции для энергетики.

Миниатюрные токовые трансформаторы (рисунок 1) предназначены для счетчиков электроэнергии бытового и коммерческого использования (однофазные или трехфазные, косвенного и прямого типа), калибраторов и преобразователей мощности, систем управления уличным освещением, реле контроля и защиты, устройств для обнаружения замыканий на землю и других приборов измерения переменного/постоянного тока и мощности.

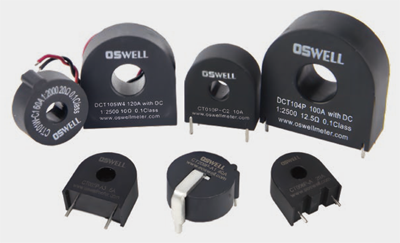

Рис. 1. Миниатюрные токовые трансформаторы

Обобщенные характеристики этих изделий представлены в таблице 1.

Таблица 1. Характеристики миниатюрных токовых трансформаторов OsWell

Мощные трансформаторы тока низкого напряжения (рисунок 2) изготавливаются со стандартными диаметрами сквозных отверстий в соответствии с диаметром кабелей и шириной медных шин, что обеспечивает взаимозаменяемость изделий. Другие значения точности и диапазоны измерения тока доступны по запросу заказчика.

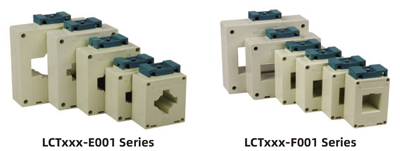

Рис. 2. Трансформаторы тока низкого напряжения серий LCTxxx-E001 и LCTxxx-F001

Данный тип трансформаторов применяется в интеллектуальных системах подачи мощности, для реализации электромагнитной релейной защиты, на трансформаторных подстанциях в сельской местности и в других применениях.

Трансформаторы тока с разъемным сердечником (рисунок 3) разработаны для удовлетворения спроса на установку в модернизируемые сети. Благодаря разъемному сердечнику измерение и сравнение параметров осуществляется без отключения электропитания, поэтому они применяются в системах управления энергопотреблением и коррекции коэффициента мощности. Эти изделия могут использоваться совместно со многими видами приборов и устройств.

Рис. 3. Трансформаторы тока с разъемным сердечником

Токовые клещи (рисунок 4) – это предназначенные для высоких токов преобразователи переменного тока, совместимые с различными измерительными приборами. Клещи могут использоваться совместно со многими устройствами, такими как точечный калибратор счетчиков электроэнергии, многофункциональный измеритель, осциллограф, цифровой мультиметр, двухклещевой измеритель сопротивления заземления, двухклещевой фазовольтамперметр. Благодаря разъемному сердечнику измерение и сравнение параметров осуществляется без отключения питания.

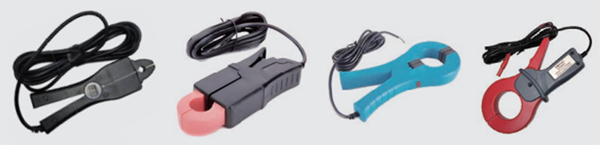

Рис. 4. Токовые клещи OsWell

Трансформаторы тока замыкания на землю, или трансформаторы тока нулевой последовательности (рисунок 5), позволяют достоверно измерять несимметрию трехфазного тока в энергосистеме. Они используются в основном для защиты оборудования и контроля неисправностей в системе для обеспечения безопасной эксплуатации электросети.

Обобщенные характеристики трансформаторов тока нулевой последовательности:

• входной ток 10…1000 А;
• выходной ток 10 мА…5 А;
• нагрузка <500 Ом;
• точность 0,2% 0,5% 1%;
• степень защиты корпуса UL94-V0;
• температура и влажность окружающей среды: -10…40°C, макс. 80%;
• температура хранения -40…80°C.

Рис. 5. Трансформаторы тока нулевой последовательности

Датчики тока на эффекте Холла (рисунок 6) используются в высоковольтных распределительных щитах электротранспорта, оборудовании для управления энергией литиевых аккумуляторов, в железнодорожном транспорте, в силовых электроустановках автоматизации зданий, гибридных электромобилях и в других отраслях, где требуется управление системами электрооборудования.

Компания OsWell предлагает датчики прямого измерения и компенсационного типа на диапазоны рабочих токов 5…6000 А.

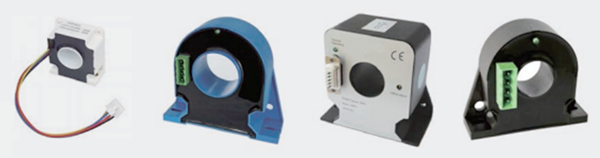

Рис. 6. Датчики тока на эффекте Холла

Катушки Роговского (рисунок 7) позволяют производить измерение переменного тока, в том числе больших токов, высокоскоростных импульсов тока и переходных процессов без разрыва цепи.

Обобщенные характеристики катушек Роговского:

• диапазон тока 1 А…500 кА;
• защита от воздействия внешних магнитных полей;
• отсутствие опасности обрыва вторичной обмотки;
• отсутствие повреждений при больших перегрузках;
• неинтрузивность, отсутствие потребления мощности от сети;
• однородность измерения в любом положении проводника внутри катушки;
• степень защиты IP65…IP68, огнестойкость UL 94 V-0.

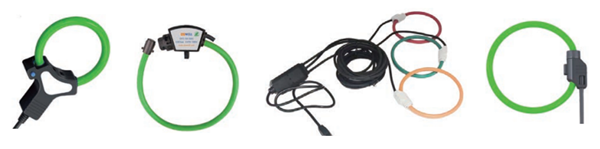

Рис. 7. Катушки Роговского производства OsWell

OsWell также выполняет разработку приборов для измерения мощности по требованиям заказчиков.

Компания осуществляет сопровождение проектов и технические консультации.
