Цифровые изоляторы CMT от HOPERF: драйверы затворов, RS-485 и CAN с усиленной защитой

15 апреля

Дмитрий Илларионов (г. Нижний Новгород)

Компания HOPERF, специализирующаяся на производстве радиомодулей и беспроводных решений, представила линейку цифровых изоляторов и изолированных интерфейсов CMT. Все микросхемы построены на базе технологии емкостной связи, характеризующейся большим напряжением пробоя изоляции, высокой скоростью передачи данных, малым энергопотреблением, а также надежной работой в течение длительного времени. В состав линейки CMT входят три основные группы электронных компонентов:

• Микросхемы CMT812x, CMT804x и CMT826x – это серия изоляторов цифровых сигналов общего назначения с 2/4/6 каналами и различным направлением передачи данных. Скорость обмена информацией может достигать 150 Мбит/с, допустимый диапазон напряжения питания как первичной, так и вторичной стороны составляет +2,5…+5,5 В, а типовое потребление тока на каждый канал равно 1,5 мА. Сфера применения данных микросхем достаточно широка: промышленная автоматизация, фотоэлектрические батареи (PV), электротранспортные средства нового поколения, многоканальная изоляция статических управляющих сигналов и другие приборы и оборудование.
• Микросхемы CMT8602x – мощные изолированные двухканальные драйверы затвора, предназначенные для управления полевыми транзисторами и ключами типа IGBT в полумостовой конфигурации (рисунок 1).

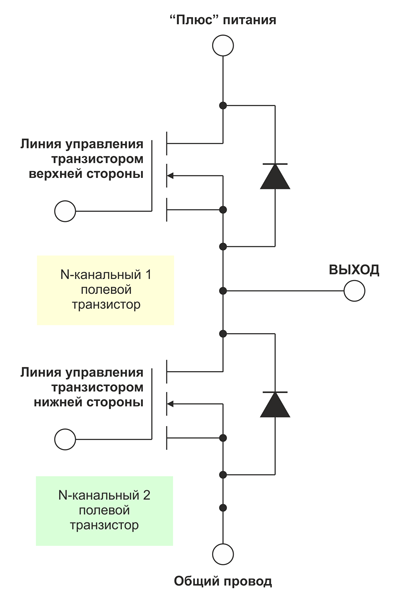

Рис. 1. Схема управления N-канальными полевыми транзисторами

Пиковое значение вытекающего тока выхода микросхем CMT8602X может достигать 4 А, а втекающего – 6 А, чего вполне достаточно для быстрой перезарядки входной емкости даже в случае транзисторов, имеющих большой заряд затвора. При этом рассматриваемые микросхемы обеспечивают достаточно малое рассогласование выходного сигнала, а также низкий уровень его искажения.

• Микросхемы CMT8308x и CMT10xx – специализированные изоляторы промышленных интерфейсов RS-485 и CAN, соответственно. Они включают в себя не только изоляторы цифрового сигнала, но и узлы, формирующие физический уровень соответствующего интерфейса. Такой подход в большинстве случаев позволяет уменьшить площадь, занимаемую схемой преобразования на печатной плате. Максимальная скорость передачи данных для микросхем, совместимых с RS-485, составляет 12 Мбит/с, при этом в состав семейства CMT входят модели, поддерживающие работу как в полудуплексном режиме, так и в полном дуплексе. В случае интерфейса CAN скорость обмена информацией может достигать 5 Мбит/с.

Все модели линейки CMT соответствуют стандартам сертификации усиленной изоляции, что дает возможность проектировать устройства с необходимой степенью надежности. Кроме того, все рассматриваемые микросхемы допускают работу при температурах в диапазоне -40…125°С, что позволяет легко их интегрировать в большинство промышленных решений.
