Срок службы вентиляторов: факторы, влияющие на надежность, и рекомендации, продлевающие срок жизни

4 мая

Елена Бударина (КОМПЭЛ)

Вентиляторы – одни из самых распространенных компонентов активного охлаждения в современной электронике. Они применяются везде: от ноутбуков и серверов до блоков питания и промышленных контроллеров. Несмотря на кажущуюся простоту, их надежность напрямую влияет на стабильность и долговечность всего устройства. В статье рассмотрены факторы, определяющие срок службы вентиляторов, такие как тип подшипника, рабочая температура, скорость вращения, загрязнения, вибрации, а также даны практические рекомендации по выбору и эксплуатации.

Часто бывает трудно провести быстрое сравнение и выбрать подходящий вентилятор, поскольку производители предоставляют расплывчатую информацию. Различные единицы измерения, используемые во всем мире, часто не позволяют провести сравнение и могут привести к искажению точной оценки качества.

Как определить срок службы вентилятора?

Этот параметр зависит от многих факторов. Цифры, часто упоминаемые в технических документах в качестве срока службы, представляют собой вероятность выживания, которая рассчитывается как среднее значение. Чтобы правильно интерпретировать эту информацию, необходимо знать условия, которые используются для определения этого статистического значения.

Коэффициент вероятности (L1, L10 или MTBF) определяет процент вентиляторов (на основе очень большого количества испытаний), которые могут выйти из строя по истечении заданного времени.

L10 показывает количество часов, по истечении которых 10% вентиляторов выйдут из строя, а 90% продолжат работать без отказа при заданных условиях.

MTBF (Mean Time Between Failures) – это среднее время между двумя отказами/сбоями. Но с точки зрения вентиляторов первая ошибка соответствует отказу, поэтому правильный термин на самом деле должен звучать как MTTF (Mean Time To Failure) – среднее время до отказа. Математически вероятность отказа MTTF составляет 63,2%, то есть по истечении этого времени около 2/3 компонентов выходят из строя.

Срок службы вентиляторов определяется путем регулярных выборочных испытаний партии. Поскольку вероятный срок службы L10 или MTBF современных вентиляторов составляет годы или десятилетия, фактические измерения, проводимые в течение этого периода, невозможны и не имеют смысла. Они производятся за значительно более короткий период, например, в L1 или при повышенной рабочей температуре, и экстраполируются. Поскольку это статистические параметры, их нельзя использовать для каких-либо утверждений об отдельных компонентах, но они всегда указывают на более крупный ряд.

Обратная величина MTBF выражается в FIT (Failures In Time) и описывает интенсивность отказов λ технических компонентов. 1 FIT соответствует 1 отказу на 10⁹ часов работы, что позволяет точно описывать надежность высокотехнологичных компонентов.

Отказы не происходят постоянно в течение срока службы изделия. Количественно их частоту на протяжении всего жизненного цикла можно определить по кривым Вейбулла.

Кривая Вейбулла иллюстрируется как «кривая ванны» (рисунок 1), на которой можно выделить три различных участка:

• начальный период эксплуатации – время «обкатки»;
• период нормальной эксплуатации – со случайными сбоями;
• период старения и износа.

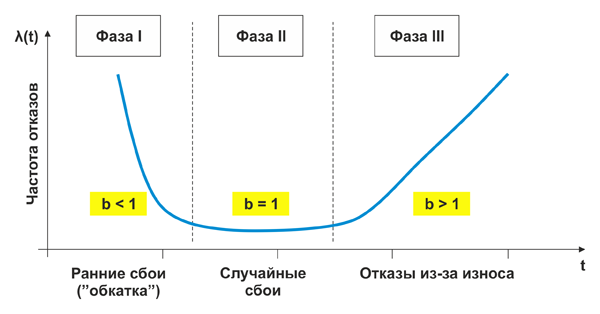

Рис. 1. Три периода работы изделия на кривой Вейбулла

Но более точные показания о частоте отказов можно получить, когда изделие присутствует на рынке в течение длительного времени, и есть данные о возврате и RMA (Return Merchandise Authorization). Так как для формирования кривой требуется много долгосрочных данных, ее трудно использовать в качестве показателя срока службы. На практике эти параметры могут сильно различаться в зависимости от условий эксплуатации.

Основные факторы, влияющие на срок службы

Тип подшипника

При определении срока службы вентилятора особое внимание уделяется времени работы подшипника, поскольку это единственный движущийся компонент в конструкции. Выход его из строя является наиболее распространенным видом неисправности вентилятора.

Виды подшипников, применяемых в вентиляторах:

• Втулочный (Sleeve Bearing) – простой и дешевый, но менее долговечный. Смазка со временем испаряется, особенно при высоких температурах. Срок службы составляет 20000…30000 часов при температуре 25°C. Чувствителен к ориентации установки (лучше работает в горизонтальном положении).
• Шариковый (Ball Bearing) – более надежен, устойчив к высоким температурам и различным углам установки. Срок службы: 50000…70000 часов и более. Дороже, но предпочтителен для критичных применений.
• Гидродинамический (Fluid Dynamic/Hydro Bearing) – сочетает низкий уровень шума втулочного подшипника с долговечностью шарикового. Срок службы: 40000…60000 часов. Устойчив к высыханию смазки благодаря замкнутой системе циркуляции.
• Vapo – подшипник скольжения с магнитным центрированием и левитацией. Срок службы достигает 70 000 часов. Обладает большей надежностью и лучше переносит использование в агрессивных средах.
• Керамический подшипник качения (Ceramic Bearing) имеет срок службы до 160000 часов при достаточно высоких эксплуатационных температурах.

Рабочая температура – главный враг любого вентилятора

Вероятность отказа очень сильно зависит от рабочей температуры. Обмотки двигателя, магнитные материалы и системы смазки внутри вентилятора чувствительны к теплу. Длительная работа вблизи или за пределами номинальных температур ускоряет старение материалов (испарение смазки), увеличивает износ и вызывает термические деформации.

Обычно данные о сроке службы в технических характеристиках относятся к температуре 40°C. Однако многие производители публикуют гораздо более высокие значения при комнатной температуре 25°C.

Повышение температуры на каждые 10…15°C сокращает срок службы примерно вдвое, согласно правилу Аррениуса. Например:

• при 25°C – 50000 часов;
• при 40°C – около 25000 часов;
• при 60°C – примерно 12500 часов.

Скорость вращения (RPM)

Чем выше скорость, тем больше механическая нагрузка на подшипник и выше его износ. Однако слишком низкая скорость может привести к нестабильной работе лопастей и вибрациям.

Большинство вентиляторов имеет оптимальный диапазон RPM, указанный в спецификации. Постоянная работа на максимальных оборотах – не лучший выбор для долговечности.

Режим работы: постоянный или прерывистый

Постоянная работа при стабильных условиях часто менее вредна, чем частые включения/выключения. При каждом запуске возникает пиковый ток и механический удар, особенно во втулочных подшипниках. Это явление называется Start-stop fatigue (усталость системы «старт-стоп»).

Однако если устройство редко используется, вентилятор может «залипнуть» из-за высыхания смазки.

Пыль и загрязнения

Ухудшенные условия окружающей среды, такие как наличие пыли и агрессивных химических веществ в воздухе, высокая влажность, резкие колебания температуры или сильная вибрация, снижают срок службы.

Пыль забивает решетки, снижает эффективность охлаждения и попадает внутрь вентилятора, вызывая абразивный износ подшипника. Неравномерное загрязнение лопастей нарушает баланс масс и вызывает биения, а воздействие влаги и химических веществ может привести к окислению и коррозии металлических и электронных компонентов. Это особенно критично в промышленных или «грязных» условиях, например, в мастерских и серверных с плохой фильтрацией.

Вибрации и монтаж

Неправильный монтаж (перекос, недостаточная фиксация) вызывает вибрации и биения, которые ускоряют износ подшипника и могут привести к повреждениям и деформациям в корпусе или лопастях.

Многие преждевременные отказы вызваны длительной работой под чрезмерной нагрузкой. Если вентилятор выбран без достаточного запаса производительности, он может работать на пределе своих возможностей при высоких температурах или большом сопротивлении воздушному потоку, что ускоряет износ подшипников и двигателя. Правильный выбор должен учитывать наихудшие условия эксплуатации, а не минимальные теоретические требования.

Как правильно выбрать вентилятор и увеличить срок его службы:

1. Определите рабочую температуру внутри корпуса: выбирайте вентилятор с заявленным сроком службы при этой температуре либо понизьте ее на вентиляторе.
2. Выберите верный типа подшипника по назначению изделия.
3. Используйте регуляторы скорости (ШИМ-управление) для уменьшения скорости вращения или полного выключения.
4. Учитывайте условия окружающей среды: защитите вентиляторы от чрезмерной пыли, влаги и химических паров.
5. Правильно устанавливайте устройства, чтобы минимизировать вибрацию и обеспечить верные условия эксплуатации, такие как свободный приток воздуха и другие.
6. Используйте альтернативные вентиляторы с увеличенным сроком службы.

Заключение

Информация о потенциальном сроке службы не служит гарантией, что изделие доработает до указанного времени, а является чисто теоретическим показателем качества. На реальную продолжительность срока службы влияет множество факторов: от типа подшипника и температуры до пыли и режима работы. Правильный выбор и грамотная эксплуатация позволяют не только продлить жизнь вентилятора, но и повысить надежность всей электронной системы.
