От видеонаблюдения до мультимедиа: DC/DC-преобразователь TPP2020-6TR производства 3PEAK

13 мая

TPP2020-6TR – это интегральная схема синхронного понижающего импульсного стабилизатора напряжения, выпускаемая компанией 3PEAK. Микросхема является простым в применении решением для систем видеонаблюдения, сетевого и мультимедийного домашнего оборудования, а также для любых встраиваемых систем с шиной 12 В, где нужно получить напряжение 5 В, 3,3 В и ниже при токе до 2 А.

Основные характеристики преобразователя:

• встроенные силовые MOSFET с низким сопротивлением (150/80 мОм);
• высокий КПД во всем диапазоне нагрузок;
• автоматический переход в энергосберегающий режим при легкой нагрузке;
• отсутствие потребности во внешней цепи компенсации (устойчивое функционирование с керамическими конденсаторами);
• защита от токовой перегрузки (hiccup-режим), тепловая защита, блокировка при пониженном напряжении (UVLO).

Ключевые параметры:

• входное напряжение: 5…17 В;
• выходное напряжение: 0,76…7 В;
• максимальный выходной ток: 2 А;
• частота преобразования: 650 кГц;
• ток потребления:
  • в рабочем режиме: 500 мкА;
  • в выключенном состоянии: 1 мкА;
• рабочая температура: -40…125°C;
• корпус: TSOT23-6.

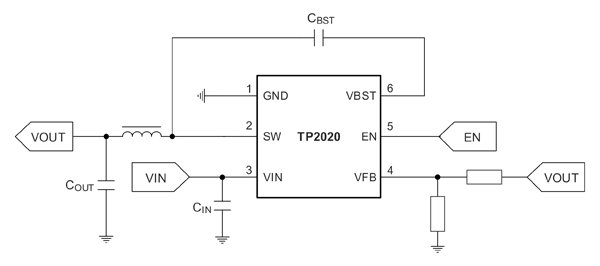

Рис. 1. Блок-схема DC/DC-преобразователя TPP2020-6TR

Данная микросхема совместима по корпусу и назначению выводов с такими моделями преобразователей, как TPS56220x и TPS56320x.
