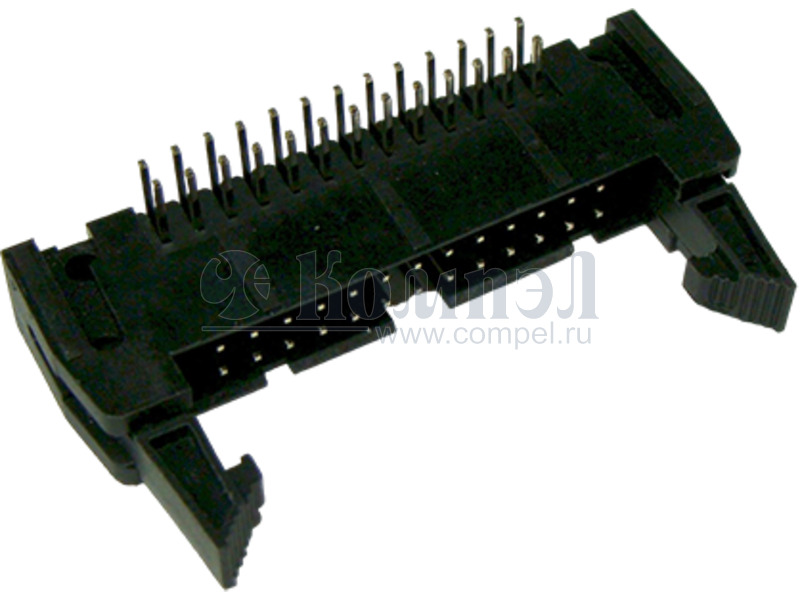

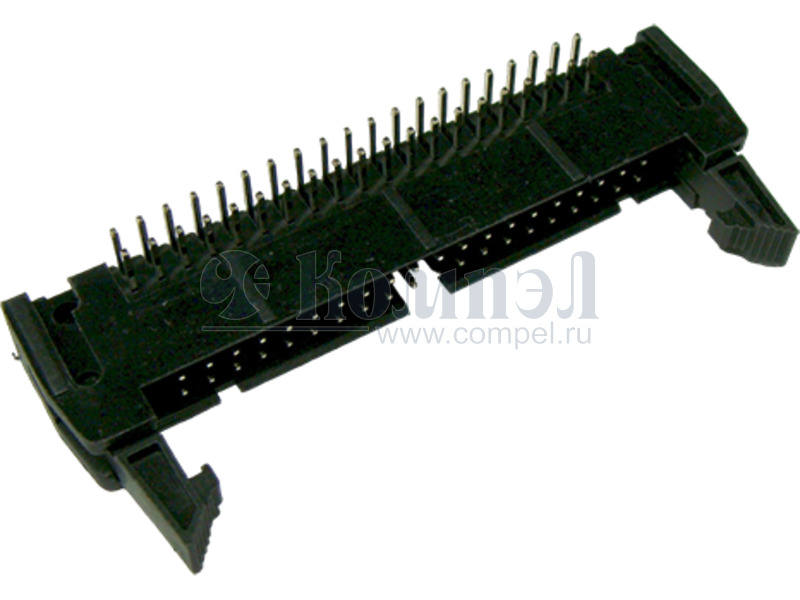

Серия соединителей гибкий кабель (FRC) - плата DS1011

Общие характеристики

	Раздел	Соединители гибкий кабель (FRC) - плата
	Расстояние между соседними контактами

Документация на серию DS1011

C±0.2 □0.64±0.05 NOTES: 2.54 Ø1 0.30 8.45 2.54 C 1. Electrical characteristics: .0 2 1.1 Contact resistance: 20mΩ Max. INITIAL. 1.2 Dielectric withstanding voltage: 500V AC(rms) for 1 minute. 1.3 Insulation resistance: 1000MΩ Min. 4.30 Recommend PCB layout (Tolerance ±0.05) 2. Environment characteristics: 2.1 Temperature: -40°C~+105°C. D±0.3 3. Product number code: See figure A Ø B±0.3 2. Lock DIM. 7: 7.90mm(standard) 4: 4.50mm(special) DIM F±0.3 2.54 28.00 Ref Plating level B: Level B 3A: Level 3A Housing color B: Black A: Gray Contact plating Si: Full Gold flash 5 DIM E±0.3 Housing type B: Big latch housing 2.54 A±0.5 V/T Type R/A Type Mounting type S: Straight type R: R/A type No.of contacts 10 14 16 20 24 26 30 34 40 50 60 64 Avaliable dimension table 4.50 7.90 No.of Contacts A 10 32.1 14 16 37.18 39.72 20 24 26 30 34 44.80 49.88 52.42 57.50 62.58 40 50 60 64 70.20 82.90 95.60 100.68 B 22.20 27.28 29.82 34.90 39.98 42.52 47.60 52.68 60.30 73.00 85.70 90.78 C 10.16 15.24 17.78 22.86 27.94 30.48 35.56 40.64 48.26 60.96 73.66 78.74 D 18.10 23.18 25.72 30.47 35.88 38.42 43.50 48.58 56.20 68.90 81.60 86.68 Special latch Standard latch Figure A 晨翔电子有限公司 (Series Image-Reference Only) CONNFLY ELECTRONIC CO. LTD

PDF

Документация на серию DS1011

<453A5CBDAFC1E8D6BEB9A4D7F7CEC4BCFEBCD05CB9A4B3CCCDBCD6BDA3A83244A3A95CB2FAC6B7BFCDBBA7CDBC5C4453313031312E647767>

Дата модификации: 06.06.2020

Размер: 295.4 Кб

1 стр.

PDF

Документация на DS1011-40RBSiB7

<453A5CBDAFC1E8D6BEB9A4D7F7CEC4BCFEBCD05CB9A4B3CCCDBCD6BDA3A83244A3A95CB2FAC6B7BFCDBBA7CDBC5C4453313031312E647767>

Дата модификации: 06.06.2020

Размер: 295.4 Кб

1 стр.

найти DS1011.pdf

Товары серии DS1011

Наименование	Упаковка	Контакты	Монтаж	Расположение	Кабель	Цвет	Тип
DS1011-10 RBSIB7 (CONNFLY)	1 шт	—	—	—	—	—	—
DS1011-10 SBSIB7 (CONNFLY)	на поддоне 182 шт	—	—	—	—	—	—
DS1011-10-SBSIB7-B (CONNFLY)		—	—	—	—	—	—
DS1011-10RBSIA7-B (CONNFLY)	5 шт	—	—	—	—	—	—
DS1011-10RBSIB4-B (CONNFLY)		—	—	—	—	—	—
DS1011-10RBSIB7 (CONNFLY)							—
DS1011-10RBSIB7-B (CONNFLY)	на поддоне 182 шт				—
DS1011-10RBSiB7-B\|1 (CONNFLY)		—	—	—	—	—	—
DS1011-10SBSIA7-B (CONNFLY)	на поддоне 996 шт	—	—	—	—	—	—
DS1011-10SBSIB4-B (CONNFLY)		—	—	—	—	—	—
DS1011-10SBSIB7-B (CONNFLY) SCM-10 (CONNFLY)	на поддоне 168 шт				—
DS1011-10SBSIB7-L4.5-B (CONNFLY)		—	—	—	—	—	—
DS1011-12RBSIB7-B (CONNFLY)					—
DS1011-14 RBSIB7 (CONNFLY)	1 шт	—	—	—	—	—	—
DS1011-14 SBSIB7 (CONNFLY)		—	—	—	—	—	—
DS1011-14-RBSIB7-B (CONNFLY)	1 шт				—
DS1011-14-SBSIB7-B (CONNFLY)	1 шт				—
DS1011-14RBSiA7-B (CONNFLY)		—	—	—	—	—	—
DS1011-14RBSIB7-B (CONNFLY)	на поддоне 154 шт				—
DS1011-14RBSiB7-B\|1 (CONNFLY)	1 шт	—	—	—	—	—	—
DS1011-14SBSiA7-B (CONNFLY)		—	—	—	—	—	—
DS1011-14SBSIB7-B (CONNFLY) SCM-14 (CONNFLY)	на поддоне 154 шт				—
DS1011-16 RBSIB7 (CONNFLY)	6 шт	—	—	—	—	—	—
DS1011-16 SBSIB7 (CONNFLY)	1 шт	—	—	—	—	—	—
DS1011-16RBSIB7-B (CONNFLY)	на поддоне 140 шт				—
DS1011-16SBSIB4-B (CONNFLY)		—	—	—	—	—	—
DS1011-16SBSIB7-B (CONNFLY) SCM-16 (CONNFLY)	на поддоне 140 шт				—
DS1011-20 RBSIB7 (CONNFLY)	1 шт	—	—	—	—	—	—
DS1011-20 SBSIB7 (CONNFLY)		—	—	—	—	—	—
DS1011-20-RBSIB7-B (CONNFLY)		—	—	—	—	—	—
DS1011-20-SBSIB7-B (CONNFLY)		—	—	—	—	—	—
DS1011-20RBSiA7-B (CONNFLY)	5 шт				—
DS1011-20RBSIB4-B (CONNFLY)		—	—	—	—	—	—
DS1011-20RBSiB7-B (CONNFLY)	1 шт				—
DS1011-20RBSiB7-B\|1 (CONNFLY)	1 шт	—	—	—	—	—	—
DS1011-20SBSIA7 (CONNFLY)		—	—	—	—	—	—
DS1011-20SBSiA7-B (CONNFLY)		—	—	—	—	—	—
DS1011-20SBSIB4-B (CONNFLY)							Board Connector, 20 Contact(s), 2 Row(s), Male, Straight, 0.1 inch Pitch, Solder Terminal, Latch, Black Insulator
DS1011-20SBSIB7-3A (CONNFLY)		—	—	—	—	—	—
DS1011-20SBSIB7-B (CONNFLY) SCM-20 (CONNFLY)	на поддоне 378 шт				—
DS1011-20SBSiB7-B\|1 (CONNFLY)		—	—	—	—	—	—
DS1011-24-RBSIB7-B (CONNFLY)	1 шт				—
DS1011-24-SBSIB7-B (CONNFLY)		—	—	—	—	—	—
DS1011-24RBSIB7-B (CONNFLY)	1 шт				—
DS1011-24SBSIB7-B (CONNFLY)	1 шт				—
DS1011-26 RBSIB7 (CONNFLY)		—	—	—	—	—	—
DS1011-26 SBSIB7 (CONNFLY)		—	—	—	—	—	—
DS1011-26-SBSIB7-B (CONNFLY)		—	—	—	—	—	—
DS1011-26RBSiA7-B (CONNFLY)		—	—	—	—	—	—
DS1011-26RBSiB7-B (CONNFLY)	1 шт				—
DS1011-26SBSiA7-B (CONNFLY)		—	—	—	—	—	—
DS1011-26SBSIB4-B (CONNFLY)							Board Connector, 26 Contact(s), 2 Row(s), Male, Straight, 0.1 inch Pitch, Solder Terminal, Latch, Black Insulator
DS1011-26SBSiB7-B (CONNFLY)	на поддоне 98 шт				—
DS1011-26SBSiB7-B\|1 (CONNFLY)		—	—	—	—	—	—
DS1011-30 RBSIB7 (CONNFLY)		—	—	—	—	—	—
DS1011-30 SBSIB7 (CONNFLY)		—	—	—	—	—	—
DS1011-30-SBSIB7-B (CONNFLY)		—	—	—	—	—	—
DS1011-30RBSiA7-B (CONNFLY)		—	—	—	—	—	—
DS1011-30RBSIB7-B (CONNFLY)	на поддоне 98 шт				—
DS1011-30SBSiA7-B (CONNFLY)		—	—	—	—	—	—
DS1011-30SBSiB7-B (CONNFLY)	на поддоне 98 шт				—
DS1011-34 SBSIB7 (CONNFLY)	на поддоне 84 шт	—	—	—	—	—	—
DS1011-34-SBSIB7-B (CONNFLY)		—	—	—	—	—	—
DS1011-34RBSIB4-B (CONNFLY)		—	—	—	—	—	—
DS1011-34RBSiB7 (CONNFLY)	12 шт	—	—	—	—	—	—
DS1011-34RBSiB7-B (CONNFLY)	1 шт				—
DS1011-34SBSIB4-B (CONNFLY)		—	—	—	—	—	—
DS1011-34SBSIB7-B (CONNFLY) SCM-34 (CONNFLY)	на поддоне 84 шт				—
DS1011-40 RBSIB7 (CONNFLY)		—	—	—	—	—	—
DS1011-40 SBSIB7 (CONNFLY)	1 шт	—	—	—	—	—	—
DS1011-40-RBSIB7-B (CONNFLY)					—
DS1011-40-SBSIB7-B (CONNFLY)	1 шт				—
DS1011-40RBSiA7-B (CONNFLY)		—	—	—	—	—	—
DS1011-40RBSIB7-B (CONNFLY)	1 шт				—
DS1011-40SBSiA7-B (CONNFLY)		—	—	—	—	—	—
DS1011-40SBSIB7-B (CONNFLY) SCM-40 (CONNFLY)	на поддоне 2 шт				—
DS1011-50 SBSIB7 (CONNFLY)		—	—	—	—	—	—
DS1011-50RBSiB7 (CONNFLY)	на поддоне 13 шт				—
DS1011-50RBSIB7-B (CONNFLY)	на поддоне 770 шт				—
DS1011-50SBSIB4-B (CONNFLY)							Board Connector, 50 Contact(s), 2 Row(s), Male, Straight, 0.1 inch Pitch, Solder Terminal, Latch, Black Insulator
DS1011-50SBSIB7-B (CONNFLY)	на поддоне 70 шт				—
DS1011-50SBSiB7-B\|1 (CONNFLY)	1 шт	—	—	—	—	—	—
DS1011-60-SBSIB7-B (CONNFLY)		—	—	—	—	—	—
DS1011-60RBSiA7-B (CONNFLY)		—	—	—	—	—	—
DS1011-60RBSiB7 (CONNFLY)	1 шт	—	—	—	—	—	—
DS1011-60RBSIB7-B (CONNFLY)					—
DS1011-60SBSiA7-B (CONNFLY)		—	—	—	—	—	—
DS1011-60SBSiB7 (CONNFLY)		—	—	—	—	—	—
DS1011-60SBSIB7-B (CONNFLY)	на поддоне 12 шт				—
DS1011-64-SBSIB7-B (CONNFLY)		—	—	—	—	—	—
DS1011-64RBSIB7-B (CONNFLY)					—
DS1011-64SBSIB4-B (CONNFLY)							Board Connector, 64 Contact(s), 2 Row(s), Male, Straight, 0.1 inch Pitch, Solder Terminal, Latch, Black Insulator
DS1011-64SBSIB7-B (CONNFLY)					—
