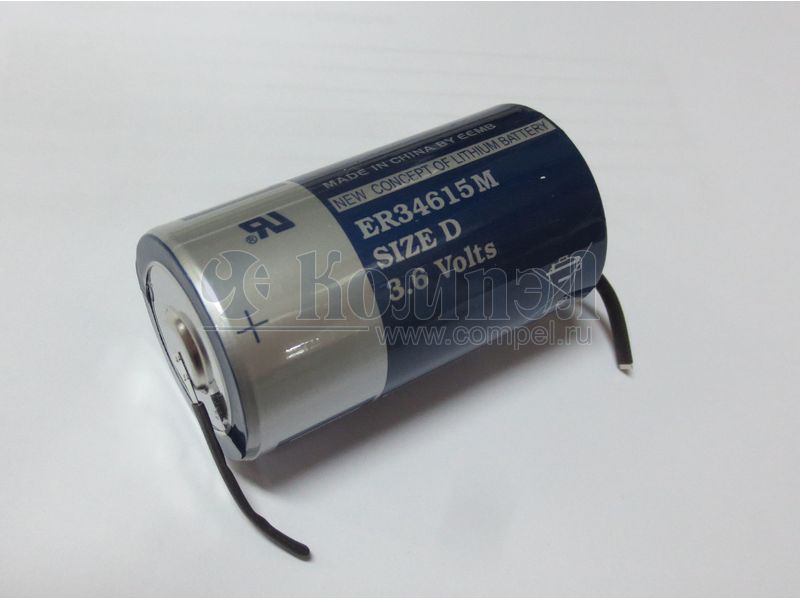

Серия батареи тионил-хлоридной (Li-SOCl2) ER34615M

EEMB

Общие характеристики

 Раздел Батареи тионил-хлоридные (Li-SOCl2)
Типоразмер
Напряжение номинальное
Ёмкость номинальная
Ток разряда стандартный
Ток разряда продолжительный (макс)
Ток разряда импульсный (макс)
Сопротивление внутреннее
Температура рабочая

Документация на серию ER34615M

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ, ПРАВИЛА ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ И ЭКСПЛУАТАЦИИ ЛИТИЕВЫХ ИСТОЧНИКОВ ТОКА (ЭЛЕМЕНТЫ) 1.ОБЩИЕ ПОЛОЖЕНИЯ ВНИМАНИЕ! Невыполнение настоящих требований может вызвать разгерметизацию элементов с выделением едких газов и жидкости (хлористый тионил, диоксид серы, хлористый водород и пр.), а также выброс частиц лития. В случае наличия неблагоприятных условий нарушение настоящих правил может привести к воспламенению элемента, в особо тяжелых случаях - к взрыву. НЕ ДОПУСКАЕТСЯ использовать элементы в аппаратуре, приборах и других потребителях электрической энергии, если не обеспечиваются требования правил безопасности: - напряжение для питания потребителей электрической энергии не соответствует параметрам элемента; - не допускается параллельное соединение нескольких элементов, имеющих различную степень заряженности; - разряд на потребителя электрической энергии до напряжения ниже ограниченного правилами эксплуатации элемента категорически не допускается; - режимы разряда не предусмотрены правилами эксплуатации элемента; - значения внешних воздействующих факторов превышают значения, допустимые для элемента; - место установки не обеспечивает надежное крепление элемента, предусмотренное его конструкцией; - контактные устройства потребителей электрической энергии не соответствуют конструкции выводов элемента и не обеспечивают надежность соединения. При хранении и эксплуатации элементов ЗАПРЕЩАЕТСЯ: - замыкать элемент накоротко; - разряжать элемент ниже 1,0 В; - заряжать элемент от внешнего источника; - нагревать элемент выше температуры, для которой он сконструирован (согласно требований изготовителя элемента); - подвергать элемент воздействию открытого огня; - производить действия, разрушающие элемент. - содержать элемент в условиях температуры окружающей среды выше значений, указанных в технической документации и/или на корпусе элемента. 2. ТРАНСПОРТИРОВАНИЕ Элементы, упакованные в соответствии с требованиями, настоящих условий транспортируют всеми видами транспорта без ограничения скорости и высоты, с учетом требований, установленных для отдельных видов транспорта. PDF
Инструкция по хранению литиевых батареек

Microsoft Word - Инструкция по обращению с литиевыми элементами_5.doc

Дата модификации: 11.04.2024

Размер: 100.5 Кб

2 стр.

Document Name ER34615M Specification Document No. Ver Date Page ZJQM-RD-SPC-H0138 0.0 2018-10-30 1/8 EEMB CO., LTD Lithium Thionyl Chloride Battery Specification High Power Type 锂亚硫酰氯电池 产品规格书 Model 型号: ER34615M Capacity 容量: 14Ah Prepared 编制 Checked 审核 Approved 批准 Customer 客户名称： Customer Approval（Customer confirmation）客户确认: Signature 签字 Checked 审核 Approved 批准 Address：6/F, Block 110, Jindi Industrial Zone, Sha Tou Street, Futian District, Shenzhen, China Postal code: 518048 Phone：+86-755-83022275 http://www.eemb.com FAX：+86-755-83021966 PDF
Документация на ER34615M

Specification Keywords:

Дата модификации: 22.11.2018

Размер: 348.3 Кб

8 стр.

PDF
Форма выводов

button tab Model (1)

Дата модификации: 15.05.2017

Размер: 321.1 Кб

3 стр.

Официальные партнеры Компэл по продукции EEMB Алтайский край ООО "Р-КОМПОНЕНТ" Магазин "ЭСКОР" по адресу г. Барнаул. http://escor.ru/ Астраханская область ООО "Электронные компоненты" Магазин "Электронные компоненты" по адресу г.Астрахань, ул. Савушкина, д. 6/2. Тел. +7(8512)266-911, http://www.radiodetali.su/ Вологодская область Компания "Микроэлектроника" Магазин "Микроэлектроника" по адресу г. Череповец, ул. Металлургов, д.14 Тел. +7(8202)20-58-58 http://www.micel.ru/ ИП Хомяков Магазин “Радиомастер” по адресу г. Вологда, ул. Зосимовсакая, д. 56, Тел.+7(8172)78-02-69 http://35radio.ru/ Калининградская область ИП Королев А.В. Магазин «Радиотовары» по адресу г.Черняховск, ул.Садовая, д.17, Тел. +7(40141)3-58-79 Кемеровская область ИП Головинов В. В. Магазин ДЕЛЬТА по адресу г. Новокузнецк, ул. Воровского, д. 13, Тел.+7(960)908-03-81, Магазин ДЕЛЬТА по адресу г. Новокузнецк, пр. Курако, д. 20, Тел.+7(906)926-10-66 http://www.delta-n.ru/ Кировская область ООО «АЛМИ» Магазин по адресу г. Киров, ул. Пролетарская, д.15, ТРЦ «Максимум». Тел. +7(8332)37-38-27 Магазин по адресу г. Киров, ул. Пятницкая, д.2а, тел. +7(8332)64-65-84 http://almi.kirov.ru/ Красноярский край ЗАО Минус Магазин по адресу г. Норильск, ул. Мира, д. 1к4. Тел.+7(3919) 48-12-04 Новгородская область ООО Торговый дом ТРД Магазин «Телерадиодетали» по адресу г. В. Новгород, Воскресенский бульвар, д.13. Тел. +7 (8162) 77-0429 http://www.trd.nov.ru/ Омская область ООО «ДАН» Магазин по адресу г. Омск, Больничный переулок, д.6, блок 2, 4-й этаж. Тел.+7(3812)40-99-99 http://www.danomsk.ru/shop/ PDF
Где купить продукцию EEMB

Microsoft Word - Где купить продукцию EEMB.docx

Дата модификации: 13.02.2017

Размер: 219.7 Кб

2 стр.

EEMB Energy Power CO., LTD 25E, 25F, 25G, Block A, HaoMing Fortune Plaza, ShenNan Road North, ShenZhen China Li-SOCL2 BATTERY STANDARD OF ACTIVATION Item Model Activation Current Storage Time VS activation duration Storage within 3 Storage within 6 Storage within 12 1 2 3 4 5 6 7 8 9 10 11 12 13 14 ER14250 ER14335 ER14505 ER17335 ER18505 ER26500 ER34615 ER341245 ER14250M ER14335M ER14505M ER17335M ER18505M ER26500M 10mA/330Ω 15mA/220Ω 20mA/165Ω 20mA/165Ω 33mA/100Ω 60mA/56Ω 60mA/56Ω 100mA/33Ω 60mA/56Ω 60mA/56Ω 100mA/33Ω 100mA/33Ω 100mA/33Ω 150mA/22Ω 10min 10min 10min 10min 10min 10min 10min 10min 10min 10min 10min 10min 10min 10min 20min 20min 20min 20min 20min 20min 20min 20min 15min 15min 15min 15min 25min 25min 35min 35min 35min 35min 35min 35min 35min 35min 30min 30min 30min 30min 35min 35min 15 ER34615M 150mA/22Ω 10min 25min 35min Test Method after fisnishing activation rest battery for 4 hours, test the open voltage and loading voltage using the standard in the" Test Method" column Open Voltage Loading Loading Voltage ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V 10mA/330Ω 15mA/220Ω 20mA/165Ω 20mA/165Ω 33mA/100Ω 60mA/56Ω 60mA/56Ω 100mA/33Ω 60mA/56Ω 60mA/56Ω 100mA/33Ω 100mA/33Ω 100mA/33Ω 150mA/22Ω ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.6V 150mA/22Ω ≥3.2V Remark: Above is the testing and activation standard for single cells. For battery packs, please refer to following instructions. For parallel pack, the activation current = quantity of cells in the pack × the standard cell activation current. The activation time will keep the same. For pack in series, the testing current, activation current, and activation time will all be the same as per single cells. But the resistor will adjust in accordance with voltage (R = pack voltage/ activation current * 1000 ohm) PDF
Режим активации

Дата модификации: 27.10.2016

Размер: 120.1 Кб

1 стр.

EEMB BATTERY E R 34 61 5M L i thium Thionyl Chlor i de Battery Br i e f D a t as h e et 3 Electrical Characteristics 1 Basic Specification (Typical values relative to cells stored for one year or less at + 30 C max.) ER34615M Typical Discharge Characteristics At (23 2 C) 4.0 14000mAh +23 C,2.0V cut off ) Nominal voltage 3.6V Standard discharge current 10mA Maximum continuous current 2000mA Maximum pulse current 3000mA 3.5 Voltage(V) Nominal capacity ( at10mA 3.0 2.5 2.0 2 1500mA 1.5 1.0 0.1 1 352 10mA 8.2 400mA 10 2 10 1.8K 2mA 10 3 10 4 Time(h) Operating temperature range -55 C- +85 C Storage temperature (recommended ) +30 C Max Weight 118g ER34615M Typical Voltage Vs. Temperature *High power type is spiral structure and best suit for high current discharge. *Underwriters Laboratories (UL) Component Recognition (File Number MH 20555). Voltage(V) 3.7 2 Dimension 3.6 3.5 2 mA 3.4 10 mA 3.3 3.2 400 mA 3.1 3.0 1500mA -30 -10 10 30 50 70 61.5Max. Temperature ( C) Capacity (Ah) Ф8.0Max. ER34615M Typical Capacity VS. Current 14.0 12.0 10.0 8.0 6.0 72 C 0C 4.0 -30 C 2.0 0.1 Ф34.0Max. Unit: mm 1 20 C 10 100 1000 10000 Current (mA) Hi-P O W E R T Y PE Note: Any representations in this brochure concerning performance, are for informational purposes only and are not construed as warranties either expressed or implied, of future performance. Http://eemb.com Global@eemb.com PDF
Документация на серию ER34615M

ER34615M

Дата модификации: 30.11.-1

Размер: 39.2 Кб

1 стр.

    Товары серии ER34615M

    Наименование i Упаковка Тип батареи Тип выводов Размер
    ER34615M (EEMB)

    		Li, SOCl2 батарея типоразмера D номинальным напряжением 3.6 В ёмкостью 14 Ач Траб: -55... 1 шт 34×34×60.5 мм
    ER34615M-FT (EEMB)

    		Li, SOCl2 батарея типоразмера D номинальным напряжением 3.6 В ёмкостью 14 Ач радиальные... 1 шт 34×34×60.5 мм
    ER34615M-FT 3.6V (EEMB)

    		Li, SOCl2 батарея типоразмера D номинальным напряжением 3.6 В ёмкостью 14 Ач радиальные... 34×34×61.5 мм
    ER34615M-FT_A00093 (EEMB)


    		 34×34×61.5 мм
