Серия соединителей провод - плата KLS1-2.54

Общие характеристики

	Раздел	Соединители провод - плата
	Расстояние между соседними контактами
	Рабочее напряжение контактов
	Количество рядов контактов

Документация на серию KLS1-2.54

PCB Connector PCB Connector Series KLS1-2.54 Pitch=2.54mm TYPE Ⅰ Electrical Specification: Rated Voltage: 250V AC.DC Rated Current: 3A Contact Resistance: 0.02 Ohm max Insulation Resistance: 1000M Ohm min Withstand voltage: 1000V AC/MIN Temperature range for usage : -25ºC~+85ºC P.C board thickness : 0.8~1.6mm Material: Housing: PA66 (PA66) UL94V-2 Contacts: Brass or Phosphor Bronze Plating: Tin 50u" over 100u" nickel Wire range : AWG#30~#22 1. 0 3 . 45 6. 5 5. 0 Pin 1 1. 3 Housing 2 . 54 * N + 0 . 56 2 . 54 *( N - 1 ) 6. 5 13 . 0 7. 9 2 . 54 ORDER INFORMATION Product NO.: KLS1-2 . 54-XX-H Type: H=Housing S=Straight Male pin Pitch: 2 . 54=2.54mm PIN Number : 02 ~ 20Pin T=Terminal R=High Right Male pin R1=Low Right Male pin All specification & dimensions are subject to change,please call your nearest KLS sales represesntative for update information

PDF

Документация на серию KLS1-2.54

KLS1-2.54.cdr

Дата модификации: 23.05.2023

Размер: 89.9 Кб

4 стр.

PDF

Документация на серию KLS1-2.54

D:\zhaojinying\working paper\Standard drawings\KLS1 Connector\Wire To Wire Connectors\2.54mm pitch\KLS1-2.54\L-KLS1-2.54 Model

Дата модификации: 26.02.2021

Размер: 275.8 Кб

6 стр.

найти KLS1-2.54.pdf

Товары серии KLS1-2.54

Наименование	Упаковка	Контакты	Расположение	Провод AWG	Коммерческое наименование
H-03 (KLS)					—
H-04 (KLS)	1 шт				—
H-05 (KLS)					—
H-08 (KLS)					—
H-09 (KLS)					—
HU 02F (KLS)	4000 шт			—
HU 07F (KLS)				—
HU 08F (KLS)	1 шт			—
HU 10F (KLS)				—
HU 13F (KLS)				—
HU 18F (KLS)	1 шт			—
HU 20F (KLS)	1 шт			—
HU TERMINALS [L-KLS1-2.54-T] (KLS)	1 шт		—		—

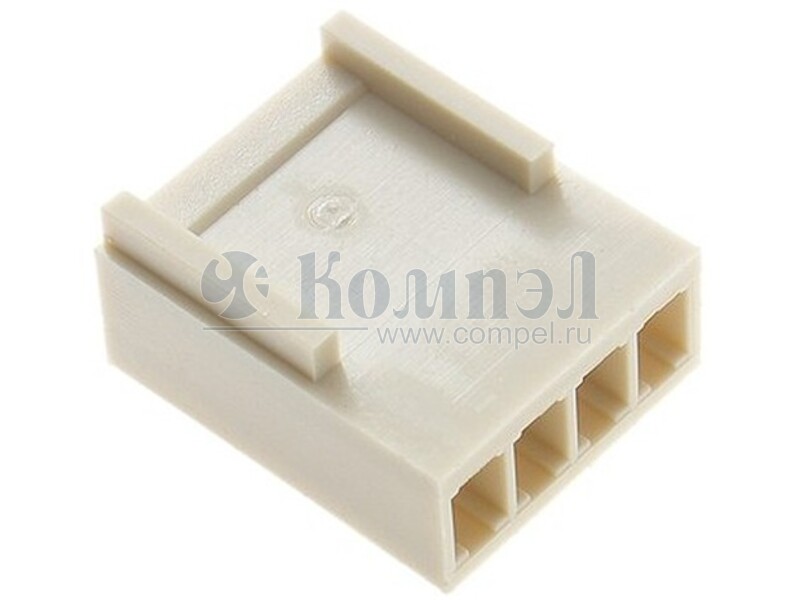

HU-04 корпус [L-KLS1-2.54-04-H] (KLS)	1 шт				—
HU-05F (KLS)					—
HU-06 [254H-06] [21-01-2067] [PW11-06F] [KLS1-2.54-06-H] (KLS)					—
HU-08 (KLS)	1 шт				—
HU-08 корпус [L-KLS1-2.54-08-H] (KLS)	1 шт				—

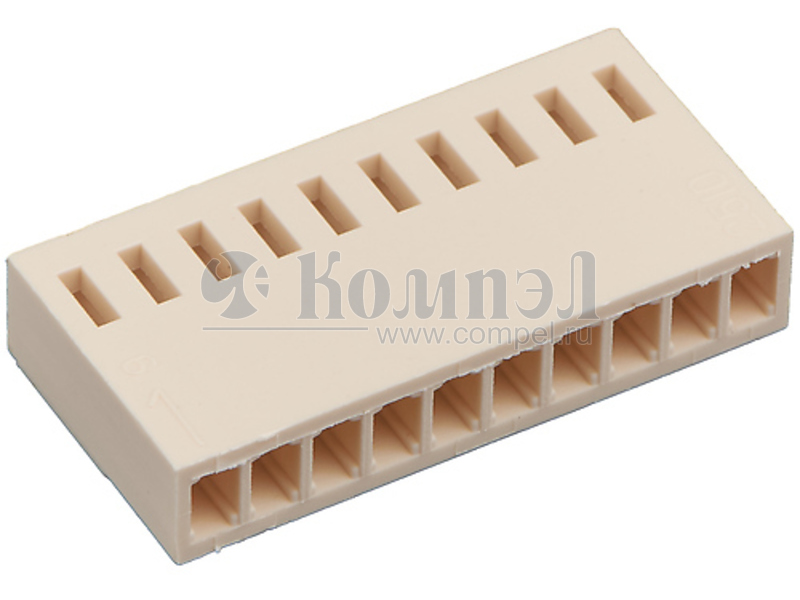

HU-10 (KLS) L-KLS1-2.54-10-H (KLS)	1000 шт			—
HU-10 L-KLS1-2.54-10-H (KLS)				—
HU-10 корпус [L-KLS1-2.54-10-H] (KLS)					—
HU-11 корпус [KLS1-2.54-11-H] (KLS)	1 шт				—
HU-13 (KLS)	1 шт				—
HU-15 корпус [KLS1-2.54-15-H] (KLS)					—
HU-17 (KLS)					—
HU-18 (KLS)	1 шт				—
HU-19 (KLS)					—

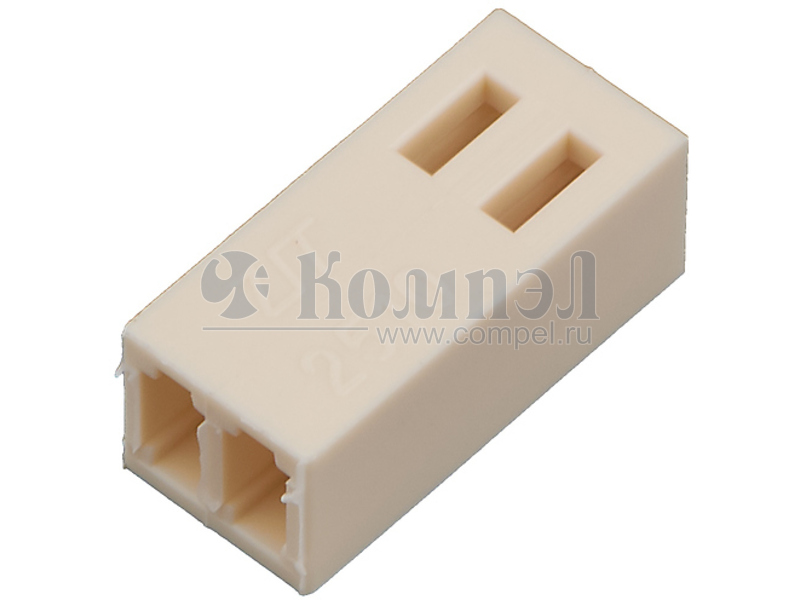

HU-2 (KLS) L-KLS1-2.54-02-H (KLS)	4000 шт			—
HU-20 [254H-20] [21-01-2207] [PW11-20F] [KLS1-2.54-20-H] (KLS)					—
HU-20 корпус [KLS1-2.54-20-H] (KLS)					—

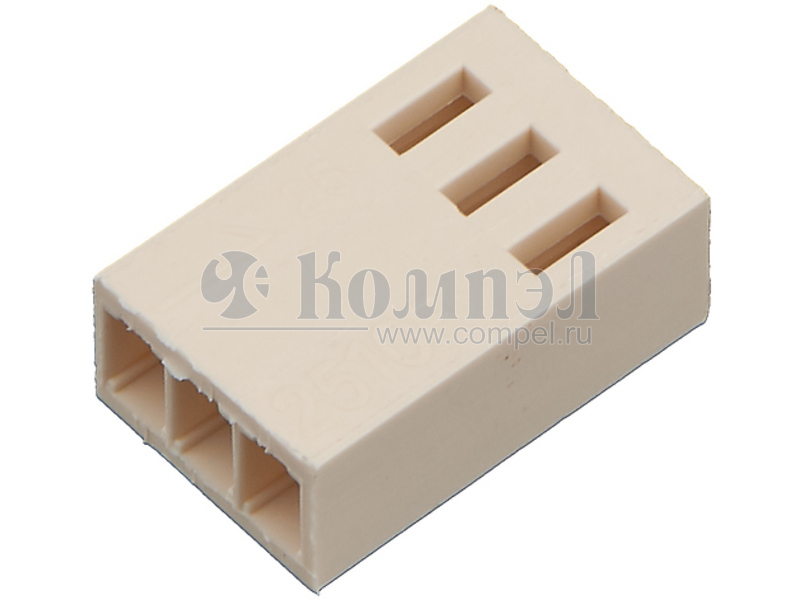

HU-3 (KLS) L-KLS1-2.54-03-H (KLS)	3000 шт			—

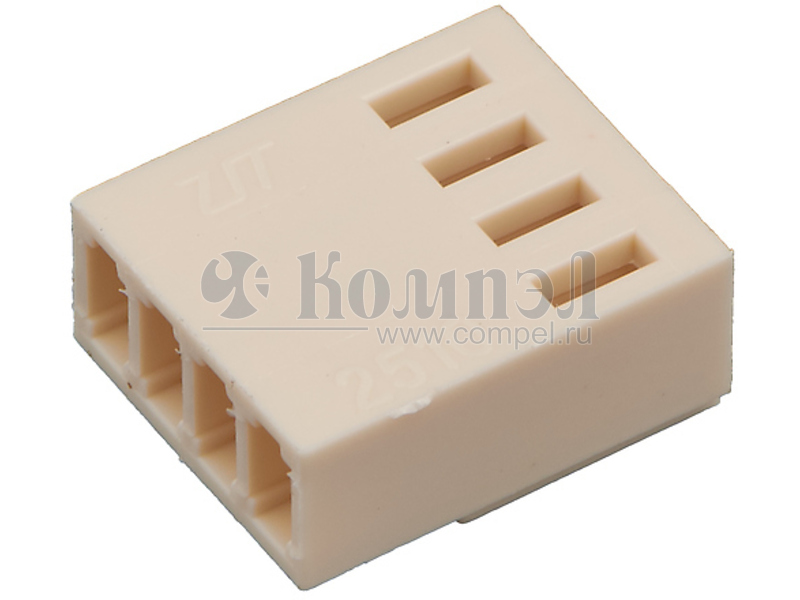

HU-4 (KLS) L-KLS1-2.54-04-H (KLS)	2000 шт			—
HU-5 (KLS) L-KLS1-2.54-05-H (KLS)	1000 шт			—

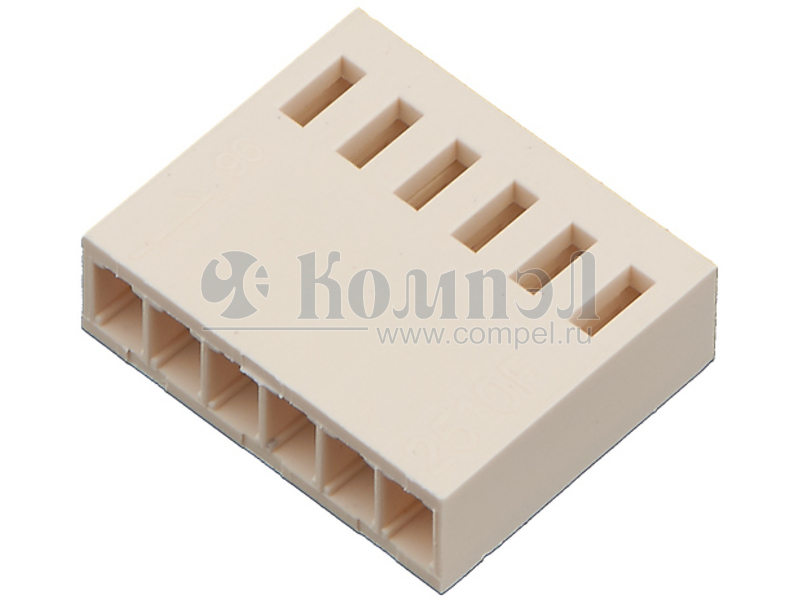

HU-6 (KLS) L-KLS1-2.54-06-H (KLS)	1000 шт			—

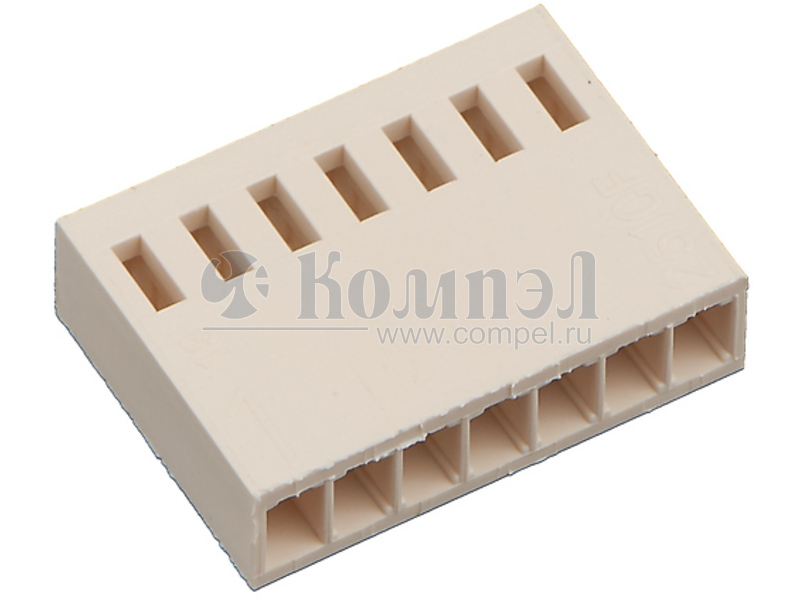

HU-7 (KLS)	1000 шт			—
HU-8 (KLS)	1000 шт			—
KLS1-2.54-02-H (KLS)	1 шт				—
KLS1-2.54-02-R (KLS)					—
KLS1-2.54-04-S (KLS)	1 шт				—
KLS1-2.54-05-H (KLS)	1 шт				—
KLS1-2.54-06-H (KLS)	1 шт				—
KLS1-2.54-06-R (KLS)	1 шт				—
KLS1-2.54-07-S (KLS)					—
KLS1-2.54-08-H (KLS)					—
KLS1-2.54-08-R (KLS)	1 шт				—
KLS1-2.54-10-R (KLS)					—
KLS1-2.54-12-R (KLS)	1 шт				—
KLS1-2.54-13-H (KLS)					—
KLS1-254-04-R [WF-04R] (KLS)	1 шт				—
KLS1-254-05-R [WF-05R] (KLS)	1 шт				—
KLS1-254-06-R [WF-06R] (KLS)	1 шт				—
L-KLS1-2.54-02-H (KLS) HU-2 (KLS)	4000 шт			—
L-KLS1-2.54-02-R (KLS) WF-2R (KLS)	2000 шт			—
L-KLS1-2.54-02-S (KLS) WF-2 (KLS)	2000 шт			—
L-KLS1-2.54-03-H (KLS) HU-3 (KLS)	3000 шт			—
L-KLS1-2.54-03-R (KLS) WF-3R (KLS)	2000 шт			—
L-KLS1-2.54-03-S (KLS) WF-3 (KLS)	2000 шт			—
L-KLS1-2.54-03-S / WF-3 (KLS)	1 шт				—
L-KLS1-2.54-04-H (KLS) HU-4 (KLS)	2000 шт			—
L-KLS1-2.54-04-R (KLS) WF-4R (KLS)	2000 шт			—
L-KLS1-2.54-04-S (KLS) WF-4 (KLS)	2000 шт			—
L-KLS1-2.54-05-H (KLS) HU-5 (KLS)	1000 шт
L-KLS1-2.54-05-R (KLS) WF-5R (KLS)	10000 шт			—
L-KLS1-2.54-05-S (KLS) WF-5 (KLS)	1000 шт			—
L-KLS1-2.54-05-S / WF-5 (KLS)	1 шт				—
L-KLS1-2.54-06-H (KLS) HU-6 (KLS)	1000 шт			—
L-KLS1-2.54-06-R (KLS) WF-6R (KLS)	5000 шт			—
L-KLS1-2.54-06-S (KLS) WF-6 (KLS)	1000 шт			—
L-KLS1-2.54-07-H (KLS) HU-7 (KLS)				—
L-KLS1-2.54-07-R (KLS) WF-7R (KLS)				—
L-KLS1-2.54-07-S (KLS) WF-7 (KLS)	5000 шт			—
L-KLS1-2.54-08-H (KLS) HU-8 (KLS)	10000 шт			—
L-KLS1-2.54-08-R (KLS) WF-8R (KLS)				—
L-KLS1-2.54-08-S (KLS) WF-8 (KLS)	1000 шт			—
L-KLS1-2.54-10-H (KLS) HU-10 (KLS)	1000 шт			—
L-KLS1-2.54-10-R (KLS) WF-10R (KLS)	2000 шт
L-KLS1-2.54-10-S (KLS) WF-10 (KLS)	1000 шт			—
L-KLS1-2.54-11-H (KLS)				—
L-KLS1-2.54-11-S (KLS)				—
L-KLS1-2.54-12-H (KLS)				—
L-KLS1-2.54-12-R (KLS)	1 шт			—
L-KLS1-2.54-12-S (KLS)	1000 шт			—
L-KLS1-2.54-13-H (KLS)				—
L-KLS1-2.54-13-R (KLS)				—
L-KLS1-2.54-13-S (KLS) WF-13 (KLS)				—
L-KLS1-2.54-14-S (KLS)				—
L-KLS1-2.54-15-H (KLS)				—
L-KLS1-2.54-16-R (KLS)				—
L-KLS1-2.54-16-S (KLS)				—
L-KLS1-2.54-18-R (KLS)				—
L-KLS1-2.54-20-H (KLS)				—
L-KLS1-2.54-20-R (KLS)				—
L-KLS1-2.54-T (KLS)	в ленте 10000 шт	—	—
L-KLS1-2.54-T reel (KLS)			—		—
L-KLS1-254-12-S [WF-12] (KLS)	1 шт				—
WF 02M (KLS)				—
WF 02MR (KLS)	1 шт			—
WF 03M (KLS)	1 шт			—
WF 03MR (KLS)	2000 шт			—
WF 04M (KLS)	2000 шт			—
