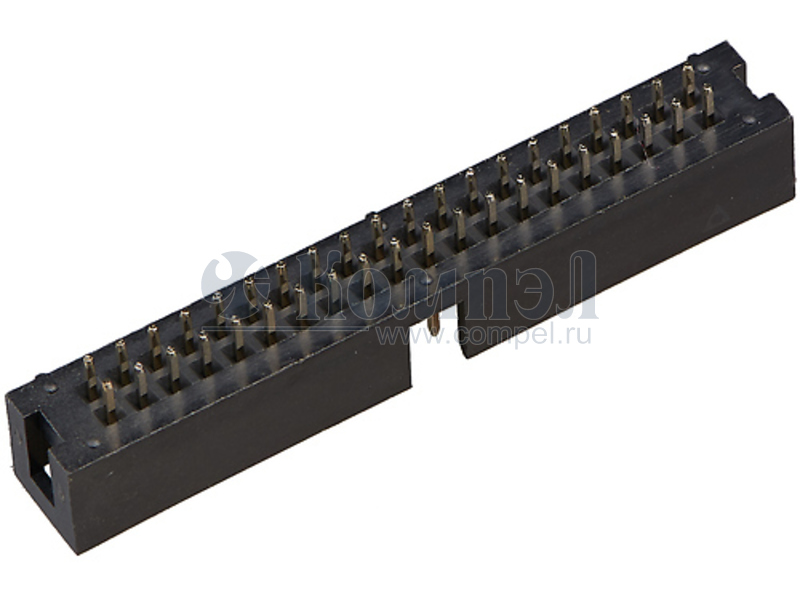

Серия Штыревые соединители KLS1-202

Общие характеристики

	Раздел	Штыревые соединители
	Тип
	Шаг между выводами

Документация на серию KLS1-202

Connector Box Header Series KLS1-202 Box Header 2.54mm(0.100") Straight pin Type Ⅰ Electrical Characteristics: Current Rating: 1 AMP Insulator Resistance: 5000MΩmin. at DC 500V Contact Resistance: 20mΩmax. at DC 100mA Operating Temperature: -45ºC~+105ºC Material: Housing:30% Glass filled PBT UL94V-0 Contacts: Brass Plating: Selective gold plated:gold plated on mating area and nickel pleated on wire cutting area Gold plated:2u". over 50u" nickel Tin plated:100u". over 50u" nickel Features: * Fully shrouded provides ultimate reliability, * With center polarization. *Straight,Right angle and Wire Wrap Srtraight Type P . C . B . Layout Long Dip ORDER INFORMATION Product No.: KLS1-202-XX-S-B Insulator Color: B=Black G=Gray L=Blue Pos. No. Tail Style: S=Straight Pin Box Header 2.54mm Series Number of Contacts: R=Right Pin XX=06~64Pin All specification & dimensions are subject to change,please call your nearest KLS sales represesntative for update information T=SMT Pin  PDF

Документация на серию KLS1-202

KLS1-202.cdr

Дата модификации: 12.09.2023

Размер: 152.7 Кб

3 стр.

• найти KLS1-202.pdf

Товары серии KLS1-202

Наименование	i	Упаковка	Выводов	Особенности
BH-10 [IDC-10MS] [KLS1-202-10-S-B] (KLS)		на поддоне 260 шт
BH-10R [KLS1-202-10-R-B] (KLS)
BH-14 [KLS1-202-14-S-B] (KLS)
BH-20 [IDC-20MS] [KLS1-202-20-S-B] (KLS)		1 шт
BH-20R [IDC-20MR] [KLS1-202-20-R-B] (KLS)		на поддоне 160 шт
BH-24 [KLS1-202-24-S-B] (KLS)
BH-24R [KLS1-202-24-R-B] (KLS)		на поддоне 140 шт
BH-26R [KLS1-202-26-R-B] (KLS)
BH-30R KLS1-202-30-R-B (KLS)			—	—
BH-34 [KLS1-202-34-S-B] (KLS)
BH-36R [KLS1-202-36-R-B] (KLS)
BH-40 (KLS)   DS1013-40SSIB1-B-0 (CONNFLY)		на поддоне 80 шт	—	—
BH-40 [KLS1-202-40-S-B] (KLS)
BH-40R [KLS1-202-40-R-B] (KLS)		на поддоне 80 шт	—	—
BH-60 (KLS)		на поддоне 60 шт
BH-60R (KLS)		на поддоне 60 шт
BH-64 (KLS)		на поддоне 60 шт
BH-64R (KLS)		1 шт
IDC-6MS (KLS)		1 шт
L-KLS1-202-06-R-B (KLS)			—	—
L-KLS1-202-06-S-B (KLS)		на поддоне 2800 шт	—	—
L-KLS1-202-08-R-B (KLS)			—	—
L-KLS1-202-08-S-B (KLS)		на поддоне 6000 шт	—	—
L-KLS1-202-08-T-B (KLS)			—	—
L-KLS1-202-10-R-B (KLS)   BH-10R (KLS)			—	—
L-KLS1-202-10-R-B-SG-3U (KLS)			—	—
L-KLS1-202-10-S-B (KLS)		на поддоне 260 шт	—	—
L-KLS1-202-10-T-B (KLS)   BHS-10 (KLS)		на поддоне 260 шт	—	—
L-KLS1-202-12-T-B (KLS)			—	—
L-KLS1-202-14-R-B (KLS)   BH-14R (KLS)		на поддоне 200 шт	—	—
L-KLS1-202-14-S-B (KLS)   IDC-14MS (KLS)			—	—
L-KLS1-202-14-T-B (KLS)   BHS-14 (KLS)		на поддоне 200 шт	—	—
L-KLS1-202-14-TC-B-R [BH-14S] (KLS)			—	—
L-KLS1-202-16-R-B (KLS)		на поддоне 1460 шт	—	—
L-KLS1-202-16-S-B (KLS)   BH-16 (KLS)		180 шт	—	—
L-KLS1-202-20-R-B (KLS)			—	—
L-KLS1-202-20-S-B (KLS)   BH-20 (KLS)		160 шт	—	—
L-KLS1-202-20-T-B (KLS)   BHS-20 (KLS)		на поддоне 160 шт	—	—
L-KLS1-202-24-S-B (KLS)		200 шт	—	—
L-KLS1-202-26-R-B (KLS)   IDC-26MR (KLS)		на поддоне 120 шт	—	—
L-KLS1-202-26-S-B (KLS)   BH-26 (KLS)			—	—
L-KLS1-202-26-T-B (KLS)			—	—
L-KLS1-202-30-R-B (KLS)			—	—
L-KLS1-202-30-S-B (KLS)			—	—
L-KLS1-202-30-T-B (KLS)   BHS-30 (KLS)		100 шт	—	—
L-KLS1-202-30-TC-B-R [BH-30S] (KLS)			—	—
L-KLS1-202-34-R-B (KLS)			—	—
L-KLS1-202-34-S-B (KLS)			—	—
L-KLS1-202-40-R-B (KLS)			—	—
L-KLS1-202-40-S-B (KLS)			—	—
L-KLS1-202-50-S-B (KLS)			—	—
L-KLS1-202-60-R-B (KLS)			—	—
L-KLS1-202-60-S-B (KLS)			—	—
L-KLS1-202-64-S-B (KLS)			—	—
