Серия соединителей провод - плата KLS1-5.08

Общие характеристики

	Раздел	Соединители провод - плата
	Расстояние между соседними контактами
	Рабочее напряжение контактов
	Сечение провода согласно AWG
	Количество рядов контактов

Документация на серию KLS1-5.08

PCB Connector PCB Connector Series KLS1-5.08 Pitch=5.08mm TYPE Ⅰ Electrical Specification: Rated Voltage: 250V AC.DC Rated Current: 5A Contact Resistance: 0.02 Ohm max Insulation Resistance: 1000M Ohm min Withstand voltage: 1500V AC/MIN Temperature range for usage : -25ºC~+85ºC P.C board thickness : 1.6mm Material: Housing: PA66 (PA66) UL94V-2 Contacts: Brass or Phosphor Bronze Plating: Tin 50u" over 100u" nickel Wire range : AWG#24~#18 Housing 5 . 08 * N - 0 . 08 2. 5 1 . 14 5 . 08 *( N - 1 ) Pin 30 6 . 35 5 . 08 2 . 03 * 2 . 03 16 7. 9 1 . 14 ORDER INFORMATION Product NO.: KLS1-5 . 08-XX-H Type: H=Housing S=Straight Male pin Pitch: 5 . 08=5.08mm T=Terminal R=Right Male pin PIN Number: 02 ~ 14Pin All specification & dimensions are subject to change,please call your nearest KLS sales represesntative for update information

PDF

Документация на серию KLS1-5.08

KLS1-5.08.cdr

Дата модификации: 24.05.2023

Размер: 89.3 Кб

4 стр.

найти KLS1-5.08.pdf

Товары серии KLS1-5.08

Наименование	Упаковка	Контакты	Расположение	Коммерческое наименование
KLS1-5.08-03-H (KLS)				—
KLS1-5.08-04-H (KLS)	1 шт			—
KLS1-5.08-05-H (KLS)				—
KLS1-5.08-06-H (KLS)	500 шт			—
KLS1-5.08-06-S (KLS)	1 шт			—

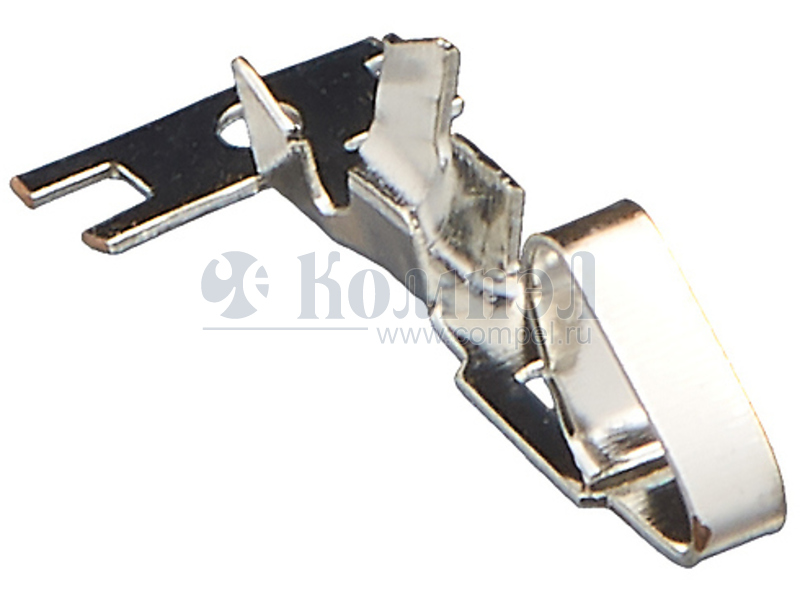

KLS1-5.08-T (KLS)	1 шт		—	—
KLS1-508-04-H [MHU-04] (KLS)	1 шт			—
KLS1-508-04-S [MPW-04] (KLS)				—
KLS1-508-06-H [MHU-06] without leads (KLS)				—
KLS1-508-08-H [MHU-08] without leads (KLS)	1 шт			—
KLS1-508-08-S [MPW-08] (KLS)	1 шт			—
L-KLS1-5.08-02-H (KLS) MHU-2 (KLS)	1000 шт

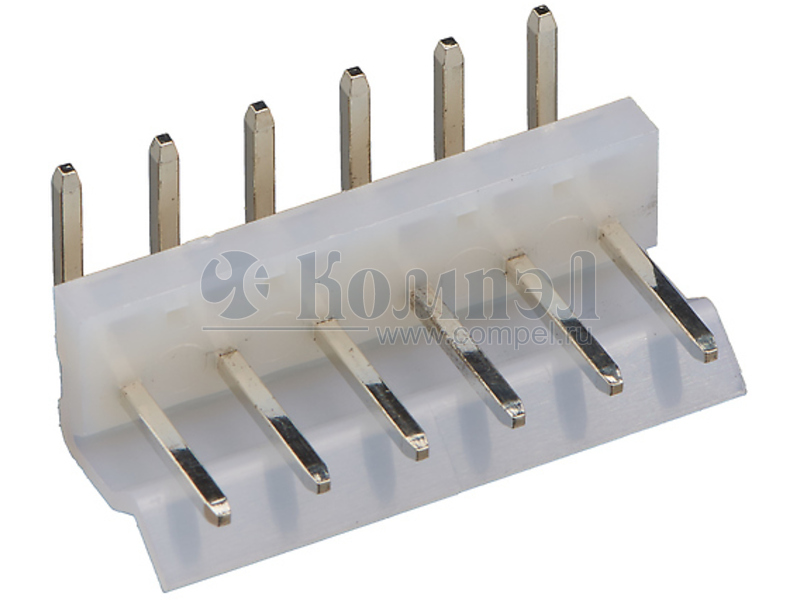

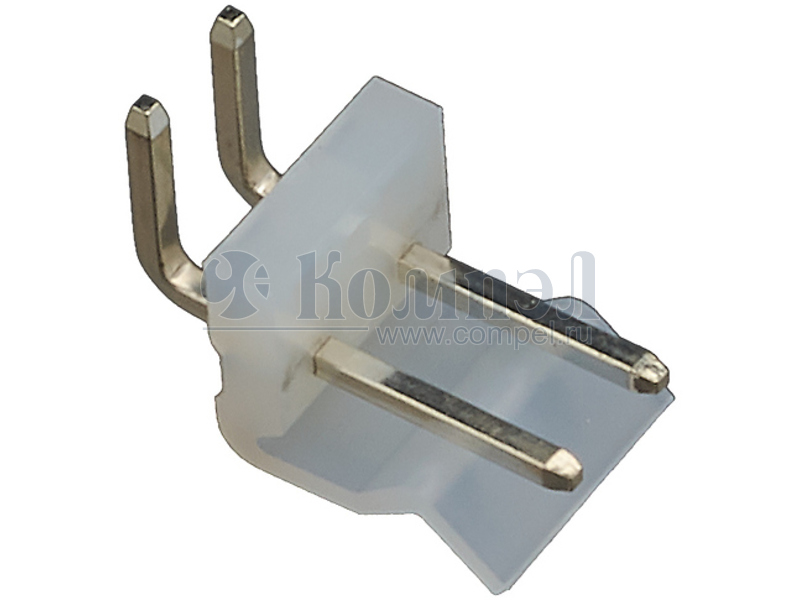

L-KLS1-5.08-02-R (KLS) MPW-2R (KLS)	10000 шт
L-KLS1-5.08-02-R / MPW-2R (KLS)				—
L-KLS1-5.08-02-S (KLS) MPW-2 (KLS)	1000 шт
L-KLS1-5.08-03-H (KLS) MHU-3 (KLS)	1000 шт

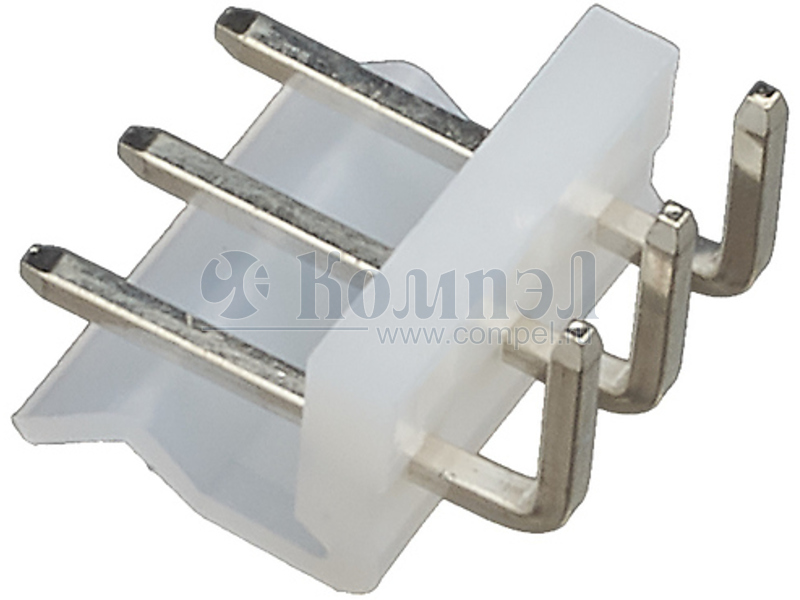

L-KLS1-5.08-03-R (KLS) MPW-3R (KLS)	3000 шт

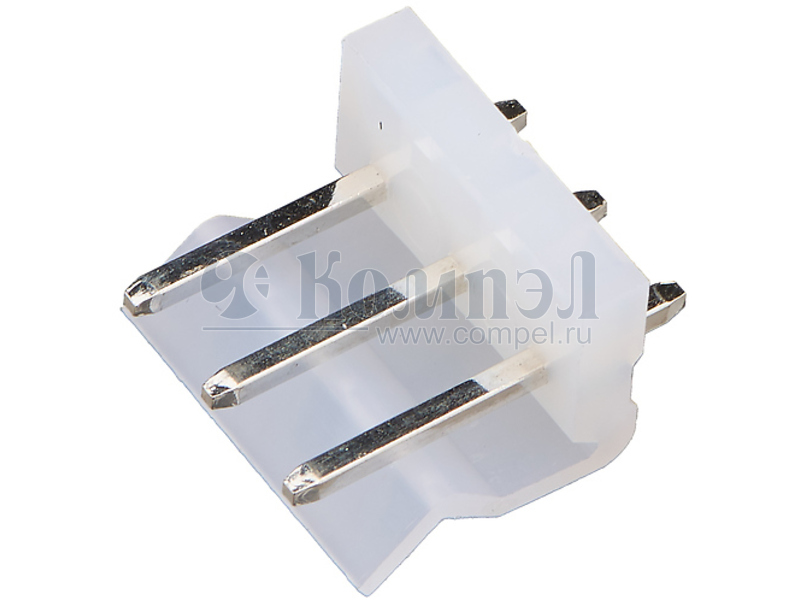

L-KLS1-5.08-03-S (KLS) MPW-3 (KLS)	1000 шт

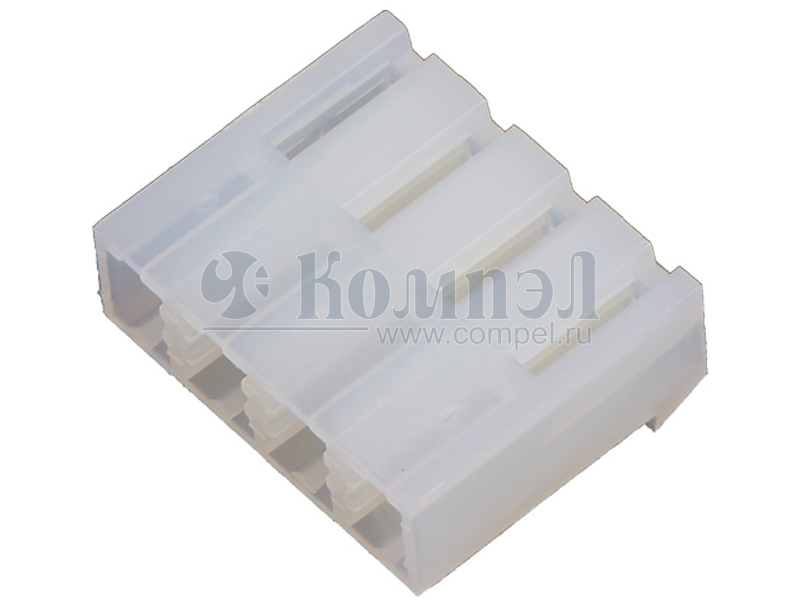

L-KLS1-5.08-04-H (KLS) MHU-4 (KLS)	1000 шт
L-KLS1-5.08-04-R (KLS) MPW-4R (KLS)	5000 шт

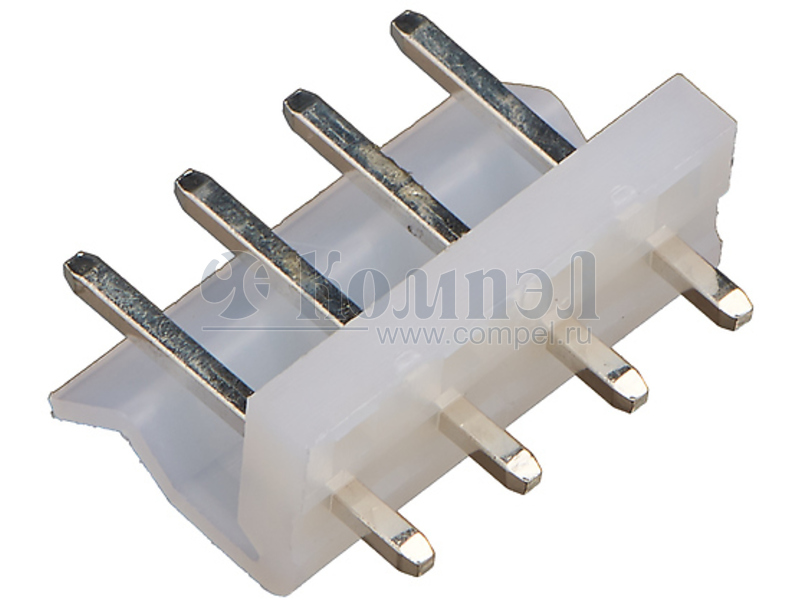

L-KLS1-5.08-04-S (KLS) MPW-4 (KLS)	1000 шт
L-KLS1-5.08-05-H (KLS) MHU-5 (KLS)	500 шт
L-KLS1-5.08-05-R (KLS) MPW-5R (KLS)
L-KLS1-5.08-05-S (KLS) MPW-5 (KLS)	500 шт
L-KLS1-5.08-06-H (KLS) MHU-6 (KLS)	500 шт
L-KLS1-5.08-06-R (KLS) MPW-6R (KLS)
L-KLS1-5.08-06-S (KLS) MPW-6 (KLS)	500 шт
L-KLS1-5.08-10-S (KLS)
L-KLS1-5.08-12-H (KLS)
L-KLS1-5.08-12-S (KLS)
L-KLS1-5.08-14-H (KLS)
L-KLS1-5.08-14-S (KLS)
L-KLS1-5.08-18-H (KLS)
L-KLS1-5.08-18-S (KLS)
L-KLS1-5.08-T (KLS)	в ленте 5000 шт	—	—
MHU 02F (KLS)
MHU 06F (KLS)	1 шт
MHU 10F (KLS)
MHU-11 (KLS)				—
MHU-13 (KLS)				—
MHU-14 (KLS)				—
MHU-15 (KLS)				—
MHU-16 (KLS)				—
MHU-17 (KLS)				—
MHU-18 (KLS)				—
MHU-19 (KLS)				—
MHU-2 (KLS) L-KLS1-5.08-02-H (KLS)	1000 шт
MHU-20 (KLS)				—
MHU-3 (KLS) L-KLS1-5.08-03-H (KLS)	1000 шт
MHU-4 (KLS)	1000 шт
MHU-5 (KLS)	500 шт
MHU-6 (KLS)	500 шт
MPW-03R (KLS)				—
MPW-05R (KLS)				—
MPW-06R (KLS)	1 шт			—
MPW-07R (KLS)				—
MPW-09R (KLS)				—
MPW-10 [KLS1-5.08-10-S] (KLS)				—
MPW-11 (KLS)				—
MPW-11R (KLS)				—
MPW-12 (KLS)	200 шт			—
MPW-12R (KLS)				—
MPW-13 (KLS)				—
MPW-13R (KLS)				—
MPW-14 (KLS)	1 шт			—
MPW-14R (KLS)				—
MPW-15 (KLS)				—
MPW-15R (KLS)				—
MPW-16 (KLS)				—
MPW-16R (KLS)				—
MPW-17R (KLS)				—
MPW-18 (KLS)				—
MPW-18R (KLS)				—
MPW-19 (KLS)				—
MPW-19R (KLS)				—
MPW-20 (KLS)	1 шт			—
MPW-20R (KLS)				—
MPW-2R (KLS)	1000 шт
MPW-3 (KLS) DS1074-3MVT6 (CONNFLY)	1000 шт
MPW-3R (KLS)	1000 шт
MPW-4 (KLS) DS1074-4MVT6 (CONNFLY)	1000 шт
MPW-4R (KLS)	500 шт
MPW-5 (KLS)	500 шт
MPW-5R (KLS)	500 шт
MPW-6 (KLS)	500 шт
MPW-6R (KLS)	500 шт
