Серия AC-DC сетевых преобразователей IQ-60

MEAN WELL

Общие характеристики

 Раздел AC-DC сетевые преобразователи
Выходная мощность (ном)
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум

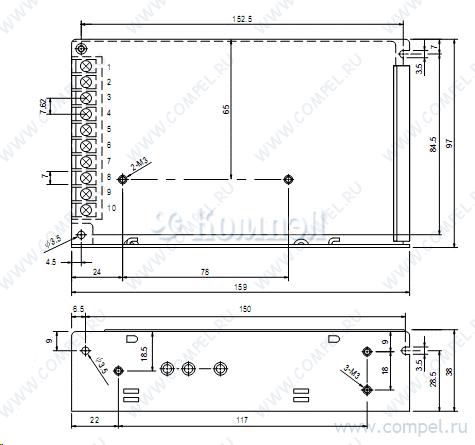

Размер 159×97×38 мм
Рабочая температура

Документация на серию IQ-60

IQ-60 60W Isolated Quad Output Switching Power Supply series Features : Isolated output & GND for CH1,CH2 & CH3,CH4 Universal AC input/Full range Protections:Short circuit/Over load/Over voltage LED indicator for power on 100% full load burn-in test Fixed switching frequency at 67KHz 2 years warranty SPECIFICATION MODEL IQ-60D CH1 CH2 CH3 CH4 CH1 CH2 CH3 DC VOLTAGE 5V 12V -12V 24V 5V 15V -15V 24V RATED CURRENT 3A 0.5A 0.5A 1.3A 3A 0.5A 0.5A 1.25A CURRENT RANGE 0.5 ~ 3A 0.1 ~ 1A 0.1 ~ 1A 0.2 ~ 2A 0.5 ~ 3A 0.1 ~ 1A 0.1 ~ 1A 0.2 ~ 2A RATED POWER 58.2W 150mVp-p 150mVp-p 240mVp-p PEAK LOAD (3sec.) OUTPUT IQ-60F OUTPUT 60W Note.4 70W RIPPLE & NOISE (max.) Note.2 80mVp-p 120mVp-p 120mVp-p 240mVp-p VOLTAGE ADJ. RANGE CH1 : 4.75 ~ 5.5V VOLTAGE TOLERANCE Note.3 3.0% 8.0% INPUT CH4 80mVp-p CH1 : 4.75 ~ 5.5V 3.0% 8.0% 8.0% 8.0% 8.0% 8.0% LINE REGULATION 1.0% 2.0% 2.0% 2.0% 1.0% 2.0% 2.0% 2.0% LOAD REGULATION 2.0% 5.0% 5.0% 5.0% 2.0% 5.0% 5.0% 5.0% SETUP, RISE TIME 300ms, 20ms/230VAC 800ms, 20ms/115VAC at full load HOLD TIME (Typ.) 80ms/230VAC VOLTAGE RANGE 90 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 76% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 1.8A/115VAC 0.9A/230VAC COLD START 20A/115VAC 40A/230VAC 18ms/115VAC at full load 127 ~ 370VDC LEAKAGE CURRENT <1mA / 240VAC OVER LOAD 70 ~ 90W rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION 5V: 5.75 ~ 6.75V Protection type : Hiccup mode, recovers automatically after fault condition is removed -10 ~ +60 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 )on +5V output 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes SAFETY STANDARDS UL60950-1, TUV EN60950-1 Approved WITHSTAND VOLTAGE I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC SAFETY & ISOLATION RESISTANCE EMC (Note 5) I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B HARMONIC CURRENT Compliance to EN61000-3-2,-3 EMS IMMUNITY MTBF OTHERS NOTE DIMENSION PACKING Compliance to EN61000-4-2,3,4,5,6,8,11, ENV50204, EN55024, Light industry level, criteria A 313K hrs min. MIL-HDBK-217F (25 159*97*38mm (L*W*H) 0.55Kg; 24pcs/14.2Kg/0.75CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. 5% Duty cycle maximum within every 1min. Average output power should not exceed the rated power. 5. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:IQ-60-SPEC 2006-08-01 PDF
Документация на серию IQ-60

\\Fileserver-s\doc-control\do

Дата модификации: 21.08.2006

Размер: 413.1 Кб

2 стр.

    Товары серии IQ-60

    Наименование i Упаковка Выход
    IQ-60D (MW)

    		AC-DC сетевой преобразователь - P вых: 58 Вт; Выход: 5 В, 12 В, -12 В, 24 В; U1: 4.75..... в коробках 24 шт
    IQ-60F (MW)

    		AC-DC сетевой преобразователь - P вых: 58 Вт; Выход: 5 В, 15 В, -15 В, 24 В; U1: 4.75..... 1 шт
