Серия LED-драйверов LPF-90D

Общие характеристики

Раздел LED-драйверы
Тип преобразователя
Мощность выходная
Напряжение сети/входное номинальное
Режим стабилизации
Тип диммирования ШИМ, 1-10 В, потенциометр внешний
Исполнение конструктивное
Степень защиты (IP)
Диапазон входных напряжений (AC)
Диапазон входных напряжений (DC)
Напряжение изоляции вход-выход
Количество выходов
Коэффициент мощности
Функция защиты КЗ, перегрузка, перенапряжение, перегрев
Рабочая температура

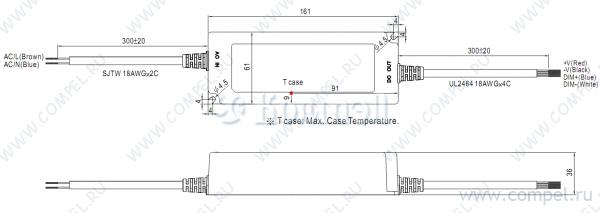

Размер 161×61×36 мм
Применение
Особенности LED драйвер, ККМ, низкие пульсации, димминг

Документация на серию LPF-90D

LPF-90D 90W Single Output Switching Power Supply series Features : Universal AC input / Full range (up to 305VAC) Built-in active PFC function High efficiency up to 90.5% Protections: Short circuit / Overload / Over voltage / Over temperature Cooling by free air convection Fully isolated plastic case Fully encapsulated with IP67 level (Note.6) Class power unit, no FG Built-in 3 in 1 dimming function (1~10Vdc or PWM signal or resistance) Suitable for LED lighting and moving sign applications Compliance to worldwide safety regulations for lighting Suitable for dry / damp / wet locations 3 years warranty F 110 M M SELV SPECIFICATION MODEL DC VOLTAGE LPF-90D-15 LPF-90D-20 LPF-90D-24 LPF-90D-30 15V 20V 24V 30V 36V 42V 48V 54V 12 ~ 20V 14.4 ~ 24V 21.6 ~ 36V 25.2 ~ 42V 28.8 ~ 48V 32.4 ~ 54V CONSTANT CURRENT REGION Note.4 9 ~ 15V OUTPUT 4.5A 3.75A 2.5A 2.15A 1.88A 1.67A 75W 90W 90W 90W 90W 90.3W 90.24W 90.18W 150mVp-p 150mVp-p 200mVp-p 200mVp-p 200mVp-p 200mVp-p 200mVp-p RIPPLE & NOISE (max.) Note.2 150mVp-p VOLTAGE TOLERANCE Note.3 4.0% 4.0% 4.0% 4.0% LINE REGULATION 0.5% 0.5% 0.5% LOAD REGULATION 1.5% 1.0% 0.5% Note.7 2000ms, 200ms at 95% load 16ms/230VAC Note.5 90 ~ 305VAC 4.0% 0.5% 4.0% 4.0% 0.5% 4.0% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 230VAC / 115VAC 16ms/115VAC at full load 127 ~ 431VDC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) PF>0.97/115VAC, PF>0.96/230VAC, PF>0.95/277VAC at full load (Please refer to "Power Factor Characteristic" curve) EFFICIENCY (Typ.) AC CURRENT (Typ.) INRUSH CURRENT(Typ.) 89.5% 89% 90% 0.95A / 115VAC 0.5A / 230VAC COLD START 70A/230VAC LEAKAGE CURRENT <0.75mA / 277VAC Note.4 PROTECTION OVER VOLTAGE 90.5% 90.5% 90.5% 90.5% 54 ~ 60V 59 ~ 65V 95 ~ 108% Protection type : Constant current limiting, recovers automatically after fault condition is removed 47 ~ 53V 34 ~ 38V 18 ~ 21V 28 ~ 34V 41 ~ 46V 23 ~ 27V Protection type : Shut down o/p voltage, re-power on to recover 90 10 (RTH2) Protection type : Shut down o/p voltage, re-power on to recover WORKING TEMP. -40 ~ +70 VIBRATION 90.5% 0.4A / 277VAC OVER TEMPERATURE WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT (Refer to "Derating Curve") 20 ~ 95% RH non-condensing -40 ~ +80 0.03%/ , 10 ~ 95% RH (0 ~ 50 ) 10 ~ 500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes SAFETY STANDARDS UL8750, EN61347-1, EN61347-2-13 independent, IP67 approved ; Design refer to UL60950-1, TUV EN60950-1 WITHSTAND VOLTAGE I/P-O/P:3.75KVAC ISOLATION RESISTANCE I/P-O/P:100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55015, EN61000-3-2 Class C ( 60% load) ; EN61000-3-3 EMC EMISSION EMC IMMUNITY MTBF DIMENSION PACKING NOTE LPF-90D-54 5A OVER CURRENT OTHERS LPF-90D-48 RATED POWER VOLTAGE RANGE EMC LPF-90D-42 RATED CURRENT HOLD UP TIME (Typ.) SAFETY & LPF-90D-36 18 ~ 30V 3A SETUP, RISE TIME INPUT IP67 Compliance to EN61000-4-2,3,4,5,6,8,11; EN61547, EN55024, light industry level(surge 2KV), criteria A 267.2Khrs min. MIL-HDBK-217F (25 ) 161*61*36mm (L*W*H) 0.7Kg; 20pcs/15Kg/0.73CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Constant current operation region is within 60% ~100% rated output voltage. This is the suitable operation region for LED related applications, but please reconfirm special electrical requirements for some specific system design. 5. Derating may be needed under low input voltages. Please check the static characteristics for more details. 6. Suitable for indoor use or outdoor use without direct sunlight exposure. Please avoid immerse in the water over 30 minutes. 7. Length of set up time is measured at cold first start. Turning ON/OFF the power supply may lead to increase of the set up time. 8. The power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment manufacturers must re-qualify EMC Directive on the complete installation again. 9. Please do not use with LED driver. File Name:LPF-90D-SPEC 2011-06-28 PDF
Документация на серию LPF-90D

LPF-90D.cdr

Дата модификации: 29.06.2011

Размер: 244.4 Кб

4 стр.

    Товары серии LPF-90D

    Наименование i Упаковка Напряжение выходное Ток выходной Эффективность Шум/пульсации
    LPF-90D-15 (MW) AC-DC сетевой преобразователь - P вых: 90 Вт; Выход: 15 В; U1: 9...15 В; I1: 5 А; Стаби... 1 шт
    LPF-90D-20 (MW) AC-DC сетевой преобразователь - P вых: 90 Вт; Выход: 20 В; U1: 12...20 В; I1: 4.5 А; Ст...
    LPF-90D-24 (MW) AC-DC сетевой преобразователь - P вых: 90 Вт; Выход: 24 В; U1: 14.4...24 В; I1: 3.75 А;... 1 шт
    LPF-90D-30 (MW) AC-DC сетевой преобразователь - P вых: 90 Вт; Выход: 30 В; U1: 15...30 В; I1: 3 А; Стаб...
    LPF-90D-36 (MW) AC-DC сетевой преобразователь - P вых: 90 Вт; Выход: 36 В; U1: 22...36 В; I1: 2.5 А; Ст... 1 шт
    LPF-90D-42 (MW) AC-DC сетевой преобразователь - P вых: 90 Вт; Выход: 42 В; U1: 25...42 В; I1: 2.15 А; С... 1 шт
    LPF-90D-48 (MW) AC-DC сетевой преобразователь - P вых: 90 Вт; Выход: 48 В; U1: 28.8...48 В; I1: 1.88 А;... 1 шт
    LPF-90D-54 (MW) AC-DC сетевой преобразователь - P вых: 90 Вт; Выход: 54 В; U1: 32.4...54 В; I1: 1.67 А;... 1 шт
