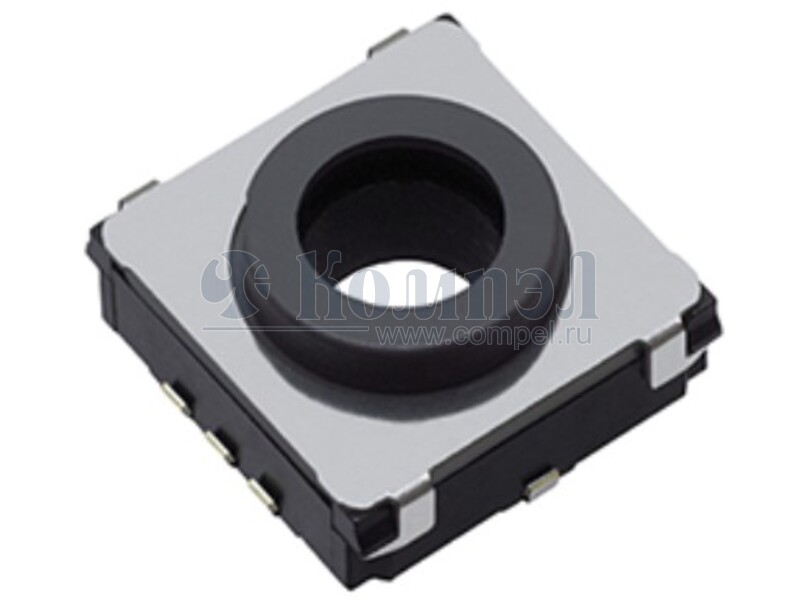

Серия кнопок без фиксации EVPAD

Panasonic Industrial Europe GmbH

Общие характеристики

 Раздел Кнопки без фиксации
Электрическая цепь контактной группы
Максимальный рабочий ток
Максимальное рабочее напряжение
Относительная ориентация на плате
Сила нажатия для переключения
Тип актуатора

Документация на серию EVPAD

Light Touch Switches/EVPAD 10 mm Square Center Space Long Travel SMD Light Touch Switches Type: EVPAD Features The open center space allows for flexibility in choosing a LED Up to a 4.2-mm diameter chip LED can be mounted. Provides an excellent operational feel. • Crisp tactile feedback • Long stroke (1 mm) Supports auto reflow soldering. Recommended Applications Operating switches for car electronic equipment (car audio systems, car air conditioners, etc.) Explanation of Part Numbers 1 2 3 Product Code 4 5 6 7 8 9 0 4 K Operating Force Type Specifications Type Snap action/Push-on type SPST Rating 10 μA 2 V DC to 50 mA 12 V DC (Resistive load) Contact Resistance Electrical 100 mΩ max. Insulation Resistance Mechanical Endurance 100 MΩ min. (at 100 V DC) Dielectric Withstanding Voltage 250 V AC for 1 minute Bouncing 10 ms max. (ON, OFF) Operating Force 4.0 N±0.8 N Travel 1.0 mm±0.15 mm Operating Life 100,000 cycles min. Operating Temperature –40 °C to +85 °C –40 °C to +85 °C (Bulk) –20 °C to +60 °C (Taping) Storage Temperature Minimum Quantity/Packing Unit 1,000 pcs. Embossed Taping (Reel Pack) Quantity/Carton  LQGXVWULDOSDQDVRQLFFRPDFH 5,000 pcs. ー1ー PDF
Документация на серию EVPAD

10mm Square Center Space Long Travel SMD ANCTB42E_201903-Fd

Дата модификации: 07.07.2020

Размер: 306.1 Кб

7 стр.

Light Touch Switches/EVPAD 10 mm Square Center Space Long Travel SMD Light Touch Switches Type: EVPAD ■ Features ● The open center space allows for flexibility in choosing a LED Up to a 4.2-mm diameter chip LED can be mounted. ● Provides an excellent operational feel. • Crisp tactile feedback • Long stroke (1 mm) ● Supports auto reflow soldering. ■ Recommended Applications ● Operating switches for car electronic equipment (car audio systems, car air conditioners, etc.) ■ Explanation of Part Numbers 1 2 3 4 5 E V P A D Product Code 6 7 Type 8 9 Height 6th J K Terminal 8 Terminals 6 Terminals ■ Specifications Type Snap action/Push-on type SPST Rating Contact Resistance Electrical Insulation Resistance Dielectric Withstanding Voltage Bouncing Operating Force 10 µA 2 Vdc to 50 mA 12 Vdc (Resistive load) 100 m액 max. 100 M액 min. (at 100 Vdc) 250 Vac for 1 minute 10 ms max. (ON, OFF) 4.0 N±0.8 N Mechanical Travel Endurance Operating Life Operating Temperature Storage Temperature Minimum Quantity/Packing Unit Quantity/Carton 1.0 mm±0.15 mm 100000 cycles min. –40 °C to +85 °C –40 °C to +85 °C (Bulk) –20 °C to +60 °C (Taping) 1000 pcs. Embossed Taping (Reel Pack) 5000 pcs. Design and specifications are each subject to change without notice. Ask factory for the current technical specifications before purchase and/or use. Should a safety concern arise regarding this product, please be sure to contact us immediately. Jun. 2008 PDF
Документация на EVPADJ04K

Дата модификации: 19.06.2008

Размер: 158.5 Кб

3 стр.

    Товары серии EVPAD

    Наименование i Упаковка Монтаж Особенности
    EVPADJ04K (PAN)

    EVPADK04K (PAN)

    		1000 шт
    EVPADK04KL (PAN)

    		в ленте 1000 шт для применений с SMD светодиодом
