Миниатюрные тактовые кнопки Panasonic – новое поступление на склад Компэл

13 мая 2021

Panasonic, один из мировых лидеров по производству высококачественных электромеханических компонентов, и Компэл представляют масштабное расширение складской программы. В частности, на складе Компэл представлены ведущие серии SMD-тактовых переключателей Panasonic в миниатюрных корпусах:

Серия/Внешний вид	Типоразмер, мм	Количество циклов коммутации (мин.)	Конфигурация контактов	Резистивная нагрузка (DC)	Особенности
EVPAA	3,5 x 2,9 x 1,7	100 000…1 000 000	SPST	0,01…20 мА, 2…15 В	Горизонтальное исполнение, J-выводы, заземляющий контакт

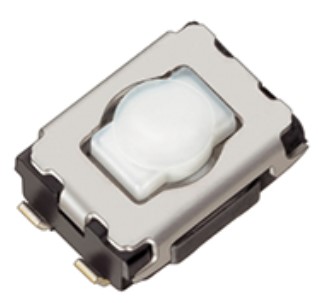

EVQP2	4,7 x 3,5 x 2,5	200 000…1 000 000		0,01…20 мА, 2…15 В	Горизонтальное исполнение, J-выводы, заземляющий контакт
EVQP7	3,5 x 3,55 x 1,35	100 000		0,01…50 мА, 2…12 В	Угловое исполнение, L-, J-, прямые выводы, уловитель на плату
EVQPU	4,7 x 4,5 x 1,65	100 000		0,01…50 мА, 2…12 В	Угловое исполнение,  J-, прямые выводы, уловитель на плату
EVQPL	4,9 x 4,9 x 1,5	200 000…500 000		0,01…20 мА, 2…15 В	Горизонтальное исполнение, J-выводы, заземляющий контакт

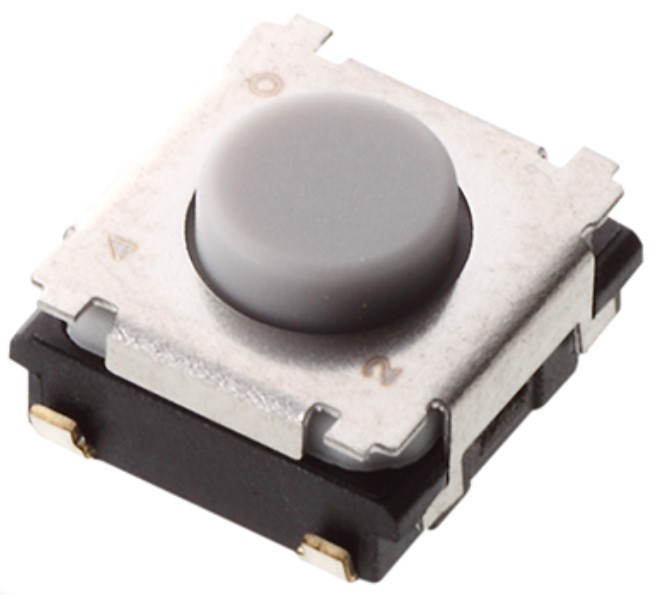

EVPBF	6,0 x 6,0 x 3,5	100 000…1 000 000		0,01…20 мА, 2…15 В	Горизонтальное исполнение, J-выводы

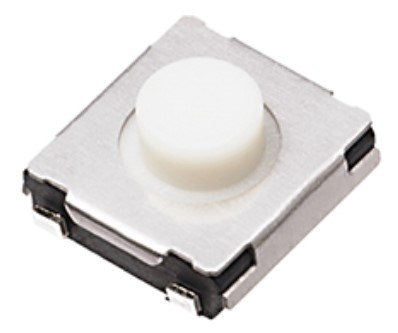

EVQQ2	6,5 x 6,0 x 2,0 6,5 x 6,0 x 2,5 6,5 x 6,0 x 3,1	100 000…2 000 000		0,01…20 мА, 2…15 В	Горизонтальное исполнение, J-выводы, заземляющий контакт

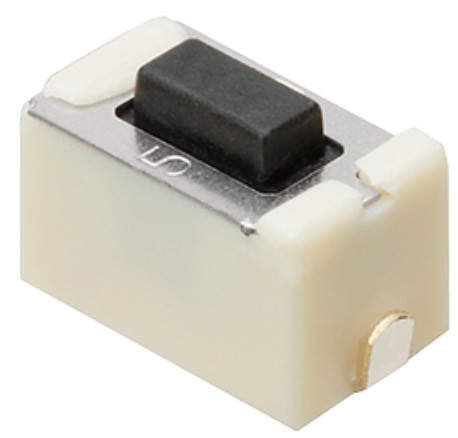

EVQPE1	6,0 x 3,5 x 4,3	30 000…50 000		0,01…50 мА, 2…12 В	Горизонтальное исполнение, J-выводы

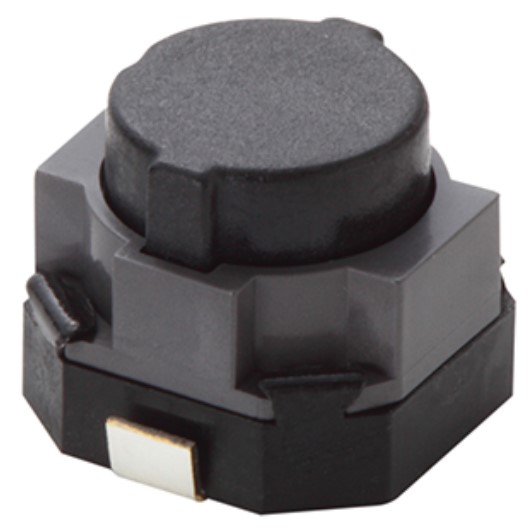

EVPAS	6,0 x 6,1 x 5,0	100 000…300 000		0,01…50 мА, 2…12 В	Горизонтальное исполнение, J-выводы

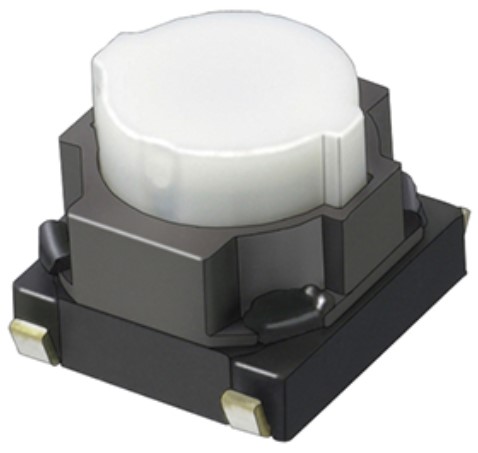

EVQ9P	6,0 x 6,1 x 5,0	30 000…100 000		0,01…50 мА, 2…12 В	Горизонтальное исполнение, J-выводы

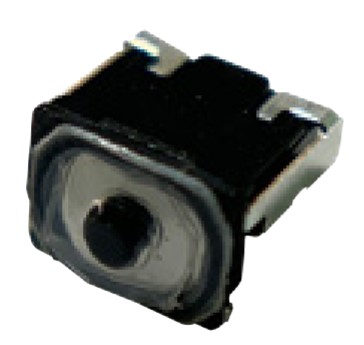

EVPBS	2,8 x 2,3 x 1,95	300 000		0,01…20 мА, 2…15 В	Угловое исполнение, краевой монтаж, заземляющий контакт

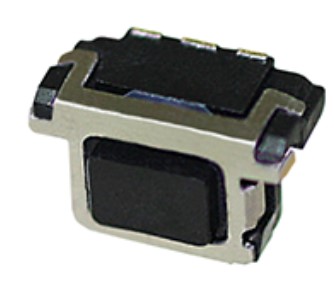

EVPAE	4,5 × 2,25 x 2,9	200 000		0,01…20 мА, 2…15 В	Угловое исполнение, краевой монтаж, L-выводы, заземляющий контакт

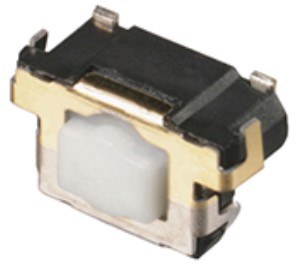

EVQP4	6,2 x 3,0 x 3,5	200 000…1 000 000		0,01…20 мА, 2…15 В	Угловое исполнение, краевой монтаж, заземляющий контакт

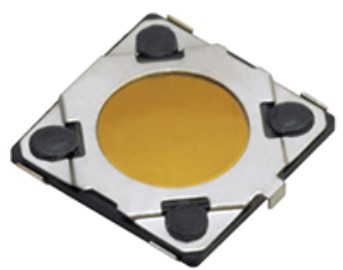

EVQ6P6, EVQP6	4,1 x 4,1 x 0,43	500 000…1 000 000		0,01…20 мА, 2…15 В	Пылезащита, горизонтальное исполнение, заземляющий контакт

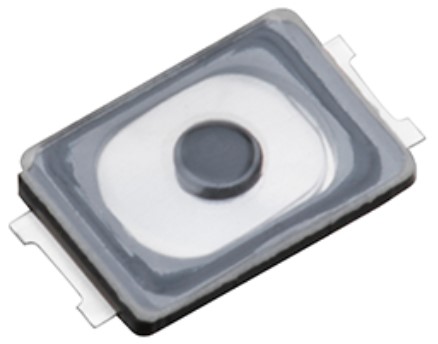

EVPAW	3,0 x 2,0 x 0,6	300 000…500 000		0,01…20 мА, 2…15 В	Влаго-, пылезащита IP67, горизонтальное исполнение

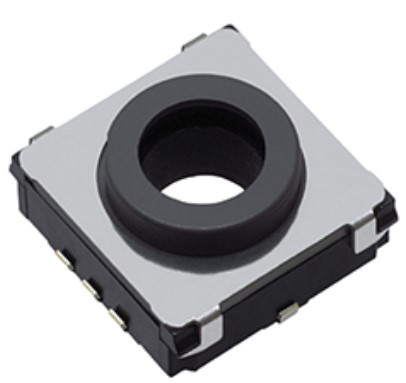

EVPAD	9,8 x 9,8 x 4,7	100 000		0,01…50 мА, 2…12 В	Для применений с SMD светодиодом (d ≤ 4,2 мм), горизонтальное исполнение, J-выводы

Таким образом, линейка тактовых кнопок Panasonic, представленная на складе Компэл – это многообразие компактных переключателей различных типоразмеров, форм штока и выводов. Широкий выбор переключателей отвечает важнейшим требованиям в ответственных применениях: в промышленной аппаратуре и автомобильной электронике, а также в портативных устройствах и бытовой технике.
