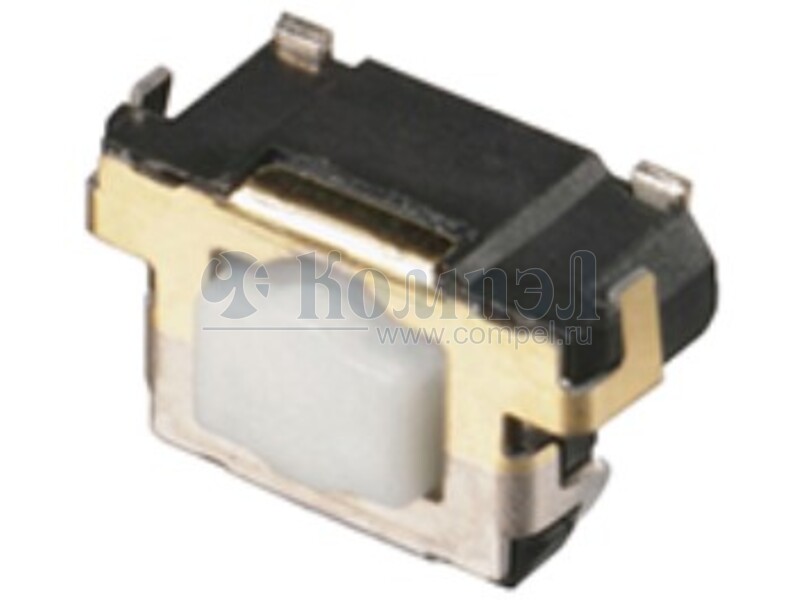

Серия кнопок без фиксации EVQP4

Общие характеристики

Раздел Кнопки без фиксации
Электрическая цепь контактной группы
Максимальный рабочий ток
Максимальное рабочее напряжение
Относительная ориентация на плате

Документация на серию EVQP4

Tactile Switches 6.2 mm × 2.5 mm Side-operational Edge Mount Type EVQP4 FEATURES ●●E  xternal dimensions : 6.2 mm × 2.55 mm ● ( Excluding the push plate ) , Height 3.5 mm ● ( Printed circuit board being as low as 1.35 mm ) ●●S  ide-operational Middle Travel ( 0.7 mm ) with a high operating force ( 5.0 N ) ●●Improved soldering strength in the operating direction when mounted on PC board edge RECOMMENDED APPLICATIONS ●●O  peration switches for portable electronic equipment ( Mobile phones, Digital still cameras, Camcorders Portable audio players, etc. ) ●●Keyless entry ( car electronics ) ●●Car audio equipment EXPLANATION OF PART NO. 1 2 3 4 5 E V Q P 4 Product Code Type 6 7 8 B 3 Operating Force 9 Push Plate Color SPECIFICATIONS ■■Characteristics Travel Type Middle Travel Type Rating Short Travel Snap action / Push­on type SPST 10 µA 2 V DC to 20 mA 15 V DC ( Resistive load ) Contact Resistance Electrical Max. 100 mΩ Insulation Resistance Max. 100 MΩ ( at 100 V DC ) Dielectric Withstanding Voltage 250 V AC ( for 1 minute. ) Bouncing Mechanical Max. 10 ms ( ON, OFF ) Operating Force 2.5 N, 3.5 N, 5.0 N Push Travel 0.70 mm ±0.2 mm Push Strength Endurance Operating Life 1.0 N, 1.6 N, 2.4 N, 3.5 N 0.25 mm 2.5 N : Min. 1,000,000 cycle 3.5 N : Min. 500,000 cycles 5.0 N : Min. 200,000 cycles ­40℃ to +85℃ Storage Temperature ­40℃ to +85℃ ( Bulk ) ­20℃ to +60℃ ( Taping ) Minimum Quantity / Packing Unit 2,500 pcs. Embossed Taping ( Reel Pack ) Quantity / Carton industrial.panasonic.com/ac/e/ mm 1.0 N, 1.6 N : Min. 1,000,000 cycles 2.4 N : Min. 500,000 cycles 3.5 N : MIn. 200,000 cycles Operating Temperature 2020.12 +0.05 –0.15 50 N ( for 1 minute. ) 12,500 pcs. ー1ー Panasonic Corporation 2020 ANCTB27E 202012 PDF
Документация на серию EVQP4

6.2mm×2.5mm Side-operational Edge Mont Tactile Switches

Дата модификации: 04.12.2020

Размер: 279.3 Кб

8 стр.

    Товары серии EVQP4

    Наименование i Упаковка Актуатор Монтаж Сила Особенности
    EVQ-P4003M (PAN) Кнопка без фиксации - Цепь: SPST-NO; Действие: Одиночное включение; Imax: 20 мА; Umax: ...
    EVQ-P4203M (PAN) Кнопка без фиксации - Цепь: SPST-NO; Действие: Одиночное включение; Imax: 20 мА; Umax: ...
    EVQ-P4403M (PAN) Кнопка без фиксации - Цепь: SPST-NO; Действие: Одиночное включение; Imax: 20 мА; Umax: ...
    EVQ-P4603M (PAN) Кнопка без фиксации - Цепь: SPST-NO; Действие: Одиночное включение; Imax: 20 мА; Umax: ...
    EVQ-P4H03B (PAN) Кнопка без фиксации - Цепь: SPST-NO; Действие: Одиночное включение; Imax: 20 мА; Umax: ...
    EVQ-P4HB3B (PAN)
    EVQ-P4K03Q (PAN) Кнопка без фиксации - Цепь: SPST-NO; Действие: Одиночное включение; Imax: 20 мА; Umax: ...
    EVQ-P4M03K (PAN) Кнопка без фиксации - Цепь: SPST-NO; Действие: Одиночное включение; Imax: 20 мА; Umax: ...
    EVQP4003M (PAN) 1 шт
    EVQP40B3M (PAN) 2500 шт
    EVQP4203M (PAN)
    EVQP42B3M (PAN) 2500 шт
    EVQP4403M (PAN)
    EVQP44B3M (PAN) 2500 шт
    EVQP44B3ML (PAN) в ленте 1000 шт краевой монтаж, с выводом заземления
    EVQP4603M (PAN)
    EVQP46B3M (PAN) 2500 шт
    EVQP4H03B (PAN)
    EVQP4HB3B (PAN) 2500 шт
    EVQP4K03Q (PAN)
    EVQP4KB3Q (PAN) 2500 шт
    EVQP4M03K (PAN)
    EVQP4MB3K (PAN) 2500 шт
