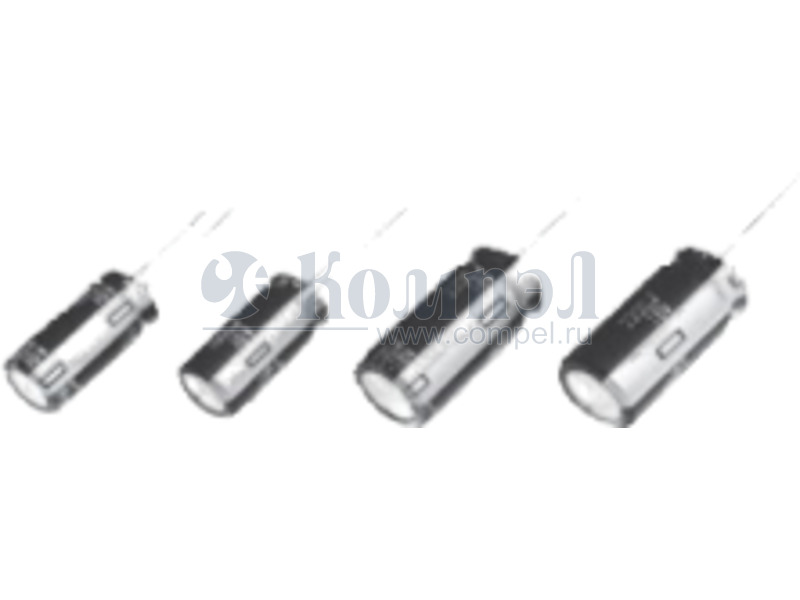

Серия алюминиевых конденсаторов FC-A

Panasonic Industrial Europe GmbH

Общие характеристики

 Раздел Алюминиевые конденсаторы
Допуск по ёмкости
Способ монтажа

Документация на серию FC-A

Aluminum Electrolytic Capacitors This Series is no longer available for purchase in the country of Japan. Radial Lead Type FC-A series Features ● ● ● ● Endurance : 105 ℃ 1000 h to 5000 h Low impedance AEC-Q200 compliant RoHS compliant Specifications Category temp. range Rated voltage range Capacitance range Capacitance tolerance Leakage current –55 ℃ to +105 ℃ 6.3 V to 100 V 2.2 μF to 15000 μF ±20 % (120 Hz / +20℃) I ≦ 0.01 CV or 3 (μA) After 2 minutes (Whichever is greater) Rated voltage（V） 6.3 10 16 25 35 50 63 100 (120 Hz Dissipation factor（tan δ) Dissipation factor（tan δ) 0.22 /+20℃) 0.19 0.16 0.14 0.12 0.10 0.08 0.07 For capacitance value ≧ 1000 μF, add 0.02 per every 1000 μF. After following life test with DC voltage and +105 ℃±2 ℃ ripple current value applied (The sum of DC and ripple peak voltage shall not exceed the rated working voltage)when the capacitors are restored to 20 ℃, the capacitors shall meet the limits specified bellow. Duration ø4 to ø6.3 : 1000 h, ø8 : 2000 h, ø10 : 3000 h, ø12.5 to ø18 : 5000 h Capacitance change Within ±20 % of the initial value Dissipation factor（tan δ) ≦ 200 % of the initial limit DC leakage current Within the initial limit After storage for 1000 h at +105 ℃±2 ℃ with no voltage applied and then being stabilized at +20 °C, capacitors shall meet the limits specified in endurance. (With voltage treatment) Endurance Shelf life Frequency correction factor for ripple current Freq.（Hz) Cap.（μF） 2.2 to 330 390 to 1000 1200 to 2200 2700 to 15000 60 120 1k 10 k 100 k 0.55 0.70 0.75 0.80 0.65 0.75 0.80 0.85 0.85 0.90 0.90 0.95 0.90 0.95 0.95 1.00 1.00 1.00 1.00 1.00 ød±0.05 Dimensions Sleeve Pressure relief ≦ ø8 ø10 ≦ 14min. L* F±0.5 ø6.3 ≦ 3min. * L ≦ 16：L±1.0（ø8x15、ø16x15、ø18x15：L±1.5） øD±0.5 øD±0.5 L ≧ 20：L±2.0 øD L ød F 4.0 ― 0.45 1.5 5.0 ― 0.5 2.0 6.3 ― 0.5 2.5 8.0 ― 0.6 3.5 L≧11 10.0 12.5 ― 15 to 25 30 to 40 0.6 0.6 0.8 5.0 5.0 5.0 16.0 ― 0.8 7.5 18.0 ― 0.8 7.5 4.0 ― 0.45 1.5 Design and specifications are each subject to change without notice. Ask factory for the current technical specifications before purchase and/or use. Should a safety concern arise regarding this product, please be sure to contact us immediately. L＝7 5.0 ― 0.45 2.0 Unit：mm 6.3 ― 0.45 2.5 20-Dec-19 PDF
Документация на EEAFC0J121B

Series catalog

Дата модификации: 24.09.2021

Размер: 765.9 Кб

17 стр.

    Товары серии FC-A

    Наименование i Упаковка Ёмкость Напряжение Температура рабочая Диаметр Высота Шаг Ток пульсаций НЧ Размер
    ECAP 2200/50V 1836 105C LowESR FC (PAN)


    		 50 шт 18×18×36 мм
    ECAP 3300/35V 1836 105C LowESR FC P (PAN)


    		 50 шт 18×18×35.5 мм
    EEUFC0J103 (PAN)


    		 16×16×35.5 мм
    EEUFC0J123 (PAN)


    		 18×18×31.5 мм
    EEUFC0J153 (PAN)


    		 18×18×35.5 мм
    EEUFC1A103 (PAN)


    		 1 шт 18×18×35.5 мм
    EEUFC1A123 (PAN)


    		 18×18×40 мм
    EEUFC1H152L PBF (PAN)


    		 16×16×35.5 мм
    EEUFC1H3R3 (PAN)


    		 5×5×11 мм
    EEUFC2A470 (PAN)


    		 1 шт 10×10×20 мм
    RES 0402 107R 1% (PAN)


    		 12.5×12.5×20 мм
    RES 0402 1K13 1% (PAN)


    RC0402FR-071K13L (YAG)

    		 10×10×12.5 мм
    RES 0402 200R 1% (PAN)


    RC0402FR-07200RL (YAG)

    		 12.5×12.5×20 мм
    RES 0402 22K1 1% PBF (PAN)


    		 10×10×12.5 мм
    RES 0402 267R 1% (PAN)


    RC0402FR-07267RL (YAG)

    		 16×16×40 мм
