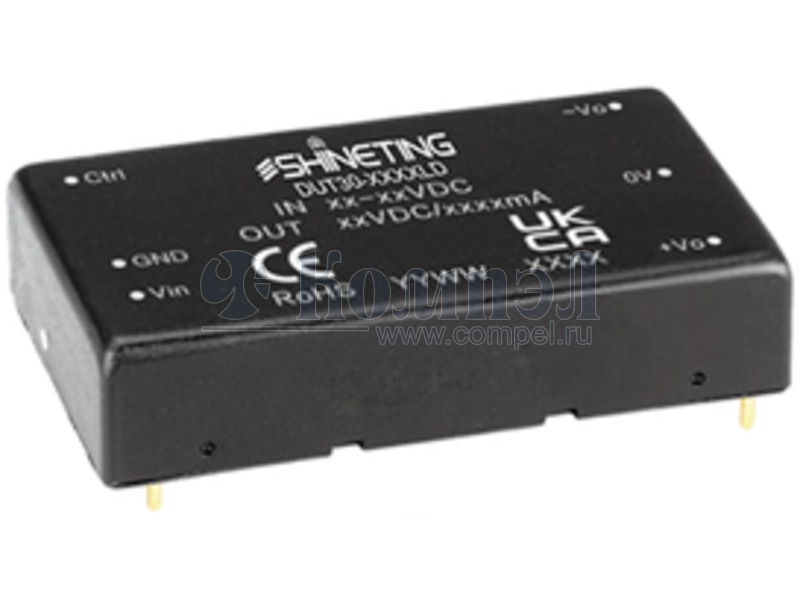

Серия DC-DC модульных преобразователей DUT30-XXXXLD

Shineting

Общие характеристики

 Раздел DC-DC модульные преобразователи
Серия
Выходная мощность
Количество каналов
Уровень пульсаций
Напряжение изоляции вход-выход

Документация на серию DUT30-XXXXLD

DC/DC Converter l l l l l l l l l l Ultra-wide 4:1 input voltage range High efficiency up to 90% with full load High efficiency up to 82% with 5% load No-load power consumption as low as 0.14W I/O isolation test voltage 1.5k VDC Input under-voltage protection, output short- circuit, over-voltage, over-current protection Operating ambient temperature range: -40℃ to +80℃ Meets CISPR32/EN55032 CLASS A without extra components Six-sided metal shielded package Input reverse polarity protection available with chassis(A2S ) or Din-Rail mounting (A4S) version DUT30-XXXXLD RoHS 3-Year Warranty Description DUT30-XXXXLD series of isolated 30W DC-DC converter products with an ultra-wide 4:1 input voltage and feature efficiencies of up to 90%, input to output isolation is tested with 1500VDC and the converters safely operate ambient temperature of -40℃ to +80℃ , input under-voltage protection, output short-circuit, over-voltage, over-current protection. They meet CLASS A of CISPR32/EN55032 EMI standards without external components, optional packages are offered for chassis or DIN-rail mounting (A2S, A4S), adding additional input reverse polarity protection and they are widely used in applications such as data transmission device, battery power supply device, telecommunication device, distributed power supply system, hybrid module system, remote control system, industrial robot and railway fields. 1 PDF
Документация на серию DUT30-XXXXLD

Subject:

Дата модификации: 27.08.2024

Размер: 4.56 Мб

9 стр.

    Товары серии DUT30-XXXXLD

    Наименование i Упаковка Монтаж U вх Выход Защита U вх ном. U1 I1 КПД Размер T раб
    DUT30-2403LD (SHINET)


    		 КЗ, перегрузки, перенапряжения, от пониженного входного напряжения 50.8×25.4×11.8 мм
    DUT30-2403LDHA2S (SHINET)


    		 КЗ, перегрузка, перенапряжение, от пониженного входного напряжения — 76×31.5×25.3 мм
    DUT30-2403LDHA4S (SHINET)


    		 КЗ, перегрузка, перенапряжение, от пониженного входного напряжения — 76×31.5×29.9 мм
    DUT30-2405LD (SHINET)

    		КЗ, перегрузки, перенапряжения, от пониженного входного напряжения 50.8×25.4×11.8 мм
    DUT30-2405LD дубль (SHINET)


    		 КЗ, перегрузки, перенапряжения, от пониженного входного напряжения 50.8×25.4×11.8 мм
    DUT30-2409LD (SHINET)


    		 КЗ, перегрузки, перенапряжения, от пониженного входного напряжения 50.8×25.4×11.8 мм
    DUT30-2409LDHA2S (SHINET)


    		 КЗ, перегрузка, перенапряжение, от пониженного входного напряжения — 76×31.5×25.3 мм
    DUT30-2409LDHA4S (SHINET)


    		 КЗ, перегрузка, перенапряжение, от пониженного входного напряжения — 76×31.5×29.9 мм
    DUT30-2412LD (SHINET)


    		 КЗ, перегрузки, перенапряжения, от пониженного входного напряжения 50.8×25.4×11.8 мм
    DUT30-2415LD (SHINET)


    		 КЗ, перегрузки, перенапряжения, от пониженного входного напряжения 50.8×25.4×11.8 мм
    DUT30-2424LD (SHINET)


    		 КЗ, перегрузки, перенапряжения, от пониженного входного напряжения 50.8×25.4×11.8 мм
    DUT30-4803LD (SHINET)


    		 КЗ, перегрузки, перенапряжения, от пониженного входного напряжения 50.8×25.4×11.8 мм
    DUT30-4803LDHA2S (SHINET)


    		 КЗ, перегрузка, перенапряжение, от пониженного входного напряжения — 76×31.5×25.3 мм
    DUT30-4803LDHA4S (SHINET)


    		 КЗ, перегрузка, перенапряжение, от пониженного входного напряжения — 76×31.5×29.9 мм
    DUT30-4805LD (SHINET)


    		 КЗ, перегрузки, перенапряжения, от пониженного входного напряжения 50.8×25.4×11.8 мм
    DUT30-4812LD (SHINET)


    		 КЗ, перегрузки, перенапряжения, от пониженного входного напряжения 50.8×25.4×11.8 мм
    DUT30-4815LD (SHINET)


    		 КЗ, перегрузки, перенапряжения, от пониженного входного напряжения 50.8×25.4×11.8 мм
    DUT30-4815LDHA2S (SHINET)


    		 КЗ, перегрузка, перенапряжение, от пониженного входного напряжения — 76×31.5×25.3 мм
    DUT30-4824LD (SHINET)


    		 КЗ, перегрузки, перенапряжения, от пониженного входного напряжения 50.8×25.4×11.8 мм
    DUT30-B2405LD (SHINET)


    		 КЗ, перегрузки, перенапряжения, от пониженного входного напряжения 50.8×25.4×11.8 мм
