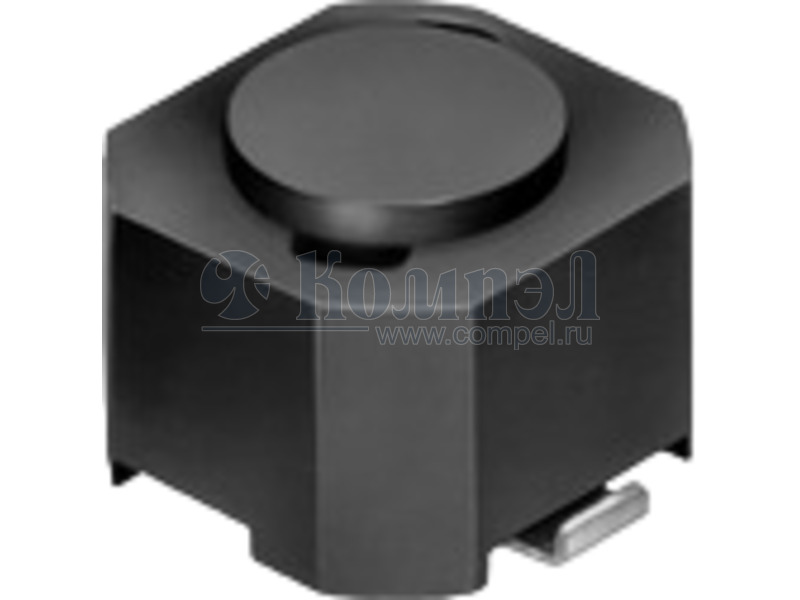

Серия дросселей CDRH64B

Sumida

Общие характеристики

 Раздел Дроссели
Допуск по индуктивности
Экранирование магнитное
Температура рабочая

Документация на серию CDRH64B

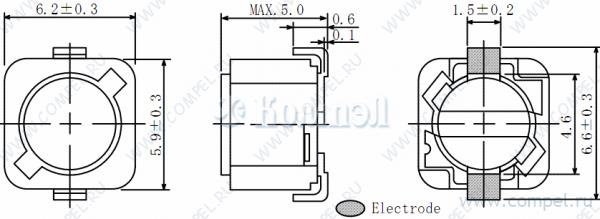

POWER INDUCTORS <SMD Type: CDRH Series> Type: CDRH64 , CDRH64B ◆ Product Description ・6.9×6.5mm Max.(L×W), 5.0mm Max. Height.(CDRH64) ・6.9×6.5mm Max.(L×W), 5.0mm Max. Height.(CDRH64B) ・Inductance Range: 10μH～1.0mH ・Rated current range:0.16～1.68A(CDRH64); 0.14～1.35A(CDRH64B). ・In addition to the standards versions shown here, custom inductors are also available to meet your exact requirements. ◆ Feature ・Magnetically shielded construction. ・Ideally used in Notebook PC ,LCD TV ,Game machine ,HDD,DSC/DVC,etc as DC-DC Converter inductors. ・RoHS Compliance. ◆ Dimensions (mm) 6.2±0.3 1.5 0.1 4.6±0.2 6.6±0.3 5.9±0.3 MAX.5.0 Electrode CDRH64 6.2±0.3 1.5±0.2 0.6 0.1 5.9±0.3 4.6 6.6±0.3 MAX.5.0 Electrode CDRH64B Please refer to the sales offices on our website for a representative near you www.sumida.com 1/3 PDF
Документация на серию CDRH64B

Дата модификации: 30.08.2006

Размер: 164.9 Кб

3 стр.

    Товары серии CDRH64B

    Наименование i Упаковка Индуктивность Ток рабочий Корпус производителя Размер
    CDRH64B-100MC (SUMIDA)

    		Дроссель - Ток: 1.35 А; Индуктивность: 10 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 1 шт 6.9×6.5×5 мм
    CDRH64B-150K (SUMIDA)

    		Дроссель - Ток: 1.1 А; Индуктивность: 15 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... 6.9×6.5×5 мм
    CDRH64B-150MC (SUMIDA)

    		Дроссель - Ток: 1.1 А; Индуктивность: 15 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... 1000 шт 6.9×6.5×5 мм
    CDRH64B-180MC (SUMIDA)

    		Дроссель - Ток: 1 А; Индуктивность: 18 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; 6.... 6.9×6.5×5 мм
    CDRH64B-270M (SUMIDA)

    		Дроссель - Ток: 820 мА; Индуктивность: 27 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 6.9×6.5×5 мм
    CDRH64B-560MC (SUMIDA)

    		Дроссель - Ток: 580 мА; Индуктивность: 56 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 6.9×6.5×5 мм
    CDRH64B-681M (SUMIDA)

    		Дроссель - Ток: 170 мА; Индуктивность: 680 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 6.9×6.5×5 мм
    CDRH64B-681MC (SUMIDA)

    		Дроссель - Ток: 170 мА; Индуктивность: 680 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 6.9×6.5×5 мм
    CDRH64BNP-100MB (SUMIDA)

    		Дроссель - Ток: 1.35 А; Индуктивность: 10 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 6.9×6.5×5 мм
    CDRH64BNP-100MC (SUMIDA)

    		Катушка индуктивности 10+/-20% мкГн. В корпусе SMD размер 6,5х6,2x5,0, Ток насыщения 1.... в ленте 1000 шт 6.9×6.5×5 мм
    CDRH64BNP-100MC-B (SUMIDA)

    		в ленте 1000 шт 6.6×6.2×5 мм
    CDRH64BNP-101MB (SUMIDA)

    		Дроссель - Ток: 430 мА; Индуктивность: 100 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 6.9×6.5×5 мм
    CDRH64BNP-101MC (SUMIDA)

    		Катушка индуктивности 100+/-20% мкГн. В корпусе SMD размер 6,5х6,2x5,0, Ток насыщения 0... в ленте 1000 шт — — — —
    CDRH64BNP-101MC-B (SUMIDA)


    CDRH64BNP-101MC (SUMIDA)     		в ленте 1000 шт 6.6×6.2×5 мм
    CDRH64BNP-102MB (SUMIDA)

    		Дроссель - Ток: 140 мА; Индуктивность: 1 мГн; Допуск: ±20%; Корпус: SMD; Экран: есть; 6... 6.9×6.5×5 мм
    CDRH64BNP-102MC (SUMIDA)

    		Дроссель - Ток: 140 мА; Индуктивность: 1 мГн; Допуск: ±20%; Корпус: SMD; Экран: есть; 6... в ленте 1000 шт 6.9×6.5×5 мм
    CDRH64BNP-102MC-B (SUMIDA)


    CDRH64BNP-102MC (SUMIDA)     		в ленте 1000 шт 6.6×6.2×5 мм
    CDRH64BNP-120MB (SUMIDA)

    		Дроссель - Ток: 1.2 А; Индуктивность: 12 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... 6.9×6.5×5 мм
    CDRH64BNP-120MC (SUMIDA)

    		Дроссель - Ток: 1.2 А; Индуктивность: 12 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... в ленте 1000 шт 6.9×6.5×5 мм
    CDRH64BNP-120MC-B (SUMIDA)

    		1000 шт 6.2×5.9×5 мм
    CDRH64BNP-121MB (SUMIDA)

    		Дроссель - Ток: 390 мА; Индуктивность: 120 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 6.9×6.5×5 мм
    CDRH64BNP-121MC (SUMIDA)

    		Дроссель - Ток: 390 мА; Индуктивность: 120 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... в ленте 1000 шт 6.9×6.5×5 мм
    CDRH64BNP-121MC-B (SUMIDA)

    		1000 шт 6.6×6.2×5 мм
    CDRH64BNP-150MB (SUMIDA)

    		Дроссель - Ток: 1.1 А; Индуктивность: 15 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... 6.9×6.5×5 мм
    CDRH64BNP-150MC (SUMIDA)

    		Дроссель - Ток: 1.1 А; Индуктивность: 15 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... в ленте 500 шт 6.9×6.5×5 мм
    CDRH64BNP-150MC-B (SUMIDA)

    		в ленте 1000 шт 6.6×6.2×5 мм
    CDRH64BNP-151MB (SUMIDA)

    		Дроссель - Ток: 350 мА; Индуктивность: 150 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 6.9×6.5×5 мм
    CDRH64BNP-151MC (SUMIDA)

    		Дроссель - Ток: 350 мА; Индуктивность: 150 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 1000 шт 6.9×6.5×5 мм
    CDRH64BNP-151MC-B (SUMIDA)

    		в ленте 1000 шт 6.6×6.2×5 мм
    CDRH64BNP-180MB (SUMIDA)

    		Дроссель - Ток: 1 А; Индуктивность: 18 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; 6.... 6.9×6.5×5 мм
    CDRH64BNP-180MC (SUMIDA)

    		Дроссель - Ток: 1 А; Индуктивность: 18 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; 6.... в ленте 1000 шт 6.9×6.5×5 мм
    CDRH64BNP-180MC-B (SUMIDA)

    		1000 шт 6.6×6.2×5 мм
    CDRH64BNP-181MB (SUMIDA)

    		Дроссель - Ток: 320 мА; Индуктивность: 180 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 6.9×6.5×5 мм
    CDRH64BNP-181MC (SUMIDA)

    		Дроссель - Ток: 320 мА; Индуктивность: 180 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... в ленте 1000 шт 6.9×6.5×5 мм
    CDRH64BNP-181MC-B (SUMIDA)

    		1000 шт 6.6×6.2×5 мм
    CDRH64BNP-220MB (SUMIDA)

    		Дроссель - Ток: 910 мА; Индуктивность: 22 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 6.9×6.5×5 мм
    CDRH64BNP-220MC (SUMIDA)

    		Дроссель - Ток: 910 мА; Индуктивность: 22 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... в ленте 1000 шт 6.9×6.5×5 мм
    CDRH64BNP-220MC-B (SUMIDA)

    		в ленте 1000 шт 6.6×6.2×5 мм
    CDRH64BNP-221MB (SUMIDA)

    		Дроссель - Ток: 290 мА; Индуктивность: 220 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 6.9×6.5×5 мм
    CDRH64BNP-221MC (SUMIDA)

    		Дроссель - Ток: 290 мА; Индуктивность: 220 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... в ленте 1000 шт 6.9×6.5×5 мм
    CDRH64BNP-221MC-B (SUMIDA)

    		в ленте 1000 шт 6.6×6.2×5 мм
    CDRH64BNP-270MB (SUMIDA)

    		Дроссель - Ток: 820 мА; Индуктивность: 27 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 6.9×6.5×5 мм
    CDRH64BNP-270MC (SUMIDA)

    		Дроссель - Ток: 820 мА; Индуктивность: 27 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... в ленте 1000 шт 6.9×6.5×5 мм
    CDRH64BNP-270MC-B (SUMIDA)

    		в ленте 1000 шт 6.6×6.2×5 мм
    CDRH64BNP-271MB (SUMIDA)

    		Дроссель - Ток: 260 мА; Индуктивность: 270 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 6.9×6.5×5 мм
    CDRH64BNP-271MC (SUMIDA)

    		Дроссель - Ток: 260 мА; Индуктивность: 270 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 6.9×6.5×5 мм
    CDRH64BNP-271MC-B (SUMIDA)

    		1000 шт 6.6×6.2×5 мм
    CDRH64BNP-330MB (SUMIDA)

    		Дроссель - Ток: 750 мА; Индуктивность: 33 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 6.9×6.5×5 мм
    CDRH64BNP-330MC (SUMIDA)

    		Дроссель - Ток: 750 мА; Индуктивность: 33 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... в ленте 1000 шт 6.9×6.5×5 мм
    CDRH64BNP-330MC-B (SUMIDA)


    CDRH64BNP-330MC (SUMIDA)     		в ленте 1000 шт 6.6×6.2×5 мм
    CDRH64BNP-331MB (SUMIDA)

    		Дроссель - Ток: 230 мА; Индуктивность: 330 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 6.9×6.5×5 мм
    CDRH64BNP-331MC (SUMIDA)

    		Катушка индуктивности 330+/-20% мкГн. В корпусе SMD размер 6,5х6,2x5,0, Ток насыщения 0... в ленте 1000 шт 6.9×6.5×5 мм
    CDRH64BNP-331MC-B (SUMIDA)


    CDRH64BNP-331MC (SUMIDA)     		в ленте 1000 шт 6.6×6.2×5 мм
    CDRH64BNP-390MB (SUMIDA)

    		Дроссель - Ток: 690 мА; Индуктивность: 39 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 1 шт 6.9×6.5×5 мм
    CDRH64BNP-390MC (SUMIDA)

    		Дроссель - Ток: 690 мА; Индуктивность: 39 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 6.9×6.5×5 мм
    CDRH64BNP-390MC-B (SUMIDA)

    		1000 шт 6.6×6.2×5 мм
    CDRH64BNP-391MB (SUMIDA)

    		Дроссель - Ток: 220 мА; Индуктивность: 390 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 6.9×6.5×5 мм
    CDRH64BNP-391MC (SUMIDA)

    		Дроссель - Ток: 220 мА; Индуктивность: 390 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 6.9×6.5×5 мм
    CDRH64BNP-391MC-B (SUMIDA)

    		1000 шт 6.6×6.2×5 мм
    CDRH64BNP-470MB (SUMIDA)

    		Дроссель - Ток: 620 мА; Индуктивность: 47 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 6.9×6.5×5 мм
    CDRH64BNP-470MC (SUMIDA)

    		Дроссель - Ток: 620 мА; Индуктивность: 47 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... в ленте 1000 шт 6.9×6.5×5 мм
    CDRH64BNP-470MC-B (SUMIDA)

    		в ленте 1000 шт 6.6×6.2×5 мм
    CDRH64BNP-471MB (SUMIDA)

    		Дроссель - Ток: 200 мА; Индуктивность: 470 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 6.9×6.5×5 мм
    CDRH64BNP-471MC (SUMIDA)

    		Катушка индуктивности 470+/-20% мкГн. В корпусе SMD размер 6,5х6,2x5,0, Ток насыщения 0... в ленте 1000 шт 6.9×6.5×5 мм
    CDRH64BNP-471MC PBF (SUMIDA)

    		6.2×5.9×5 мм
    CDRH64BNP-471MC-B (SUMIDA)


    CDRH64BNP-471MC (SUMIDA)     		в ленте 1000 шт 6.6×6.2×5 мм
    CDRH64BNP-560MB (SUMIDA)

    		Дроссель - Ток: 580 мА; Индуктивность: 56 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 6.9×6.5×5 мм
    CDRH64BNP-560MC (SUMIDA)

    		Дроссель - Ток: 580 мА; Индуктивность: 56 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 1 шт 6.9×6.5×5 мм
    CDRH64BNP-560MC-B (SUMIDA)

    		Катушка индуктивности 56+/-20% мкГн. В корпусе SMD размер 6,5х6,2x5,0, Ток насыщения 0.... в ленте 1000 шт 6.6×6.2×5 мм
    CDRH64BNP-561MB (SUMIDA)

    		Дроссель - Ток: 180 мА; Индуктивность: 560 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 6.9×6.5×5 мм
    CDRH64BNP-561MC (SUMIDA)

    		Дроссель - Ток: 180 мА; Индуктивность: 560 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 6.9×6.5×5 мм
    CDRH64BNP-561MC-B (SUMIDA)

    		1000 шт 6.6×6.2×5 мм
    CDRH64BNP-680MB (SUMIDA)

    		Дроссель - Ток: 520 мА; Индуктивность: 68 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 6.9×6.5×5 мм
    CDRH64BNP-680MC (SUMIDA)

    		Катушка индуктивности 68+/-20% мкГн. В корпусе SMD размер 6,5х6,2x5,0, Ток насыщения 0.... в ленте 1000 шт 6.9×6.5×5 мм
    CDRH64BNP-680MC-B (SUMIDA)

    		1000 шт 6.6×6.2×5 мм
    CDRH64BNP-681MB (SUMIDA)

    		Дроссель - Ток: 170 мА; Индуктивность: 680 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 6.9×6.5×5 мм
    CDRH64BNP-681MC (SUMIDA)

    		Дроссель - Ток: 170 мА; Индуктивность: 680 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 6.9×6.5×5 мм
    CDRH64BNP-681MC-B (SUMIDA)

    		1000 шт 6.6×6.2×5 мм
    CDRH64BNP-820MB (SUMIDA)

    		Дроссель - Ток: 470 мА; Индуктивность: 82 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 6.9×6.5×5 мм
    CDRH64BNP-820MC (SUMIDA)

    		Дроссель - Ток: 470 мА; Индуктивность: 82 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... в ленте 1000 шт 6.9×6.5×5 мм
    CDRH64BNP-820MC-B (SUMIDA)

    		в ленте 1000 шт 6.6×6.2×5 мм
    CDRH64BNP-821MB (SUMIDA)

    		Дроссель - Ток: 150 мА; Индуктивность: 820 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 6.9×6.5×5 мм
    CDRH64BNP-821MC (SUMIDA)

    		Дроссель - Ток: 150 мА; Индуктивность: 820 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 6.9×6.5×5 мм
    CDRH64BNP-821MC-B (SUMIDA)

    		1000 шт 6.6×6.2×5 мм
