CDRH64BNP-560MC-B

SUMIDA Co.
Дроссель 56 мкГн ±20%, 580 мА
развернуть ▼ свернуть ▲

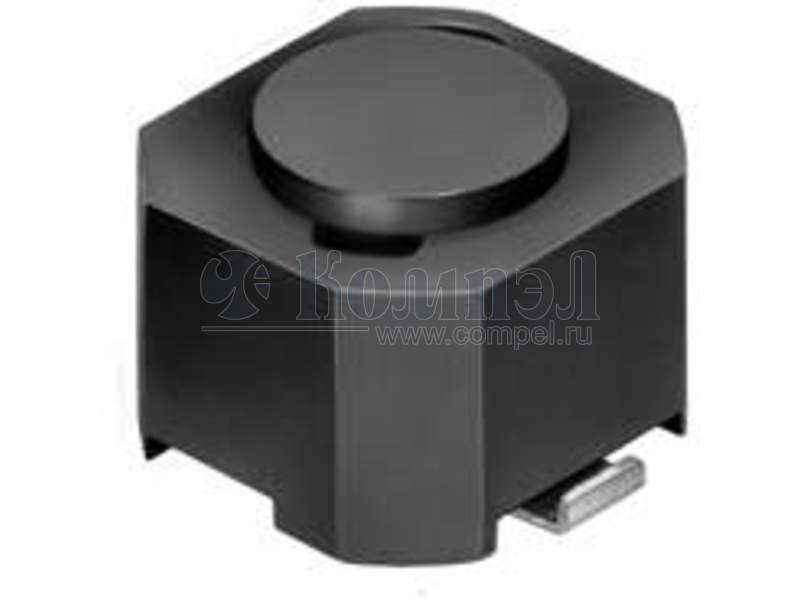

Внешний вид серии CDRH64B
Фотография серии CDRH64B
Внешний вид CDRH64B-471MC
Footprint серии CDRH64B
Чертеж серии CDRH64B


  • Группа: Дроссели
  • Серия: CDRH64B
  • Корпус: —
  • Норма упаковки: 1000  шт. (в ленте)
  • снято с производства

Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Ток рабочий
Корпус производителя
Экранирование магнитное
Температура рабочая
Размер 6.6×6.2×5 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 5

показать свернуть
Тип Наименование Корпус Упаковка i Индуктивность Допуск DCR Ток рабочий Ток насыщения Частота саморезонанса Добротность Корпус производителя Частота измерения Экранирование Исполнение Тип сердечника Способ монтажа Применение Температура рабочая Примечание Карточка
товара
A+ CDRH64BNP-560MC (SUMIDA)

— 1 шт Дроссель - Ток: 580 мА; Индуктивность: 56 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... — — — — — — — — — —
A+ CDRH6D28NP-560NC (SUMIDA)

— 1500 шт Дроссель - Ток: 730 мА; Индуктивность: 56 мкГн; Допуск: ±30%; Корпус: SMD; Экран: есть;... — — — — — — — — — —
A+ CDRH6D38NP-560NC (SUMIDA)

— 1000 шт Дроссель - Ток: 850 мА; Индуктивность: 56 мкГн; Допуск: ±30%; Корпус: SMD; Экран: есть;... — — — — — — — — — —
A+ CDRH103RNP-560NC-B (SUMIDA)

— в ленте 1000 шт Дроссель - Ток: 1.15 А; Индуктивность: 56 мкГн; Допуск: ±30%; Насыщение: 1.36 А; Перегр... — — — — — — — — —
A+ CDRH104NP-560MC (SUMIDA)

— в ленте 1000 шт Дроссель - Ток: 1 А; Индуктивность: 56 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; 10... — — — — — — — — — —

Файлы 2

показать свернуть
POWER INDUCTORS <SMD Type: CDRH Series> Type: CDRH64 , CDRH64B ◆ Product Description ・6.9×6.5mm Max.(L×W), 5.0mm Max. Height.(CDRH64) ・6.9×6.5mm Max.(L×W), 5.0mm Max. Height.(CDRH64B) ・Inductance Range: 10μH～1.0mH ・Rated current range:0.16～1.68A(CDRH64); 0.14～1.35A(CDRH64B). ・In addition to the standards versions shown here, custom inductors are also available to meet your exact requirements. ◆ Feature ・Magnetically shielded construction. ・Ideally used in Notebook PC ,LCD TV ,Game machine ,HDD,DSC/DVC,etc as DC-DC Converter inductors. ・RoHS Compliance. ◆ Dimensions (mm) 6.2±0.3 1.5 0.1 4.6±0.2 6.6±0.3 5.9±0.3 MAX.5.0 Electrode CDRH64 6.2±0.3 1.5±0.2 0.6 0.1 5.9±0.3 4.6 6.6±0.3 MAX.5.0 Electrode CDRH64B Please refer to the sales offices on our website for a representative near you www.sumida.com 1/3 PDF
Документация на серию CDRH64B

Дата модификации: 30.08.2006

Размер: 164.9 Кб

3 стр.

PDF
Документация на CDRH64B-471MC

Дата модификации: 09.10.2001

Размер: 96.3 Кб

4 стр.

    Публикации 1

    показать свернуть
    28 ноября 2007
    статья

    Индуктивные элементы Sumida

        ВВЕДЕНИЕ Производители и разработчики современной радиоэлектронной аппаратуры часто испытывают потребность в качественных и недорогих элементах индуктивности, которые отвечают уровню развития современных технологий и... ...читать
