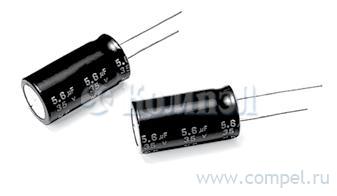

Серия алюминиевых конденсаторов SR-CAP

Yageo

Общие характеристики

 Раздел Алюминиевые конденсаторы
Допуск по ёмкости
Температура рабочая
Срок службы
Способ монтажа
Шаг между выводами

Документация на серию SR-CAP

Yageo corporation ELECTROLYTIC CAPACITORS Miniature Aluminum Electrolytic Capacitors SR [ For Horizontal Deflection ] Bi-Polarized Capacitors for Horizontal Deflection Circuits of TV Sets Electrical Characteristics Operating Temperature Range : -40 ~ +85°C Rated Voltage Range : 25, 35, 50V Rated Capacitance Range : 2.2 ~ 47μF Capacitance Tolerance : -20 ~ +20% at 120Hz, 20°C description DC Leakage Current : 100μA Max. ( After 2 Minutes Both Direction ) Bi-Polarized Type for Used in Horizontal Deflection Current Dissipation Factor : W V (V) : 25 35 D.F. (%) : 5 5 Correction at High Frequency and High Ripple Currents Lower Cost Compared with other Film Capacitors MULTIPLIER FOR RIPPLE CURRENT Frequency Coefficient FREQUENCY (Hz) 60 FACTOR 120 0.4 0.4 400~1K 15.75K 0.8 1.0 50 5 Endurance: After the rated voltage has been applied at 85°C for 1000 hours (Polarity Inverted Every 250 Hours) The Capacitors Shall Meet the Following Requirements. (a) Capacitance Change : Within 20% of Initial Value (b) Dissipation Factor : Not Exceeding 150% of Specified Value (c) Leakage Current : Not Exceeding the Specified Value Shelf Life : After having been placed at 85°C without voltage applied for 500 hours, the capacitors shall meet the same requirements as Endurance. Temperature Coefficient TEMPERATURE (°C) 65 70 85 FACTOR 1.15 1.00 0.80 diagram of dimensions Dimensions: mm Rubber Stand-off Rubber End Seal Vinyl Sleeve (P.V.C) Rubber End Seal Vinyl Sleeve (P.V.C) F±0.5 F±0.5 L 15Min. 5Min. D±0.5 L L ≤ 16 L + 1.5Max. L > 16 L + 2Max. Dø = 8 & 10 L + 2.5Max. 15Min. 5Min. Dø F dø 12.0 5.0 0.6 7.5 0.8 10.0 0.8 (1.0) 13.0 D±0.5 Dø < 20 Dø + 0.5 Dø ≥ 20 Dø + 1 16.0 18.0 22.0 PDF
Документация на серию SR

Дата модификации: 22.12.2010

Размер: 188 Кб

2 стр.

    Товары серии SR-CAP

    Наименование i Упаковка Ёмкость Напряжение Диаметр Высота Ток пульсаций НЧ Применение Размер
    SR025M0010B7F-1840 (YAG)

    		конденсатор алюминиевый Radial 10 мкФ 25 В -40...85 °C 1000 ч 18×18×40 мм
    SR025M0013B7F-1840 (YAG)

    		конденсатор алюминиевый Radial 13 мкФ 25 В -40...85 °C 1000 ч — 18×18×40 мм
    SR025M0015B7F-1840 (YAG)

    		конденсатор алюминиевый Radial 15 мкФ 25 В -40...85 °C 1000 ч 18×18×40 мм
    SR025M0018BPF-2240 (YAG)

    		конденсатор алюминиевый Radial 18 мкФ 25 В -40...85 °C 1000 ч 22×22×40 мм
    SR025M0020BPF-2240 (YAG)

    		конденсатор алюминиевый Radial 20 мкФ 25 В -40...85 °C 1000 ч 22×22×40 мм
    SR025M0022BPF-2240 (YAG)

    		конденсатор алюминиевый Radial 22 мкФ 25 В -40...85 °C 1000 ч 22×22×40 мм
    SR025M0025BPF-2240 (YAG)

    		конденсатор алюминиевый Radial 25 мкФ 25 В -40...85 °C 1000 ч 22×22×40 мм
    SR025M0047BPF-2240 (YAG)

    		конденсатор алюминиевый Radial 47 мкФ 25 В -40...85 °C 1000 ч 22×22×40 мм
    SR025M2R20A7F-1625 (YAG)

    		конденсатор алюминиевый Radial 2.2 мкФ 25 В -40...85 °C 1000 ч 16×16×25 мм
    SR025M2R20B7F-1625 (YAG)

    		конденсатор алюминиевый Radial 2.2 мкФ 25 В -40...85 °C 1000 ч 16×16×25 мм
    SR025M3R30A7F-1625 (YAG)

    		конденсатор алюминиевый Radial 3.3 мкФ 25 В -40...85 °C 1000 ч 16×16×25 мм
    SR025M3R30B7F-1625 (YAG)

    		конденсатор алюминиевый Radial 3.3 мкФ 25 В -40...85 °C 1000 ч 16×16×25 мм
    SR025M4R70A7F-1625 (YAG)

    		алюминиевый конденсатор - Монтаж: Radial; 16x16x25; Утечка: 100 мкА; Допуск: ±20% 16×16×25 мм
    SR025M4R70B7F-1625 (YAG)

    		конденсатор алюминиевый Radial 4.7 мкФ 25 В -40...85 °C 1000 ч 16×16×25 мм
    SR025M5R60B7F-1632 (YAG)

    		конденсатор алюминиевый Radial 5.6 мкФ 25 В -40...85 °C 1000 ч 16×16×32 мм
    SR025M6R80B7F-1636 (YAG)

    		конденсатор алюминиевый Radial 6.8 мкФ 25 В -40...85 °C 1000 ч 16×16×36 мм
    SR025M8R20B7F-1636 (YAG)

    		конденсатор алюминиевый Radial 8.2 мкФ 25 В -40...85 °C 1000 ч 16×16×36 мм
    SR035M0010B7F-1840 (YAG)

    		конденсатор алюминиевый Radial 10 мкФ 35 В -40...85 °C 1000 ч 18×18×40 мм
    SR035M0012B7F-1840 (YAG)

    		алюминиевый конденсатор - Монтаж: Radial; 18x18x40; Утечка: 100 мкА; Допуск: ±20% 18×18×40 мм
    SR035M0015B7F-1840 (YAG)

    		алюминиевый конденсатор - Монтаж: Radial; 18x18x40; Утечка: 100 мкА; Допуск: ±20% 18×18×40 мм
