Конденсаторы Panasonic. Часть 4. Полимеры – номенклатура
25 сентября 2019
Виктор Чистяков (г. Малоярославец)
В последней части цикла статей о конденсаторах Panasonic – полная номенклатура всех серий наиболее современных конденсаторов, полимерных, а также расшифровка кодов для их заказа.
В заключительной, четвертой статье из цикла «Конденсаторы Panasonic» рассматриваются основные достоинства и особенности использования конденсаторов этого японского производителя на основе полимерной технологии. Главной конструктивной особенностью таких конденсаторов является полимерный материал, используемый в качестве проводящего слоя. Полимер обеспечивает конденсаторам высокую электрическую проводимость и пониженное эквивалентное сопротивление (ESR). Номинальная емкость и ESR отличается в данном случае высокой стабильностью во всем рабочем диапазоне температур. А повышенная емкость при низком ESR идеальна для решения задач шумоподавления и ограничения токовых паразитных импульсов в широком частотном диапазоне.
С особенностями полимерной технологии Panasonic можно более подробно познакомиться в предыдущей статье этого цикла – «Конденсаторы Panasonic. Часть 3. Полимеры».
Японская компания является одним из ведущих производителей полимерных конденсаторов, которые представлены четырьмя семействами: SP-CAP, POSCAP, OS-CON и HYBRID (гибридные полимерные). Эти конденсаторы отличаются высоким качеством, обеспечивают повышенную надежность при длительной эксплуатации. Каждое полимерное семейство конденсаторов Panasonic обладает, наряду с общими, присущими «полимерам», и своими индивидуальными преимуществами, выгодно отличающими их от других типов электролитических конденсаторов. Рассмотрим эти особенности и характеристики продукции Panasonic более детально.
Конденсаторы SP-CAP
Алюминиевые полимерные конденсаторы SP-CAP имеют в своем составе полимерный проводник, алюминиевый анод и серебряный катод, диэлектрик в виде оксидной пленки Al2O3.
Предназначенные для поверхностного монтажа SP-Cap (рисунок 1) в первую очередь устанавливают на входах и выходах различных преобразователей постоянного напряжения (DC/DC), во многом – из-за того, что они отличаются сверхнизким ESR (вплоть до 3 мОм). При сравнительно невысокой стоимости конденсаторы этого семейства выпускаются с номинальными емкостями 10…560 мкФ и обладают отличными характеристиками в диапазоне напряжений 2…35 В.
Перечень всех серий SP-CAP с основными параметрами приведен в таблице 1 и на рисунке 2.
Таблица 1. Серийный состав и особенности SP-CAP
Наимено- вание |
Артикул | Особенности | Рабочая темпера- тура, °С |
Диапазон напряжений, В DC | ESR, мОм | Eмкость, мкФ | Размер, мм | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
Низкий профиль | Малое ESR | Малое ESL | Высокое напря- жение |
Гарантия при 125°С | Д×Ш 7,3×4,3 | ||||||
В, мм | |||||||||||
CX | EEFCX | – | – | – | + | – | -55…105 | 2…35 | 12…40 | 15…560 | 1,9 |
CT | EEFCF | + | – | – | + | – | -55…105 | 4…35 | 15…40 | 15…180 | 1,4 |
CS | EEFCS | + | – | – | + | – | -55…105 | 4…35 | 15…40 | 10…120 | 1,1 |
SX | EEFSX | – | + | – | – | – | -55…105 | 2…6,3 | 4,9…9 | 82…560 | 1,9 |
GX | EEFGX | – | + | + | – | – | -55…105 | 2…2,5 | 3 | 330…560 | 1,9 |
LX | EEFLX | +/– | + | + | – | – | -55…105 | 2…2,5 | 4,6…6 | 330…560 | 1,9 |
ST | EEFST | + | + | – | – | – | -55…105 | 2…2,5 | 6 | 270…330 | 1,4 |
LT | EEFLT | + | + | + | – | – | -55…105 | 2…2,5 | 6 | 270…330 | 1,4 |
SS | EEFSS | + | + | – | – | – | -55…105 | 2…2,5 | 6 | 180…220 | 1,1 |
LS | EEFLS | + | + | + | – | – | -55…105 | 2…,5 | 6 | 180…220 | 1,1 |
SR | EEFSR | + | + | – | – | – | -55…105 | 2…6,3 | 4,5…9 | 68…220 | Макс. 1 |
LR | EEFLR | + | + | + | – | – | -55…105 | 2…6,3 | 4,5…9 | 68…220 | Макс. 1 |
CY | EEFCY | – | + | – | – | – | -55…85 | 4, 6,3 | 15 | 330…470 | 2,8 |
SY | EEFSY | – | + | – | – | – | -55…85 | 4, 6,3 | 9 | 330…470 | 2,8 |
HX | EEFHX | – | + | – | + | + | -55…125 | 2…25 | 4,5…40 | 15…560 | 1,9 |

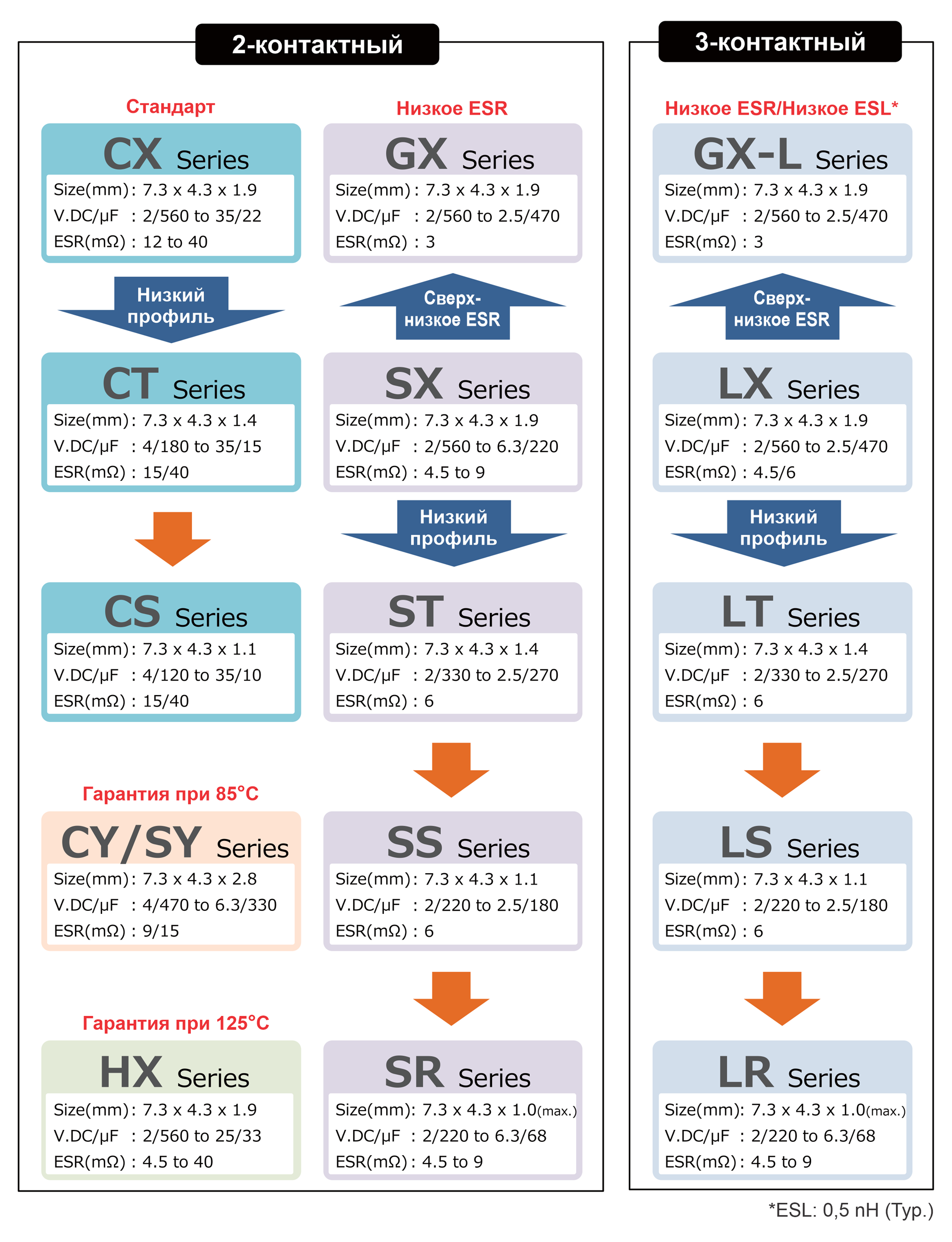

Конструктивно все конденсаторы семейства делятся на двух- и трехконтактные (рисунок 2). Трехконтактные отличаются низкими значениями и ESR, и ESL. Двухконтактные делятся на стандартные (Standart) и конденсаторы с пониженным ESR. При этом для некоторых серий гарантируется эксплуатация при повышенных температурах до 85°С и 125°С. Отдельные серии выпускаются в корпусах с пониженным профилем.
открыть картинку в полном формате
Расшифровка артикула SP-CAP
Пример торгового артикула (Part Number System) SP-CAP приведен на рисунке 3.
Первые три знака (EEF) отведены для классификации продукта. Следующие две буквы соответствуют серии конденсатора. Затем следуют два знака (цифра и буква) с кодовым значением номинального напряжения конденсатора (приведены в таблице 2).
Таблица 2. Код для номинального напряжения SP-CAP
Напряжение, В DC | Код |
---|---|
2 | 0D |
2,5 | 0E |
4 | 0G |
6,3 | 0J |
10 | 1A |
16 | 1C |
20 | 1D |
25 | 1E |
35 | 1V |
Кодовое значение емкости задается следующими затем тремя цифрами (таблица 3).
Таблица 3. Кодированные обозначения емкости SP-CAP
Емкость, мкФ | Код |
---|---|
10 | 100 |
15 | 150 |
22 | 220 |
33 | 330 |
47 | 470 |
56 | 560 |
68 | 680 |
100 | 101 |
120 | 121 |
150 | 151 |
180 | 181 |
220 | 221 |
270 | 271 |
330 | 331 |
390 | 391 |
470 | 471 |
560 | 561 |
Последние, один/два знака зарезервированы для кодового обозначения остальных параметров (таблица 4).
Таблица 4. Специальный код в артикуле (последние один/два знака)
Высота | Серия | Спец. код | ESR макс. мОм | Выводы | |
---|---|---|---|---|---|
2 | 3 | ||||
1,9±0,1 | CX | R | 15 (до 6,3 В DC), 40 (10…35 В DC) | + | |
XR | 12 | + | |||
SX | ER | 9 | + | ||
E7 | 7 | + | |||
XE | 6 | + | |||
E4 | 4,5 | + | |||
HX | R | 15 (до 2,5 В DC), 40 (10…25 В DC) | + | ||
R9 | 9 | + | |||
R6 | 6 | + | |||
R4 | 4,5 | + | |||
GX | R | 3 | + | ||
L | 3 | + | |||
LX | R | 6 | + | ||
R4 | 4,5 | + | |||
1,4±0,1 | CT | R | 15 (до 6,3 В DC), 40 (10…35 В DC) | + | |
ST | R | 6 | + | ||
LT | R | 6 | + | ||
1,1±0,1 | CS | R | 15 (до 6,3 В DC), 40 (10…35 В DC) | + | |
SS | R | 6 | + | ||
LS | R | 6 | + | ||
1 (макс.) | SR | R | 6 (до 2,5 В DC), 40 (4…6,3 В DC) | + | |
R4 | 4,5 | + | |||
LR | R | 6 (до 2,5 В DC), 40 (4…6,3 В DC) | + | ||
R4 | 4,5 | + |
Конденсаторы POSCAP
Танталовые полимерные конденсаторы POSCAP (рисунок 4) имеют в своем составе полимерный проводник, танталовый анод и серебряный катод, диэлектрик в виде оксидной пленки Ta2O5.
Тантал-полимерные POSCAP отличаются стабильной емкостью, они работают при высокой температуре и на высокой частоте, имеют при этом малое ESR/ESL. В данное семейство входят несколько серий твердотельных электролитических конденсаторов с танталовым анодом и запатентованным полимером с высокой проводимостью. Инновационная технология Panasonic обеспечивает самое низкое значение ESR среди всех полимер-танталовых конденсаторов. POSCAP демонстрируют отличные характеристики на высоких частотах.
Обеспечивающие высокую удельную емкость POSCAP выпускают в разных компактных корпусах, занимающих минимальное пространство на печатной плате. POSCAP демонстрируют высокую надежность и термостойкость, что делает их идеальными чип-конденсаторами для цифровых высокочастотных и многих других устройств, включая подушки безопасности и ABS автомобилей. В таблице 5 приведен перечень серий POSCAP с основными параметрами.
Таблица 5. Серийный состав и особенности POSCAP
Наимено- вание |
Особенности | Рабочая температу- ра, °С |
Диапазон напряже- ний, В DC |
ESR, мОм | Eмкость, мкФ | Код размера | Размер, мм | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Малый размер/низкий профиль | Боль- шая емкость |
Малое ESR | Высокое напряже- ние |
Д | Ш | В | ||||||
TPG | + | + | — | — | -55…105 | 2,5…12,5 | 35…70 | 33…220 | B1G | 3,5 | 2,8 | 1,1 |
-55…105 | 2,5…6,3 | 35…70 | 150…220 | B15G | 3,5 | 2,8 | 1,4 | |||||
TPSF | + | + | + | — | -55…105 | 2…2,5 | 6…9 | 270 | B2S | 3,5 | 2,8 | 1,9 |
TPE | — | — | + | — | -55…105 | 2…10 | 11…35 | 47…470 | B2 | 3,5 | 2,8 | 1,9 |
-55…105 | 6,3 | 35 | 470 | D15E | 7,3 | 4,3 | 1,4 | |||||
-55…105 | 2,5…10 | 7…25 | 68…470 | D2E | 7,3 | 4,3 | 1,8 | |||||
-55…105 | 2,5…10 | 9…25 | 220…680 | D3L | 7,3 | 4,3 | 2,8 | |||||
-55…105 | 2,5…10 | 10…25 | 330…1500 | D4 | 7,3 | 4,3 | 3,8 | |||||
TPF | — | + | + | — | -55…105 | 2 | 6 | 220…330 | D2E | 7,3 | 4,3 | 1,8 |
-55…105 | 2,5…10 | 5…15 | 150…680 | D3L | 7,3 | 4,3 | 2,8 | |||||
-55…105 | 2,5…6,3 | 5…10 | 470…1000 | D4 | 7,3 | 4,3 | 3,8 | |||||
TQS | + | — | — | + | -55…105 | 16…35 | 70…150 | 6,8…33 | B1S | 3,5 | 2,8 | 1,1 |
TQC | — | — | — | + | -55…105 | 16…35 | 90…400 | 3,9…33 | B2 | 3,5 | 2,8 | 1,9 |
-55…105 | 16 | 40 | 33 | D12 | 7,3 | 4,3 | 1,15 | |||||
-55…105 | 16…25 | 55…70 | 22…47 | D15 | 7,3 | 4,3 | 1,4 | |||||
-55…105 | 16…35 | 40…150 | 10…150 | D2 | 7,3 | 4,3 | 1,9 | |||||
-55…105 | 16…25 | 50…70 | 68…150 | D3L | 7,3 | 4,3 | 2,8 | |||||
TA** | — | — | — | — | -55…105 | 4…10 | 70 | 47…100 | B2 | 3,5 | 2,8 | 1,9 |
-55…105 | 2 | 9…25 | 68…470 | D2E | 7,3 | 4,3 | 1,8 | |||||
-55…105 | 2,5…10 | 15…25 | 150…680 | D3L | 7,3 | 4,3 | 2,8 | |||||
TV*,** | — | — | — | — | -55…125 | 6,3…10 | 25 | 68…150 | D2E | 7,3 | 4,3 | 1,8 |
-55…125 | 10 | 25 | 150 | D3L | 7,3 | 4,3 | 2,8 | |||||
TPB | — | — | — | — | -55…105 | 4…10 | 70 | 33…68 | B2 | 3,5 | 2,8 | 1,9 |
-55…105 | 4…10 | 40 | 150…330 | D3L | 7,3 | 4,3 | 2,8 | |||||
-55…105 | 6,3…10 | 35…40 | 220…470 | D4 | 7,3 | 4,3 | 3,8 | |||||
TH* | — | — | — | — | -55…125 | 2,5…6,3 | 15…25 | 150…330 | D2E | 7,3 | 4,3 | 1,8 |
-55…125 | 2,5…10 | 40…45 | 68…220 | D2 | 7,3 | 4,3 | 1,9 | |||||
-55…125 | 4…6,3 | 40 | 220…330 | D3L | 7,3 | 4,3 | 2,8 | |||||
-55…125 | 6,3…10 | 35…40 | 220…470 | D4 | 7,3 | 4,3 | 3,8 | |||||
TC* | — | — | — | — | -55…125 | 4…6,3 | 15…25 | 100…330 | D2E | 7,3 | 4,3 | 1,8 |
-55…125 | 2,5…10 | 5…25 | 150…680 | D3L | 7,3 | 4,3 | 2,8 | |||||
-55…125 | 2,5…10 | 5…25 | 330…1000 | D4 | 7,3 | 4,3 | 3,8 | |||||
TPC | + | — | — | -55…105 | 6,3…12,5 | 55…80 | 10…47 | B1 | 3,5 | 2,8 | 1,1 | |
-55…105 | 6,3…10 | 40…45 | 68…330 | D2 | 7,3 | 4,3 | 1,9 | |||||
TPU | + | — | — | — | -55…85 | 2,5…10 | 150…300 | 4,7…100 | S09 | 2 | 1,25 | 0,9 |
-55…85 | 6,3 | 100 | 150 | B09 | 3,5 | 2,8 | 0,9 | |||||
TPH | + | — | + | — | -55…85 | 6,3…10 | 100…150 | 33…100 | A09 | 3,2 | 1,6 | 0,9 |
-55…105 | 2,5…6,3 | 150 | 47…100 | A09 | 3,2 | 1,6 | 0,9 | |||||
-55…85 | 2,5…6,3 | 70 | 100…220 | A14 | 3,2 | 1,6 | 1,4 | |||||
* – Гарантия при 125°С. ** – Повышенная надежность. |

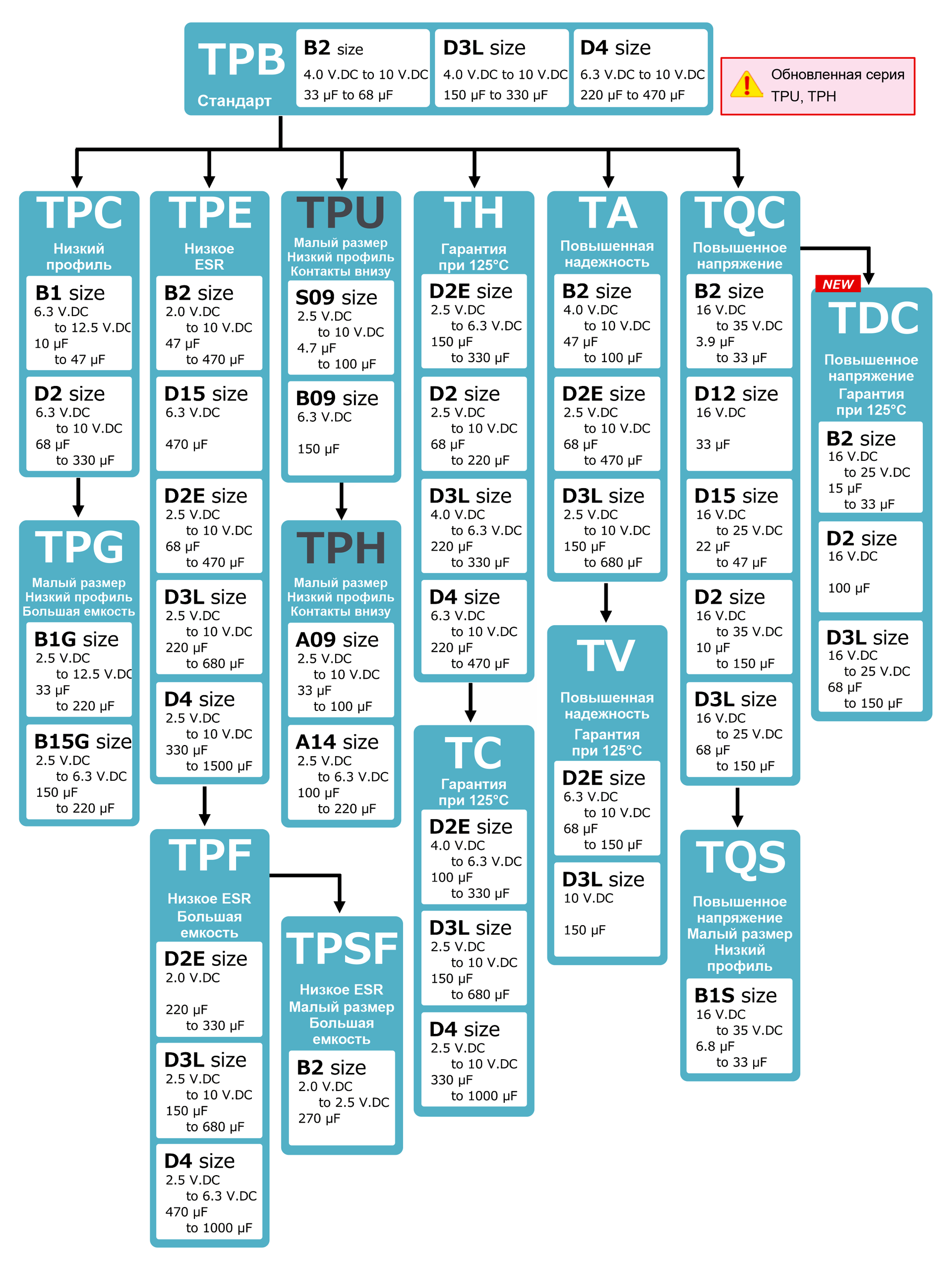

Визуально серийный состав семейства с основными характеристиками и особенностями применения представлен на рисунке 5.
открыть картинку в полном формате
Расшифровка артикула POSCAP
Пример торгового артикула конденсаторов POSCAP приведен на рисунке 6. Первые знаки (от одного до трех) выделены для кода номинального напряжения конденсаторов (без дробной части), который, по большей части, прямо соответствует истинному значению. Кроме 2,54 В, здесь код = 2R5 или просто Е, а вместо 16 В может быть прописан код 1С.
Затем следует двух- или четырехбуквенное обозначение серии. Далее двумя или четырьмя цифрами вписывается непосредственное значение емкости (с буквой R вместо запятой). Следующая за ними буква М означает допустимую точность ±20%. На последней позиции располагается опциональный специальный код (до четырех цифр), определяющий ряд дополнительных параметров: ESR, рабочие частоты и температуру.
Конденсаторы OS-CON
Среди четырех полимерных семейств Panasonic имеются алюминиевые конденсаторы OS-CON (рисунок 7), характеризующиеся длительным сроком эксплуатации и минимальной нестабильностью ESR в диапазоне рабочих температур. OS-CON имеют в своем составе полимерный проводник, алюминиевый анод и катод, диэлектрик в виде оксидной пленки Al2O3.

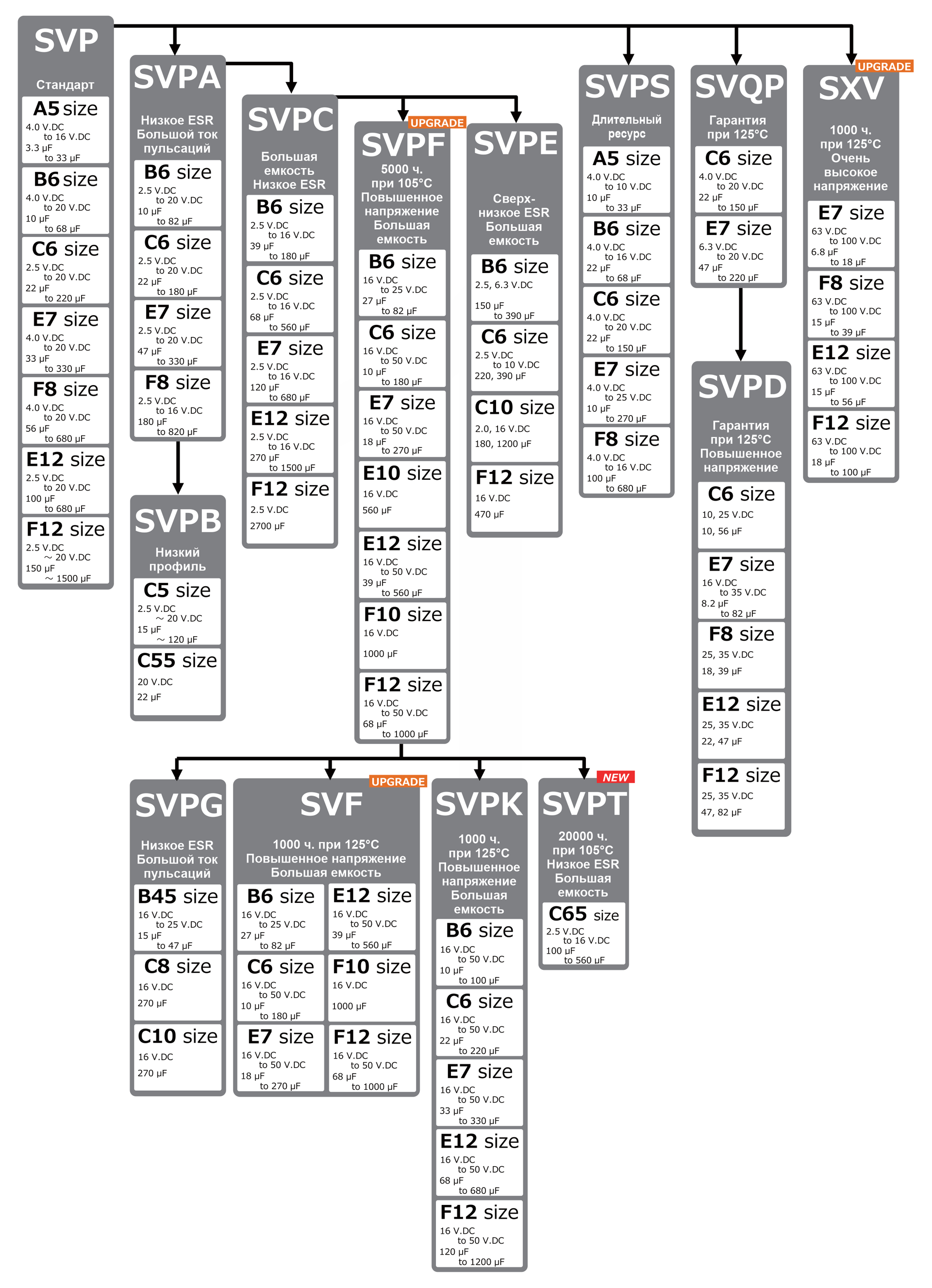

OS-CON изготавливаются в цилиндрических корпусах, отдельные серии предназначены для поверхностного монтажа, а другие – для плат со сквозными отверстиями. В OS-CON используется алюминий и полимерный материал с высокой электропроводностью, что обеспечивает низкое ESR, отличное подавление шума и паразитных пульсаций тока.
OS-CON идеально подходят для любых цепей с повышенным напряжением, в которых требуется повышенная емкость. Серийный ряд этого многочисленного семейства конденсаторов представлен в таблице 6.
Таблица 6. Серийный состав и особенности OS-CON
Наимено- вание |
Особенности | Рабочая температу- ра, °С |
Диапазон напряже- ний, В DC |
ESR, мОм | Eмкость, мкФ | Код размера | Размер, мм | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
Боль- шая емкость |
Малое ESR | Высокое напряже- ние |
Повышен- ная надеж- ность, длитель- ная эксплуата- ция |
Ø | L | ||||||
SVPT* | + | + | — | + | -55…105 | 2,5…16 | 15…24 | 100…560 | С65 | 6,3 | 6,4 |
SVF** | + | — | + | + | -55…125 | 16…25 | 27…40 | 27…82 | B6 | 5 | 5,9 |
-55…125 | 16…50 | 22…40 | 10…180 | C6 | 6,3 | 5,9 | |||||
-55…125 | 16…50 | 22…35 | 18…270 | E7 | 8 | 6,9 | |||||
-55…125 | 16…50 | 14…25 | 39…560 | E12 | 8 | 11,9 | |||||
-55…125 | 16 | 16 | 1000 | F10 | 10 | 10 | |||||
-55…125 | 16…50 | 12…20 | 68…1000 | F12 | 10 | 12,6 | |||||
SVPK | + | — | + | + | -55…125 | 16…50 | 27…80 | 10…100 | B6 | 5 | 5,9 |
-55…125 | 16…50 | 22…35 | 22…220 | C6 | 6,3 | 5,9 | |||||
-55…125 | 16…50 | 22…35 | 33…330 | E7 | 8 | 6,9 | |||||
-55…125 | 16…50 | 14…25 | 68…680 | E12 | 8 | 11,9 | |||||
-55…125 | 16…50 | 12…20 | 120…1200 | F12 | 10 | 12,6 | |||||
SXV** | — | — | + | + | -55…125 | 63…100 | 60 | 6,8…18 | E7 | 8 | 6,9 |
-55…125 | 63…100 | 50…60 | 15…39 | F8 | 10 | 7,9 | |||||
-55…125 | 63…100 | 25…40 | 15…56 | E12 | 8 | 11,9 | |||||
-55…125 | 63…100 | 25…30 | 18…100 | F12 | 10 | 12,6 | |||||
SVPG | — | + | — | + | -55…105 | 16…25 | 25…30 | 15…47 | B45 | 5 | 4,4 |
-55…105 | 16 | 10 | 270 | C8 | 6,3 | 7,9 | |||||
-55…105 | 16 | 8 | 270 | C10 | 6,3 | 9,9 | |||||
SVPF** | + | — | + | + | -55…105 | 16…25 | 27…40 | 27…82 | B6 | 5 | 5,9 |
-55…105 | 16…50 | 22…40 | 10…180 | C6 | 6,3 | 5,9 | |||||
-55…105 | 16…50 | 22…35 | 18…270 | E7 | 8 | 6,9 | |||||
-55…105 | 16 | 18 | 560 | E10 | 8 | 10 | |||||
-55…105 | 16…50 | 14…25 | 39…560 | E12 | 8 | 11,9 | |||||
-55…105 | 16 | 16 | 1000 | F10 | 10 | 10 | |||||
-55…105 | 16…50 | 12…20 | 68…1000 | F12 | 10 | 12,6 | |||||
SVPA | — | + | — | — | -55…105 | 2,5…20 | 30…40 | 10…82 | B6 | 5 | 5,9 |
-55…105 | 2,5…20 | 20…35 | 22…180 | C6 | 6,3 | 5,9 | |||||
-55…105 | 2,5…20 | 20…33 | 47…330 | E7 | 8 | 6,9 | |||||
-55…105 | 2,5…16 | 19…29 | 180…820 | F8 | 10 | 7,9 | |||||
SVPB*** | — | — | — | — | -55…105 | 2,5…20 | 40…45 | 15…120 | C5 | 6,3 | 4,9 |
-55…105 | 20 | 35 | 22 | C55 | 6,3 | 5,4 | |||||
SVPC | + | + | — | — | -55…105 | 2,5…16 | 19…35 | 39…180 | B6 | 5 | 5,9 |
-55…105 | 2,5…16 | 15…30 | 68…560 | C6 | 6,3 | 5,9 | |||||
-55…105 | 2,5…16 | 19…27 | 120…680 | E7 | 8 | 6,9 | |||||
-55…105 | 2,5…16 | 9…16 | 270…1500 | E12 | 8 | 11,9 | |||||
-55…105 | 2,5 | 12 | 2700 | F12 | 10 | 12,6 | |||||
SVPD | — | — | + | + | -55…125 | 10…25 | 45…65 | 10…56 | C6 | 6,3 | 5,9 |
-55…125 | 16…35 | 40…70 | 8,2…82 | E7 | 8 | 6,9 | |||||
-55…125 | 25…35 | 45…60 | 18…39 | F8 | 10 | 7,9 | |||||
-55…125 | 25…35 | 30…50 | 22…47 | E12 | 8 | 11,9 | |||||
-55…125 | 25…35 | 28…30 | 47…82 | F12 | 10 | 12,6 | |||||
SVPE | + | + | — | — | -55…105 | 2,5…6,3 | 10…15 | 150…390 | B6 | 5 | 5,9 |
-55…105 | 2,5…10 | 10…20 | 220…390 | C6 | 6,3 | 5,9 | |||||
-55…105 | 2,5…16 | 8…11 | 180…1200 | C10 | 6,3 | 9,9 | |||||
-55…105 | 16 | 10 | 470 | F12 | 10 | 12,6 | |||||
SVPS | — | — | — | + | -55…105 | 4…10 | 200…220 | 10…33 | A5 | 4 | 5,4 |
-55…105 | 4…16 | 30…90 | 22…68 | B6 | 5 | 5,9 | |||||
-55…105 | 4…20 | 22…60 | 22…150 | C6 | 6,3 | 5,9 | |||||
-55…105 | 4…25 | 22…60 | 10…270 | E7 | 8 | 6,9 | |||||
-55…105 | 4…16 | 20…35 | 100…680 | F8 | 10 | 7,9 | |||||
SVQP | — | — | — | + | -55…105 | 4…20 | 40…60 | 22…150 | C6 | 6,3 | 5,9 |
-55…105 | 6,3…20 | 35…45 | 47…220 | E7 | 8 | 6,9 | |||||
SVP | — | — | — | — | -55…105 | 4…16 | 200…260 | 3,3…33 | A5 | 4 | 5,4 |
-55…105 | 4…20 | 60…120 | 10…68 | B6 | 5 | 5,9 | |||||
-55…105 | 2,5…20 | 23…60 | 22…220 | C6 | 6,3 | 5,9 | |||||
-55…105 | 4…20 | 35…45 | 33…330 | E7 | 8 | 6,9 | |||||
-55…105 | 4…20 | 25…40 | 56…680 | F8 | 10 | 7,9 | |||||
-55…105 | 2,5…20 | 13…24 | 100…680 | E12 | 8 | 11,9 | |||||
-55…105 | 2,5…20 | 12…20 | 150…1500 | F12 | 10 | 12,6 | |||||
SEF | + | — | + | + | -55…125 | 16…35 | 22…35 | 22…180 | C6 | 6,3 | 5,9 |
-55…125 | 16…35 | 22…30 | 39…270 | E7 | 8 | 6,9 | |||||
-55…125 | 16…35 | 14…20 | 82…560 | E12 | 8 | 11,9 | |||||
-55…125 | 16…5 | 12…18 | 120…1000 | F13 | 8 | 12,9 | |||||
SEK | — | — | — | — | -55…125 | 25…50 | 25…35 | 22…82 | C6 | 6,3 | 5,9 |
-55…125 | 25…50 | 24…35 | 33…120 | E7 | 8 | 6,9 | |||||
-55…125 | 25…50 | 16…25 | 68…270 | E12 | 8 | 11,9 | |||||
-55…125 | 25…50 | 14…20 | 120…470 | F13 | 8 | 12,9 | |||||
SEPG** | — | + | — | + | -55…105 | 16 | 10 | 270 | C9 | 10 | 8,9 |
-55…105 | 16 | 8 | 270 | C10 | 6,3 | 9,9 | |||||
-55…105 | 16 | 8 | 470 | E9 | 8 | 8,9 | |||||
-55…105 | 16 | 8 | 560 | E13 | 8 | 12,9 | |||||
SXE** | — | — | + | + | -55…125 | 63…100 | 60 | 6,8…18 | E7 | 8 | 6,9 |
-55…125 | 63…100 | 50…60 | 15…39 | F8 | 8 | 7,9 | |||||
-55…125 | 63…100 | 25…40 | 15…56 | E12 | 8 | 11,9 | |||||
-55…125 | 63…100 | 25…30 | 18…100 | F13 | 8 | 12,9 | |||||
SEPF*** | + | — | + | + | -55…105 | 16…32 | 30…35 | 22…150 | C55 | 6,3 | 5,4 |
-55…105 | 16…35 | 22…32 | 22…180 | C6 | 6,3 | 5,9 | |||||
-55…105 | 16…35 | 22…30 | 39…270 | E7 | 8 | 6,9 | |||||
-55…105 | 16…35 | 14…20 | 82…560 | E12 | 8 | 11,9 | |||||
-55…105 | 16…35 | 12…18 | 120…1000 | F13 | 10 | 12,9 | |||||
SEPC*** | + | + | — | + | -55…105 | 2,5 | 7 | 100…560 | B9 | 5 | 8,9 |
-55…105 | 6,3 | 18 | 220 | C55 | 6,3 | 5,4 | |||||
-55…105 | 2,5…16 | 10…24 | 100…560 | C6 | 6,3 | 5,9 | |||||
-55…105 | 2,5…16 | 7…10 | 100…820 | C9 | 6,3 | 8,9 | |||||
-55…105 | 2,5…16 | 8…22 | 150…1000 | E7 | 8 | 6,9 | |||||
-55…105 | 2,5…16 | 5…10 | 180…1000 | E9 | 8 | 8,9 | |||||
-55…105 | 16 | 11…16 | 180…270 | E12 | 8 | 11,9 | |||||
-55…105 | 2,5…6,3 | 7…8 | 470…820 | E13 | 8 | 12,9 | |||||
-55…105 | 2,5…16 | 7…10 | 470…2700 | F13 | 10 | 12,9 | |||||
SEQP | — | — | + | + | -55…125 | 4…20 | 40…60 | 22…50 | C6 | 6,3 | 5,9 |
-55…125 | 4…32 | 35…100 | 6,8…300 | E7 | 8 | 6,9 | |||||
-55…125 | 4…32 | 25…80 | 15…680 | F8 | 10 | 7,9 | |||||
-55…125 | 4…32 | 13…50 | 18…560 | E12 | 8 | 11,9 | |||||
-55…125 | 4…20 | 12…20 | 150…1200 | F13 | 10 | 12,9 | |||||
SEP | — | — | + | + | -55…105 | 4…20 | 40…60 | 22…150 | C6 | 6,3 | 5,9 |
-55…105 | 4…20 | 35…45 | 33…330 | E7 | 8 | 6,9 | |||||
-55…105 | 4…20 | 25…40 | 56…680 | F8 | 10 | 7,9 | |||||
-55…105 | 2,5…20 | 13…24 | 100…680 | E12 | 8 | 11,9 | |||||
-55…105 | 2,5…20 | 12…20 | 150…1500 | F12 | 10 | 12,9 | |||||
* – Новинка. ** – Обновлен. *** – Малый размер/низкий профиль. |
На рисунке 8 визуально представлен серийный состав семейства в корпусах SMD.
открыть картинку в полном формате

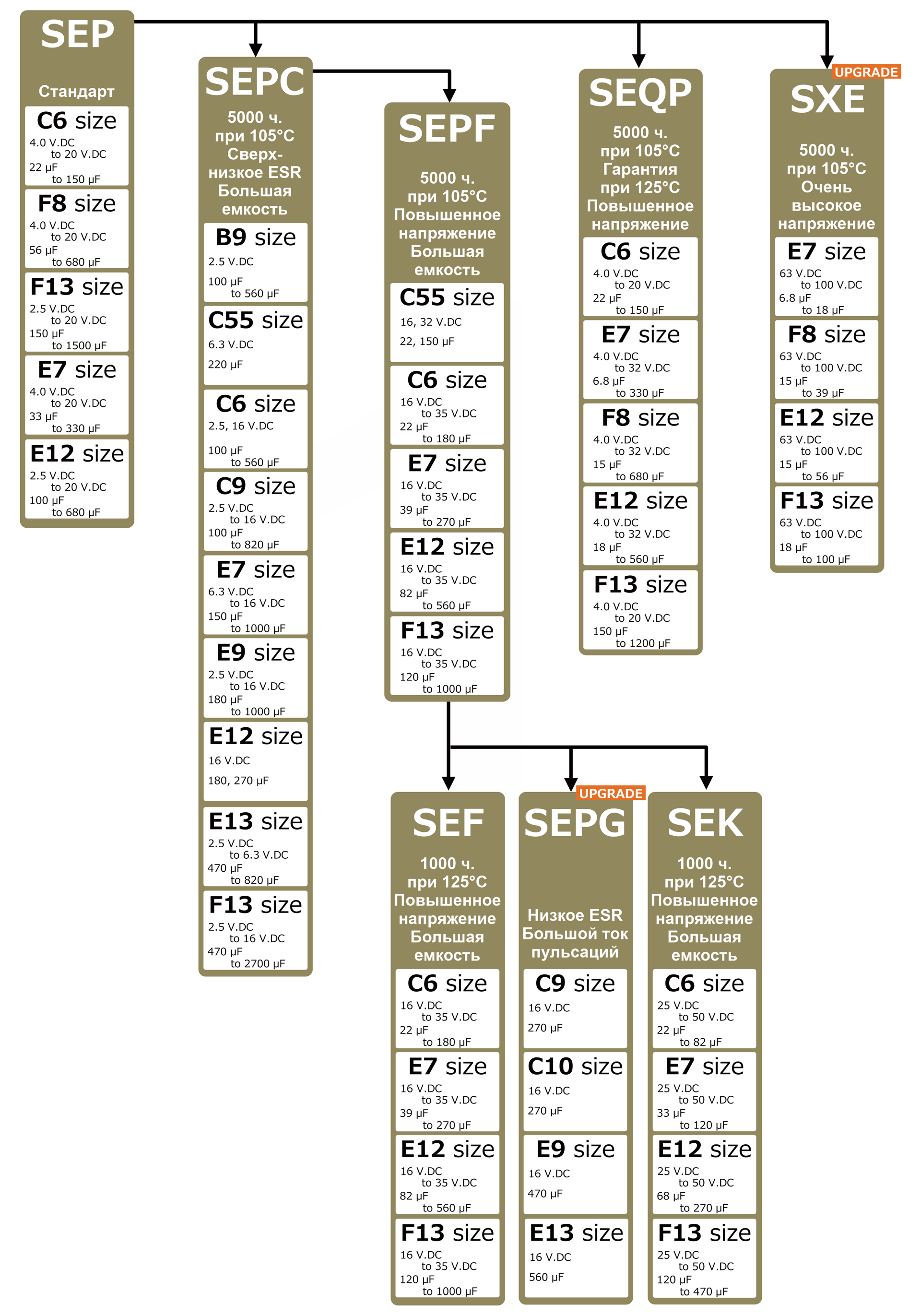

На рисунке 9 сгруппированы конденсаторы со штыревыми выводами.
открыть картинку в полном формате
Расшифровка артикула OS-CON
Пример торгового артикула конденсаторов OS-CON приведен на рисунке 10. Первые цифры (от одной до трех) соответствуют номинальному напряжению («R» используется вместо запятой). Следующие три или четыре буквы соответствуют серии конденсатора. Далее указывается номинальная емкость (1…4 цифры). Последняя позиция (буква М) указывает допуск по точности для емкости конденсатора (20%).
Артикул конденсаторов OS-CON со штыревыми выводами такой же, но дополняется буквой «Т», указывающей на формовку выводов.
Гибридные конденсаторы (HYBRID)
Алюминиевые гибридные (полимерно-электролитические) конденсаторы (рисунок 11) имеют в своем составе проводящий полимер совместно с электролитом, алюминиевый анод и катод, диэлектрик в виде оксидной пленки Al2O3.
Эти конденсаторы являются результатом комбинации двух технологий: электролитической и полимерной, каждая из которых дает свои плюсы. Семейство HYBRID отличается пониженным ESR, что присуще полимерным конденсаторам, и низким током утечки, которым характеризуются алюминиевые электролитические конденсаторы. Весь серийный ряд выпускается в компактных корпусах, отличается повышенной надежностью полимерных и безопасностью алюминиевых электролитических конденсаторов.
В таблице 7 и на рисунке 12 представлен серийный ряд семейства гибридных конденсаторов.
Таблица 7. Серийный состав и особенности конденсаторов HYBRID
Наимено- вание |
Особенности | Рабочая температу- ра, °С |
Диапазон напряже- ний, В DC |
ESR, мОм | Eмкость, мкФ | Код размера | Размер, мм | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
Малый размер | Боль- шая емкость |
Большой ток пульса- ций |
Длитель- ная эксплуата- ция |
∅ | L | ||||||
ZA** | + | — | — | — | -55…105 | 25…50 | 80…120 | 10…33 | C | 5 | 5,8 |
25…63 | 50…120 | 10…56 | D | 6,3 | 5,8 | ||||||
30…80 | 22…100 | D8 | 6,3 | 7,7 | |||||||
25…80 | 27…45 | 22…220 | F | 8 | 10,2 | ||||||
20…36 | 33…330 | G | 10 | 10,2 | |||||||
ZC** | + | — | — | + | -55…125 | 25…50 | 80…120 | 10…33 | C | 5 | 5,8 |
25…63 | 50…120 | 10…56 | D | 6,3 | 5,8 | ||||||
30…80 | 22…100 | D8 | 6,3 | 7,7 | |||||||
25…80 | 27…45 | 22…220 | F | 8 | 10,2 | ||||||
20…36 | 33…330 | G | 10 | 10,2 | |||||||
ZK** | + | + | + | + | -55…125 | 25…35 | 80…100 | 33…47 | C | 5 | 5,8 |
50…60 | 56…82 | D | 6,3 | 5,8 | |||||||
30…35 | 100…150 | D8 | 6,3 | 7,7 | |||||||
27 | 180…270 | F | 8 | 10,2 | |||||||
20 | 330…470 | G | 10 | 10,2 | |||||||
ZKU* | + | + | + | + | -55…125 | 25…35 | 80…100 | 39…56 | C | 5 | 5,8 |
50…60 | 68…100 | D | 6,3 | 5,8 | |||||||
30…35 | 120…180 | D8 | 6,3 | 7,7 | |||||||
27 | 220…330 | F | 8 | 10,2 | |||||||
20 | 390…560 | G | 10 | 10,2 | |||||||
ZE | — | — | — | + | -55…145 | 25…63 | 27…40 | 33…220 | F | 8 | 10,2 |
20…30 | 56…330 | G | 10 | 10,2 | |||||||
ZS | — | + | + | + | -55…125 | 25…63 | 11…15 | 150…560 | G16 | 10 | 16,5 |
ZF | — | — | — | + | -55…150 | 25…63 | 27…40 | 33…150 | F | 8 | 9,5 |
20…30 | 56…270 | G | 10 | 9,5 | |||||||
* – Новинка. |
Серии ZA, ZC и ZK имеют обновленный состав, а серия ZKU является новинкой с расширенным емкостным диапазоном при рабочих температурах до 125°С. Серия ZF предназначена для длительной эксплуатации при повышенном напряжении и температуре до 150°С.
Расшифровка артикула гибридных конденсаторов
Пример торгового артикула конденсаторов HYBRID приведен на рисунке 13. Первые три знака отведены для кода классификации продукта. Далее следует буквенное обозначение серии. Затем идет кодированное обозначение номинального напряжения в вольтах: 1Е = 25, 1V = 35, 1H = 50, 1J = 63, 1K = 80. Если артикул имеет более 12 знаков, то «1» опускается.
- «101» – код емкости конденсатора. Последний знак здесь соответствует количеству нулей, добавляемых после двух первых значащих цифр от номинальной емкости:
- «X» – опциональный код размера корпуса, он указывается только для размера D8 (6,3×7,7);
- «*» – опциональный специальный код, указывается как «U» для миниатюрных конденсаторов;
- «Р» – упаковочный код для изделий SMD: P = ширина ленты 16….24, R = ширина ленты 12 мм, V – виброзащита упаковки.
Для конденсаторов со штыревыми выводами артикул аналогичен вышеописанному, но три последних поля в этом случае не используются.
Заключение
Полимерные конденсаторы появились в 1990 году. Но их совершенствование продолжается, свидетельством чему служат характеристики конденсаторов SP-CAP, POSCAP, OS-CON и HYBRID производства компании Panasonic. Они отличаются пониженным ESR и увеличенной емкостью, работают при более высоких напряжениях и в расширенном температурном диапазоне.
Инновационные технологии Panasonic позволили создать привлекательную альтернативу традиционным танталовым, электролитическим и многослойным керамическим (MLCC) конденсаторам. Расширенный ассортимент в четырех семействах и разнообразные характеристики конденсаторов позволяют сделать оптимальный выбор для комплектации самой разной электроники, включая промышленное и автомобильное оборудование, офисную и бытовую технику, сетевую инфраструктуру для IT.
Литература
- Understanding polymer and hybrid capacitors
- Conductive polymer aluminium electrolytic capacitors
- Conductive polymer tantalum solid capacitors
- Conductive polymer aluminium solid capacitors
- Conductive polymer hybrid aluminium electrolytic capacitors
Список ранее опубликованных глав
- Виктор Чистяков. Конденсаторы Panasonic. Часть 1. Алюминий
- Виктор Чистяков. Конденсаторы Panasonic. Часть 2. Пленка
- Виктор Чистяков. Конденсаторы Panasonic. Часть 3. Полимеры
Наши информационные каналы
