Серия линейных регуляторов AMS1117

Общие характеристики

	Раздел	Линейные регуляторы
	Тип регулятора
	Максимальный выходной ток
	Ток собственного потребления
	Погрешность установки выходного напряжения
	Допустимое падение напряжения вход-выход
	Рабочая температура

Документация на серию AMS1117

AMS1117 et 1A LDO Voltage Regulator DESCRIPTION The AMS1117 is a positive low voltage dropout regulator; typical voltage dropout is only 1.2V at 1A. AMS1117 provides two versions: fixed and adjustable versions. VOUT has a tolerance of less than 1.5% for fixed TO-252-2L versions 1.2V 1.5V, 1.8V, 2.5V, 3.3V, 5.0V and adjustable version or 2% output accuracy for fixed version 1.2V. The AMS1117 offers some key features include thermal shutdown and current limiting. It is suitable for all electronic products. SOT-223-3L SOT-89-3L FEATURES  1.5% output accuracy for fixed versions 1.2V,1.5V, 1.8V 2.5V, 3.3V, 5.0V and adjustable version  Adjustable output voltage  Low Dropout Voltage: Typical 1.2V@1A  Current Limiting  Thermal Shutdown  Temperature Range: -40C to 125C APPLICATIONS  Laptop, Palmtop, and Notebook Computers  Battery Charger  SCSI-II Active Terminator  Cellular Phone  Cordless Telephones  Battery Powered Systems  Portable Instrumentation  SMPS Post-Regulator NOMENCLATURE AMS1117 Device S:SOT-89-3L Package ADJ: Adjustable output 1.2: Fixed output 1.2V 1.5: Fixed output 1.5V 1.8: Fixed output 1.8V 2.5: Fixed output 2.5V 3.3: Fixed output 3.3V 5.0: Fixed output 5.0V : SOT-223-3L CD: TO-252-2L : SOT-89-3L www.umw-ic.com 1 友台半导体有限公司

PDF

Документация на серию AMS1117

Subject:

Дата модификации: 17.03.2022

Размер: 351.6 Кб

8 стр.

UMW R UMW AMS1117 ■ 概述 ■ 封裝及腳位定義 AMS1117 是一個輸出電流達到 1A 的三端輸出低壓差線性穩壓器，有 1.2V、1.8V、2.5V、 3.3V、5.0V 及可調節輸出電壓等各種版本，其電壓降在 1A 時僅為 1.2V。以其優良的性能和極度的經濟性能，適用於各種電器產品。 ■ 特點 ● ● ● ● ● ● ● 1A 輸出電流時壓降僅為 1.2V 限流功能過熱保護功能有固定輸出電壓 1.2V、1.8V、2.5V、3.3V、 5.0V 及可調節輸出電壓版本固定輸出電壓 1.2V 的電壓精度為 2% 固定輸出電壓 1.8V、2.5V、3.3V、5.0V 及可調節輸出電壓的精度為 1.5% 溫度範圍：-40℃ ~ +125℃ SOT-89 ■ 典型應用電路（常用封裝為 SOT-223、TO-252） ■ 應用 ● ● ● ● ● ● ● ● 膝上型電腦、掌上電腦及筆記本電腦電池充電器 SCSI-Ⅱ主動終端移動電話無繩電話電池供電系統便攜式設備開關電源後置穩壓器 Vref=Vout-Vadj=1.25V (典型值) Vout=Vref*(1+RF2/RF1)+Iadj*RF2 Iadj=55uA (典型值) www.umw-ic.com 1 友台半导体有限公司

PDF

Документация на AMS1117-1.2

UMW AMS1117

Дата модификации: 24.09.2021

Размер: 1.77 Мб

8 стр.

найти AMS1117.pdf

Товары серии AMS1117

Наименование	Упаковка	Корпус	U_вых
AMS1117-1.2 (YOUTAI)	в ленте 2500 шт	SOT-223
AMS1117-1.5 (YOUTAI)	в ленте 2500 шт	SOT-223
AMS1117-1.8 (YOUTAI)	в ленте 2500 шт	SOT-223
AMS1117-2.5 (YOUTAI)	в ленте 2500 шт	SOT-223
AMS1117-3.3 (YOUTAI)	в ленте 2500 шт	SOT-223
AMS1117-3.3 SOT-223 (YOUTAI)	в ленте 2500 шт	SOT-223
AMS1117-3.3 SOT-89 (YOUTAI)	в ленте 309 шт	SOT-89
AMS1117-3.3S (YOUTAI)	в ленте 50 шт	—
AMS1117-5.0 (YOUTAI)	2500 шт	SOT-223
AMS1117-5.0S (YOUTAI)	в ленте 1000 шт	SOT-89
AMS1117-ADJ (YOUTAI)	в ленте 2500 шт	SOT-223	—
AMS1117-ADJS (YOUTAI)	в ленте 1000 шт	—

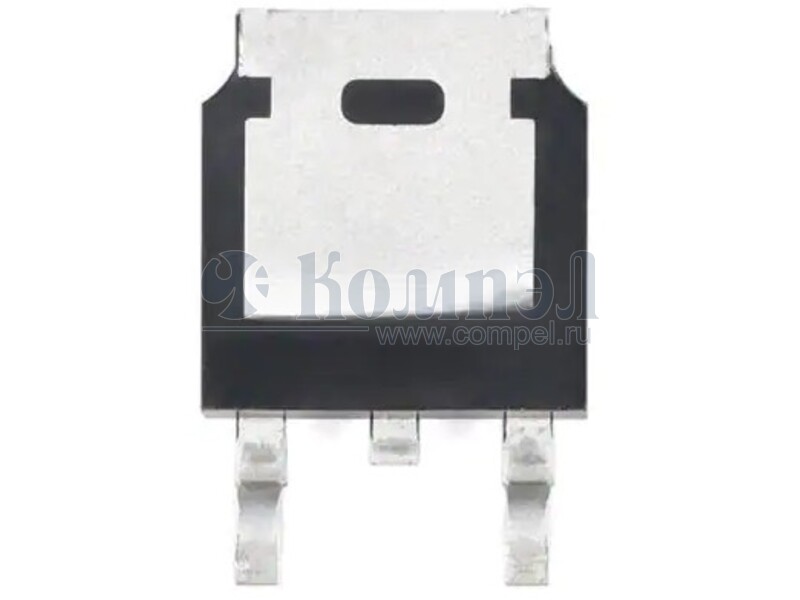

AMS1117CD-1.2 (YOUTAI)	в ленте 2500 шт	TO252
AMS1117CD-3.3 (YOUTAI)	в ленте 2500 шт	TO252
AMS1117CD-5.0 (YOUTAI)	в ленте 2500 шт	TO252
AMS1117CD-ADJ (YOUTAI)	50 шт	TO252
