Батарейные держатели Connfly и KLS на печатную плату – достойное качество по оптимальным ценам со склада Компэл
21 апреля 2021
Компэл объявляет о значительном расширении складской программы по крупнейшим азиатским брендам. Помимо прочего, в нее включены держатели таблеточных элементов питания от Connfly и KLS.
Продуктовые линейки Connfly и KLS на складе Компэл включают в себя решения для батареек различных типоразмеров (от CR1220 до CR2477) для выводного или поверхностного монтажа.
Независимо от способа установки, держатели батареек, среди прочего, имеют ряд особенностей:
- Особая форма контакта с точечными выступами и/или в форме язычка для обеспечения гарантированного соединения с батарейкой даже при вибрационных помехах;
- Большая контактирующая поверхность и малое контактное сопротивление (30…100 мОм) для снижения выделяемой тепловой энергии;
- Пластиковые уловители для уверенной фиксации держателя на плате;
- Поверхность для адгезивной фиксации держателя на печатной плате с целью их устойчивого соединения (для вариантов поверхностного монтажа).
Держатели батареек для сквозного монтажа хорошо подходят для использования в многослойных платах. Такое исполнение выводов обеспечивает более прочное соединение «держатель-плата».
Держатели таблеточных батарей для поверхностного монтажа являются отличным решением, когда критическим параметром являются габариты конечного изделия или монтаж элементов подразумевает только поверхностное расположение.
Таблица 1. Cкладской ассортимент батарейных держателей Connfly и KLS

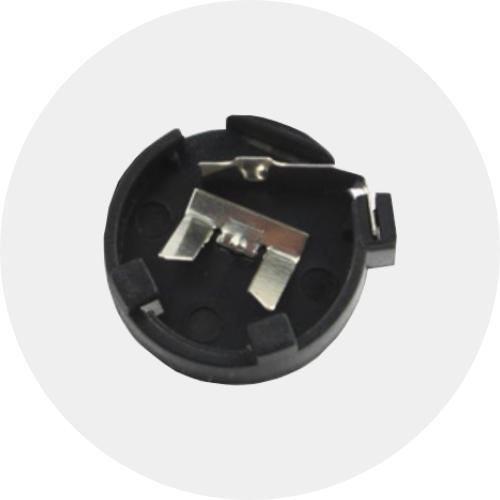

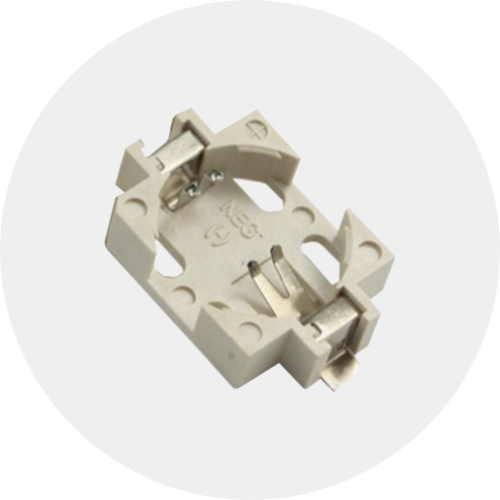

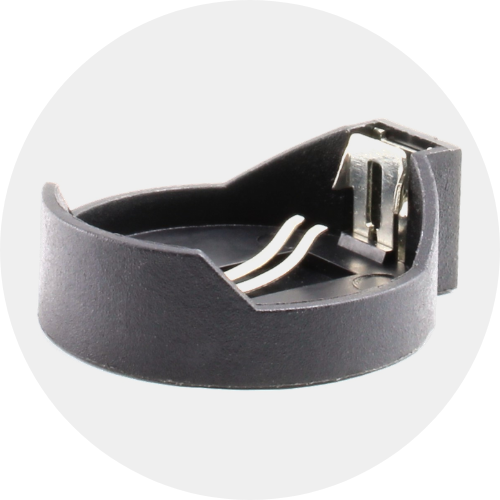

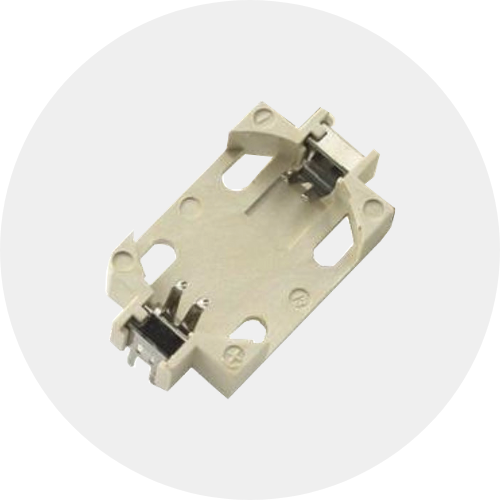

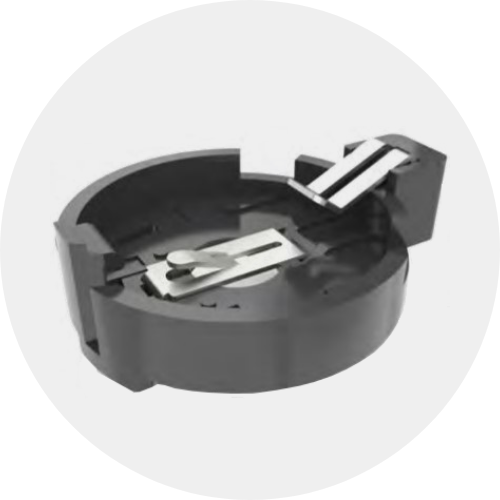

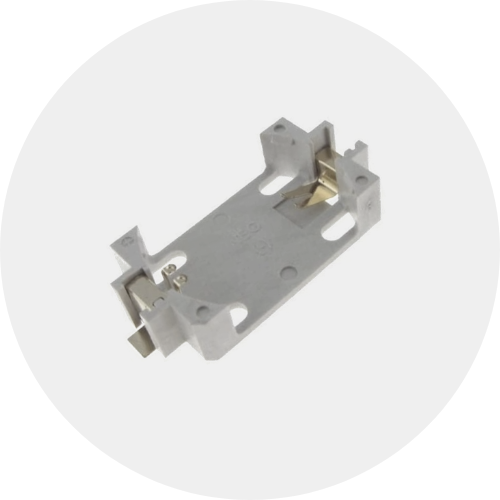

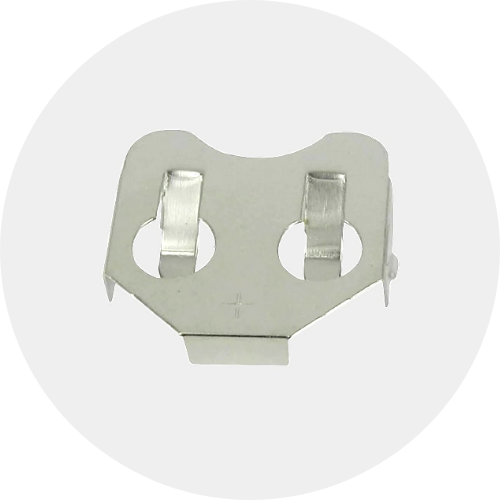

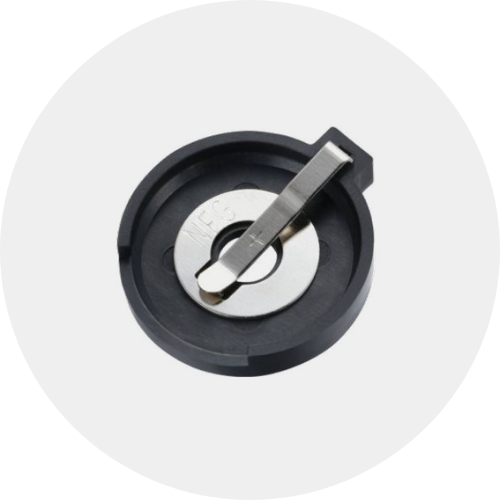

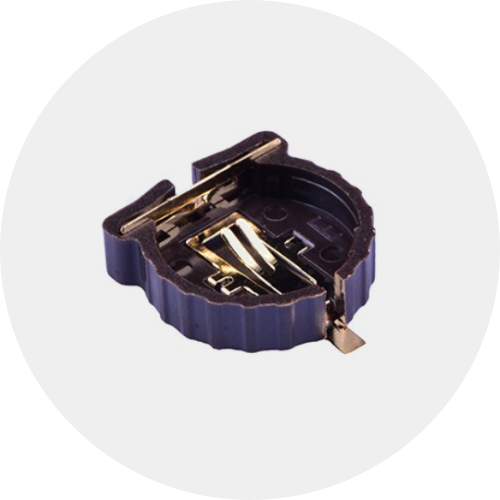

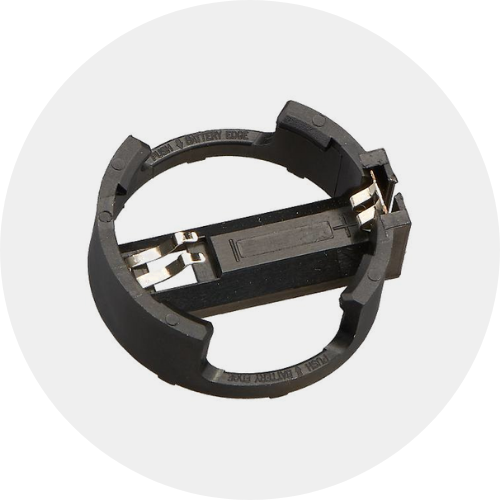

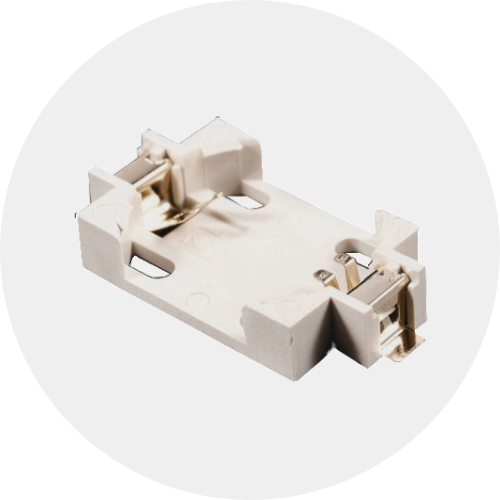

Тип батарейки | Партномер | Тип монтажа | Расположение батарейки | Высота держателя над платой, мм | Особенности | Внешний вид |
---|---|---|---|---|---|---|
CR2032 | DS1092-04-B6P (Connfly) | Сквозные отверстия | Горизонтальное | 8.7 | – | |
DS1092-05-B6P (Connfly) | Сквозные отверстия | Горизонтальное | 6.6 | Уловители на плату | ||
DS1092-06-B6P (Connfly) | Сквозные отверстия | Горизонтальное | 8.0 | – | ||
DS1092-10-W6L (Connfly) | Поверхностный | Горизонтальное | 5.5 | Низкий профиль | ||
L-KLS5-CR2032-01 (KLS) | Сквозные отверстия | Горизонтальное | 8.7 | – | ||
L-KLS5-CR2032-04 (KLS) | Сквозные отверстия | Вертикальное | 18.13 | Фиксирующие лапки, низкий профиль | ||
L-KLS5-CR2032-05 (KLS) | Поверхностный | Горизонтальное | 5.5 | Низкий профиль | ||
L-KLS5-CR2032-05B (KLS) | Сквозные отверстия | Горизонтальное | 5.5 | Низкий профиль | ||
L-KLS5-CR2032-09B (KLS) | Сквозные отверстия | Горизонтальное | 3.7 | Низкий профиль | ||
CR1220 | L-KLS5-CR1220-01 (KLS) | Сквозные отверстия | Горизонтальное | 5.4 | Уловители на плату, низкий профиль | |
L-KLS5-CR1220-02 (KLS) | Поверхностный | Горизонтальное | 4 | Уловители на плату, низкий профиль | ||
CR1632 | L-KLS5-CR1632-01 (KLS) | Поверхностный | Горизонтальное | 5.5 | Низкий профиль | |
CR2430 | L-KLS5-CR2430-02 (KLS) | Сквозные отверстия | Горизонтальное | 4.8 | Уловители на плату, низкий профиль | |
CR2450 | L-KLS5-CR2450-02 (KLS) | Поверхностный | Горизонтальное | 7.5 | – | |
L-KLS5-CR2450-04 (KLS) | Сквозные отверстия | Горизонтальное | 9.2 | – | ||
CR2477 | L-KLS5-CR2477-1 (KLS) | Сквозные отверстия | Горизонтальное | 12 | – |
Стоит отметить, что конструкция корпуса держателей имеет ряд особенностей: корпус держателя оснащен системой механических выступов для обеспечения дополнительной защиты от непроизвольного выпадения батарейки, а материал корпуса выполнен из высокотемпературного пластика, соответствующего стандарту пожаробезопасности UL94V-0.
Батарейные держатели таблеточных источников питания от Connfly и KLS сочетают надежное соединение и миниатюрные размеры, что позволяет использовать их в системах практически любого назначения: от потребительской электроники до автомобильных применений.
Дополнительные материалы/Техническая документация
- Чертеж_L-KLS5-CR2450-04 (0.31 Мб)
- Чертеж_L-KLS5-CR2450-02 (0.25 Мб)
- Чертеж_L-KLS5-CR2430-02 (0.10 Мб)
- Чертеж_L-KLS5-CR1632-01 (0.23 Мб)
- Чертеж_L-KLS5-CR1220-02 (0.23 Мб)
- Чертеж_L-KLS5-CR1220-01 (0.24 Мб)
- Чертеж_L-KLS5-CR2032-05B (0.09 Мб)
- Чертеж_L-KLS5-CR2032-05 (0.05 Мб)
- Чертеж_L-KLS5-CR2032-01 (0.24 Мб)
- Чертеж_DS1092-10-w6l (0.25 Мб)
- Чертеж_DS1092-06-b6p (0.66 Мб)
- Чертеж_DS1092-05-B6P (0.27 Мб)
- Чертеж_DS1092-04-B6P (0.24 Мб)
- Чертеж_L-KLS5-CR2477-1 (0.29 Мб)
