ADX3202QAQFN32

AnalogySemi
ADX320Q/ADX3202Q Low-Power, 2-Channel, 24-Bit, Simultaneous Sampling Analog-to-Digital Converter with PGA Built-In 1. FEATURES 2. APPLICATIONS • AEC-Q100 • Battery management systems • Operating temperature range: −40°C to 125°C • Data Acquisition systems • Two high-resolution ADCs with onboard PGA • Battery test equipment • Data rate: 125SPS to 16kSPS • Electricity meters: co...
развернуть ▼ свернуть ▲

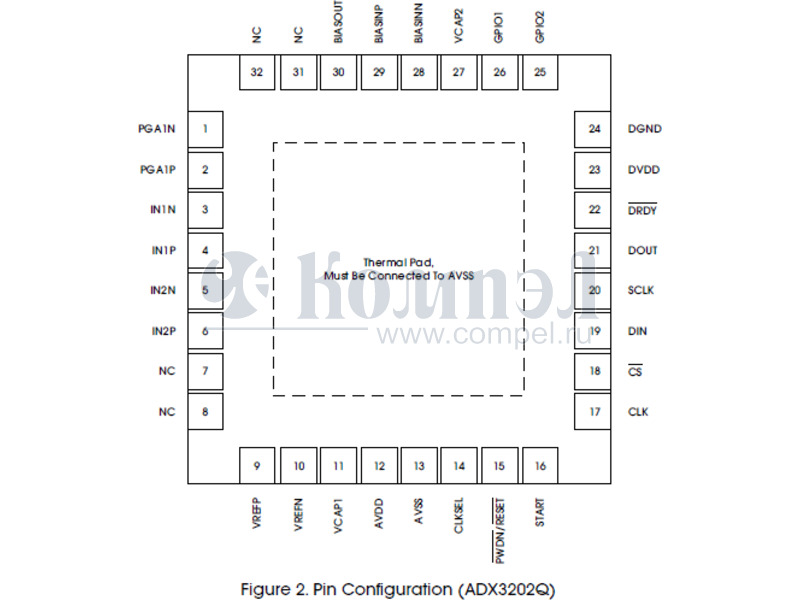

Внешний вид ADX3202AQFN32

Технические характеристики

показать свернуть
Корпус QFN-32
Разрядность АЦП
Кол-во измерительных каналов
Частота преобразования
Тип аналого-цифрового преобразователя
Цифровой интерфейс
Уровень сигнал/шум
Потребляемая мощность
Конфигурация источника опорного напряжения
Диапазон питающих напряжений аналоговой части
Диапазон питающих напряжений цифровой части
Диапазон рабочих температур
  Примечание: Low-Power, 2-Channel, 24-Bit, Simultaneous Sampling Analog-to-Digital Converter with PGA Built-In
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
ADX320Q/ADX3202Q Low-Power, 2-Channel, 24-Bit, Simultaneous Sampling Analog-to-Digital Converter with PGA Built-In 1. FEATURES 2. APPLICATIONS • AEC-Q100 • Battery management systems • Operating temperature range: −40°C to 125°C • Data Acquisition systems • Two high-resolution ADCs with onboard PGA • Battery test equipment • Data rate: 125SPS to 16kSPS • Electricity meters: commercial and residential • Programmable gain: 1, 2, 3, 4, 6, 8, or 12 • Circuit breaker • Input bias current: 100pA (max) • Energy storage systems • Supplies: unipolar or bipolar Analog: 2.7V to 5.5V Digital: 1.65V to 3.6V • Temperature measurements • Internal bias amplifier • Burnout current for sensor detect • Flexible power mode High-Resolution mode High-Speed mode • Built-in oscillator and reference • Supply monitor, internal temp sensor, OSC fault detection, overrange detection • Flexible power-down, standby mode • SPI™-compatible serial interface, timeout reset • Cyclic redundancy check (CRC) on communications, checksum • Support ADC data FIFO for reducing polling time of the external device to save power • Functional safety • QFN-32 package ADX320Q/ADX3202Q is a one/two-channel, simultaneous sampling, 24-bit, delta-sigma (ΔΣ) analog-to-digital converter (ADC) that offers wide dynamic range, low power, and buffered analog inputs, making the device an excellent fit for automotive battery management systems (BMS). The ADC inputs can be directly interfaced to shunt resistors for bidirectional battery current measurements, to resistor-divider networks for high-voltage measurements, or to temperature sensors (such as thermistors or analog output temperature sensors). The individual ADC channels can be independently configured depending on the sensor input. A low-noise, programmable gain amplifier (PGA) provides gains ranging from 1 to 12 to amplify low-level signals. The device features a global-chop mode to remove offset drift over temperature and time. Additionally, this device integrates offset and gain calibration registers to help remove signal-chain errors. A low-drift, 2.4V or 4.2V reference and precision oscillator is integrated into the device, reducing printed circuit board (PCB) area. Optional cyclic redundancy checks (CRCs) on the data input, data output, and register map maintain communication integrity. © 2022 AnalogySemi Ltd. All Rights Reserved. 3. DESCRIPTION Public www.analogysemi.com | Page 1 of 91 PDF
Документация на ADX3202QAQFN32

Дата модификации: 02.01.1970

Размер: 1.44 Мб

91 стр.

    Публикации 1

    показать свернуть
    06 августа 2025
    статья

    АЦП азиатских производителей. Часть 3. Многоканальные АЦП с синхронной выборкой

    Дмитрий Илларионов (г. Нижний Новгород) КОМПЭЛ представляет серию публикаций, посвященных азиатским АЦП, их функциональным преимуществам и ограничениям. В каждом материале мы будем подробно рассматривать те или иные типы преобразователей,... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
