CHB1000LFD15D200S1

Cheemi
Cheemi Technology Co., Ltd DATA SHEET Hall Effect Current Sensor PN: CHB_LFD15D120/150/200S1 IPN=300~1000A Feature ● Closed- loop (compensated) current transducer ● Supply voltage: DC ±15~24V ● Capable measurement of currents: DC, AC,pulse with galvanic isolation between primary circuit and secondary circuit. ● S1--connector Model S3P-VH Advantages ● ● ● ● ● High accuracy Easy installati...
развернуть ▼ свернуть ▲

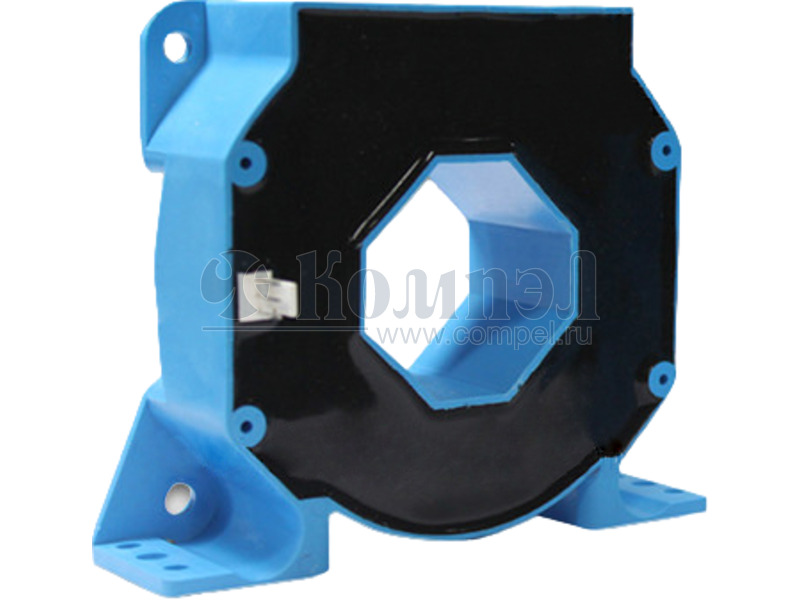

Внешний вид серии LFD15D

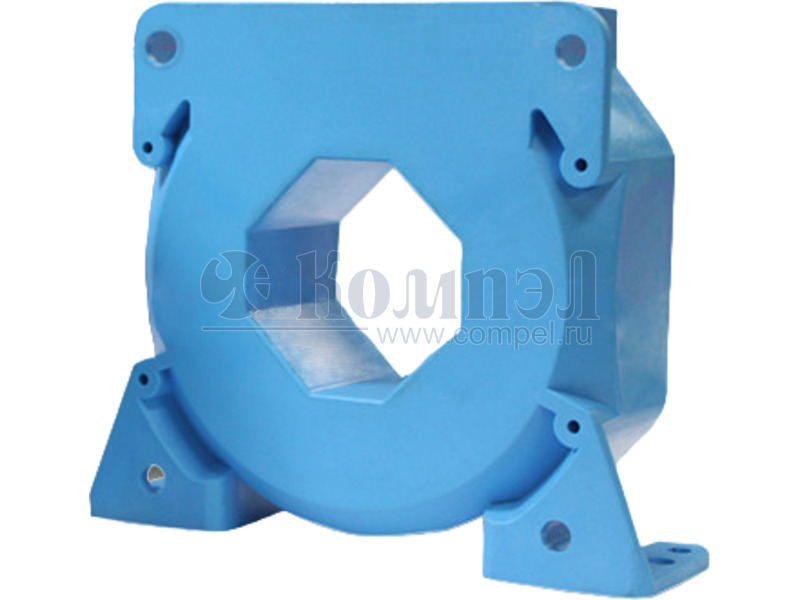

Внешний вид серии LFD15D
Внешний вид серии LFD15D


Технические характеристики

показать свернуть
Пиковый измеряемый ток
Тип выходного сигнала
Время срабатывания
Напряжение питания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Cheemi Technology Co., Ltd DATA SHEET Hall Effect Current Sensor PN: CHB_LFD15D120/150/200S1 IPN=300~1000A Feature ● Closed- loop (compensated) current transducer ● Supply voltage: DC ±15~24V ● Capable measurement of currents: DC, AC,pulse with galvanic isolation between primary circuit and secondary circuit. ● S1--connector Model S3P-VH Advantages ● ● ● ● ● High accuracy Easy installation Low temperature drift Optimized response time High immunity to external interference ● Very good linearity ● Can be customized ● ● ● ● ● The application of variable frequency electrical appliances AC/DC variable-speed drive Uninterruptible Power Supplies (UPS) Switched Mode Power Supplies (SMPS) Inverter applications Applications Electrical data：（Ta=25℃，Vc= ±15VDC） Ref Parmeter Rated input Ipn(A) Measuring range Ip(A) Turns ratio Np/NS (T) Output current rms IS(mA) Secondary coil resistance RS (Ω) CHB300LFD15 D150S1 CHB600LFD15 D120S1 CHB1000LFD15 D200S1 CHB1300LFD15 D260S1 300 600 1000 1300 0～±900 1:2000 ±150*IP/IPN 0～±1500 1:5000 ±120*IP/IPN 0～±1500 1:5000 ±200*IP/IPN 0～±1500 1:5000 ±260*IP/IPN 25 39 39 39 Inside resistance RM (Ω) Supply voltage [(VC-0.5V)/(IS*0.001)]-RS VC(V) Accuracy XG(%) Offset current IOE(mA) Temperature variation of IOE IOT(mA/°C) Linearity error εr(%FS) Di/dt（A/µs） Response time tra(µs) Power consumption IC(mA) （±15～±24） ±5% @IPN,T=25°C @IP=0,T=25°C @IP=0,-40 ~ +85°C @90% of IPN < ±0.2 < ±0.2 < ±0.5 < 0.1 > 100 < 1.0 20+Is Cheemi Technology Co., Ltd Tel: 025-85996365 E-mail: info@cheemi-tech.com www. cheemi-tech.com Add:N22, Xianlongwan, Xianyin South Road, Qixia District, Nanjing - China. PDF
Документация на серию LFD15D

Subject:

Дата модификации: 10.06.2022

Размер: 406.8 Кб

2 стр.
