Датчики тока и напряжения Cheemi для железнодорожного и электротранспорта

сегодня

Олег Пушкарев (КОМПЭЛ)

Среди сенсоров и измерительных преобразователей тока и напряжения для железнодорожного и электротранспорта, разрабатываемых и выпускаемых компанией Cheemi, представлены модели CHV2000DVL24D50 с измерением напряжения до 3000 В и CFB600ITN15D400 точностью менее 10 ppm. Конструктивные особенности и параметры изоляции позволяют применять эти датчики в тяговых системах, рекуперации энергии и мониторинге рельсовых цепей.

Компания Nanjing Chenming Electronic Technology Co., Ltd. (Cheemi) разрабатывает и поставляет ключевые компоненты для железнодорожного и электротранспорта, такие как датчики тока и преобразователи «напряжение-ток».

Датчики тока и напряжения применяются в преобразователях постоянного/переменного тока, а также в локомотивах и других железнодорожных приложениях для точных измерений и контроля. В линейку поставок входят измерители напряжения 50…6000 В (рисунок 1) и тока 0,4…4000 А (рисунок 2).

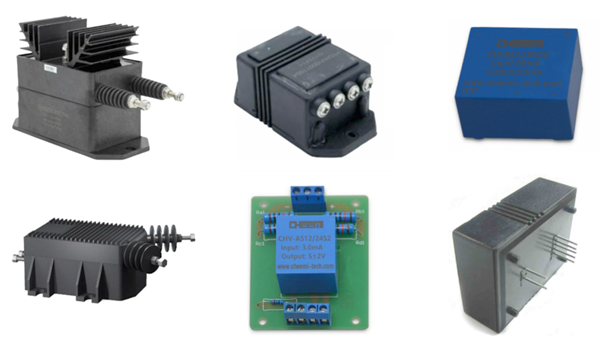

Рис. 1. Измерительные преобразователи Cheemi

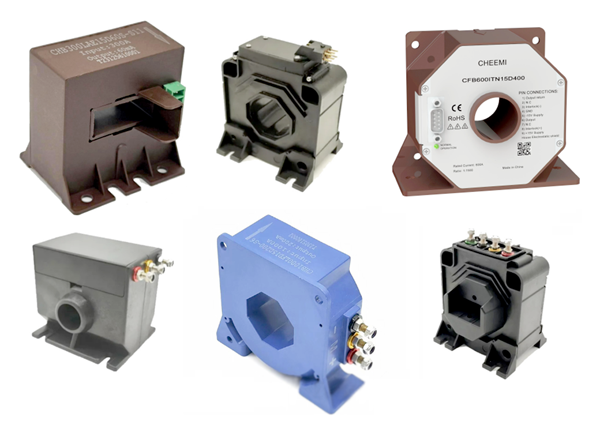

Рис. 2. Датчики тока Cheemi

CHV2000DVL24D50 (рисунок 3) – это изолированный датчик напряжения на эффекте Холла (Hall Effect Voltage Sensor), который предназначен для точного измерения постоянного, переменного и импульсного напряжений до ±3000 В (номинальное 2000 В) с гальванической изоляцией между первичной и вторичной цепями.

Этот датчик преобразует напряжение в выходной ток. Выдерживаемое напряжение изоляции составляет 8,5 кВ. Модель имеет компактный дизайн, высокую невосприимчивость к внешним помехам и низкий температурный дрейф. Отвечает требованиям стандартов IEC60950-1:2001; EN50178:1998; SJ20790-2000; UL94-V0 EN60947-1:2004.

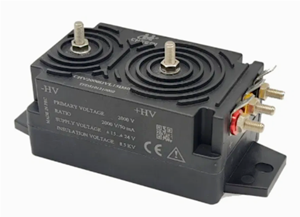

Рис. 3. Изолированный датчик напряжения CHV2000DVL24D50 производства Cheemi

Преобразователь тока CFB600ITN15D400 (рисунок 4) – это высокоточный датчик компенсационного типа (с замкнутым контуром), использующий принцип магнитного потока (fluxgate), что обеспечивает высокую стабильность и низкий дрейф смещения для измерения постоянного, переменного и импульсного токов с гальванической развязкой.

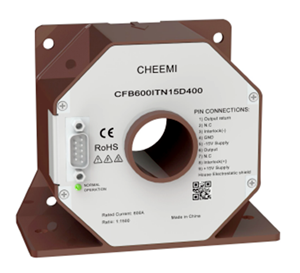

Рис. 4. Преобразователь тока CFB600ITN15D400 производства Cheemi

Ключевая особенность данной модели – очень высокая точность, составляющая менее 10 ppm при измерении постоянного тока при 25°C, что позволяет применять этот датчик в метрологическом и промышленном оборудовании с высокими требованиями к производимым измерениям.

CFB600ITN15D400 обеспечивает надежную гальваническую развязку между первичной (измеряемой) и вторичной (выходной) цепями, повышая безопасность и предотвращая помехи. Также он имеет широкую полосу пропускания (до 300 кГц), что позволяет точно отслеживать быстрые изменения тока.

Датчики тока и напряжения для железнодорожной отрасли отличаются высоким напряжением изоляции, повышенной точностью измерений, надежной конструкцией и устойчивостью к вибрациям. Компания Cheemi сертифицирована по стандарту управления железнодорожной отраслью IRIS (ISO/TS 22163:2023).

Ключевые области применения датчиков Cheemi:

• тяговые системы: измерение тока, подаваемого на тяговые двигатели локомотивов или электропоездов для управления скоростью и мощностью;
• вспомогательные источники питания: мониторинг систем, обеспечивающих работу освещения, вентиляции и кондиционирования внутри вагонов;
• системы рекуперации энергии: измерение тока при возврате энергии в сеть во время торможения поезда;
• мониторинг состояния рельсов и сигнализация: обнаружение присутствия поезда на участке пути (занятость пути) через контроль тока в рельсовых цепях;
• защита и диагностика: отслеживание утечек тока, коротких замыканий и предотвращение перегрева критических компонентов.
