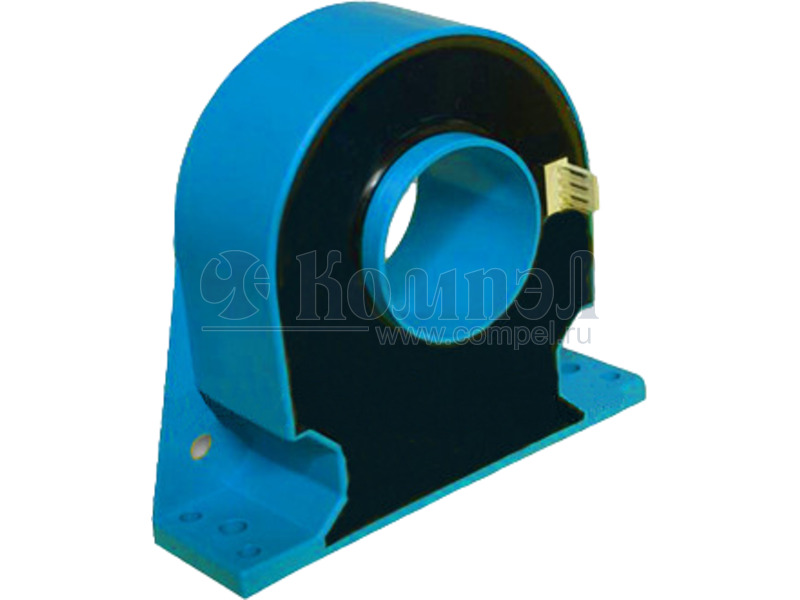

CHB400LTB15D100S

Cheemi Technology Co., Ltd DATA SHEET Hall Effect Current Sensor PN: CHB_LTB15D100 IPN=200~500A Feature ● Closed- loop (compensated) current transducer ● Supply voltage: DC ±15~24V ● Capable measurement of currents: DC, AC,pulse with galvanic isolation between primary circuit and secondary circuit. Advantages ● ● ● ● ● High accuracy Easy installation Low temperature drift Optimized respo...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Пиковый измеряемый ток
Тип выходного сигнала
Время срабатывания
Напряжение питания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Cheemi Technology Co., Ltd DATA SHEET Hall Effect Current Sensor PN: CHB_LTB15D100 IPN=200~500A Feature ● Closed- loop (compensated) current transducer ● Supply voltage: DC ±15~24V ● Capable measurement of currents: DC, AC,pulse with galvanic isolation between primary circuit and secondary circuit. Advantages ● ● ● ● ● High accuracy Easy installation Low temperature drift Optimized response time High immunity to external interference ● Very good linearity ● Can be customized ● ● ● ● ● The application of variable frequency electrical appliances AC/DC variable-speed drive Uninterruptible Power Supplies (UPS) Switched Mode Power Supplies (SMPS) Inverter applications Applications Electrical data:(Ta=25℃,Vc= ±15VDC) Ref Parmeter Rated input Ipn(A) Measuring range Ip(A) Turns ratio Np/NS (T) Output current rms IS(mA) Secondary coil resistance RS (Ω) CHB200 LTB15D100 CHB300 LTB15D100 CHB400 LTB15D100 CHB500 LTB15D100 200 300 400 500 0~±600 1:2000 ±100*IP/IPN 0~±900 1:3000 ±100*IP/IPN 0~±1200 1:4000 ±100*IP/IPN 0~±1500 1:5000 ±100*IP/IPN 20 28 40 58 Inside resistance RM (Ω) Supply voltage [(VC-0.4V)/(IS*0.001)]-RS VC(V) Accuracy XG(%) Offset current IOE(mA) Temperature variation of IOE IOT(mA/°C) Linearity error εr(%FS) Di/dt accurately followed(A/µs) Response time tra(µs) Power consumption IC(mA) (±15~±24) ±5% @IPN,T=25°C @IP=0,T=25°C @IP=0,-40 ~ +85°C @90% of IPN < ±0.5 < ±0.2 < ±0.005 < 0.1 > 100 < 1.0 20+Is Cheemi Technology Co., Ltd Tel: 025-85996365 E-mail: info@cheemi-tech.com www. cheemi-tech.com Add:N22, Xianlongwan, Xianyin South Road, Qixia District, Nanjing - China. 1 PDF
Документация на серию LTB15D100

Subject:

Дата модификации: 19.04.2022

Размер: 403.7 Кб

2 стр.
