CHV05AS3S6

Cheemi
Cheemi Technology Co., Ltd DATA SHEET Hall Effect Voltage Sensor PN: CHV_AS5S6 IPN=05/10mA Feature ● Closed- loop (compensated) voltage transducer ● Supply voltage: DC +5.0V ● Capable measurement of DC and AC voltage with galvanic isolation between primary circuit and secondary circuit. Advantages ● ● ● ● High accuracy Easy installation Low temperature drift High immunity to external inte...
развернуть ▼ свернуть ▲

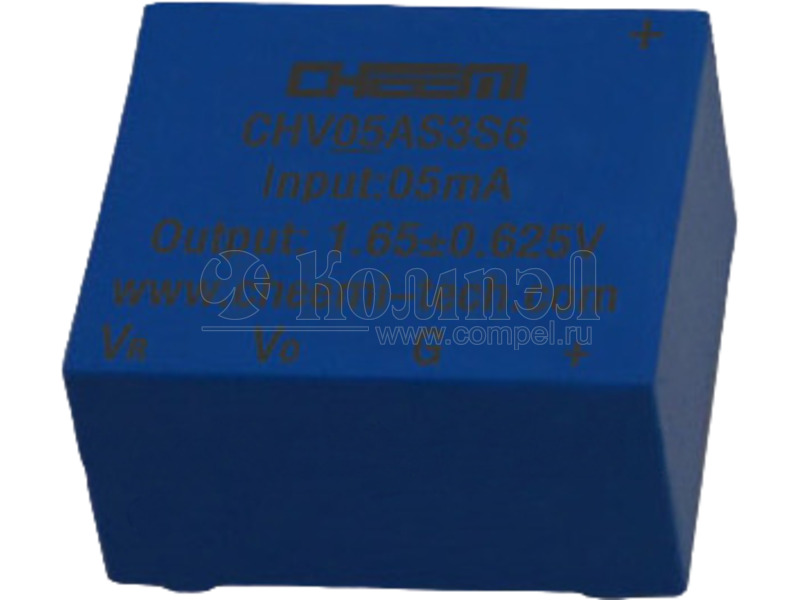

Внешний вид серии AS

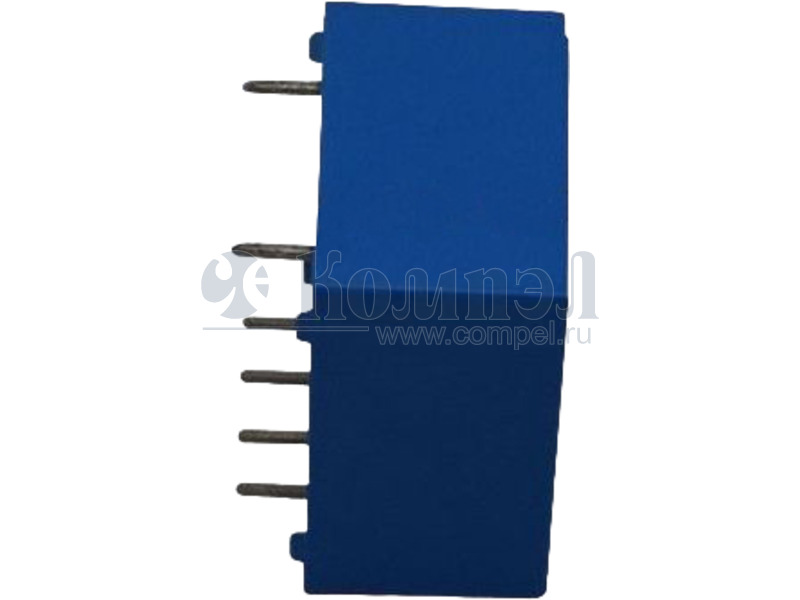

Внешний вид серии AS
Внешний вид серии AS


Файлы 1

показать свернуть
Cheemi Technology Co., Ltd DATA SHEET Hall Effect Voltage Sensor PN: CHV_AS5S6 IPN=05/10mA Feature ● Closed- loop (compensated) voltage transducer ● Supply voltage: DC +5.0V ● Capable measurement of DC and AC voltage with galvanic isolation between primary circuit and secondary circuit. Advantages ● ● ● ● High accuracy Easy installation Low temperature drift High immunity to external interference ● ● ● ● The application of induction cooker AC/DC variable-speed drive Uninterruptible Power Supplies (UPS) Switched Mode Power Supplies (SMPS) ● Very good linearity ● Can be customized Applications Electrical data：（Ta=25℃，Vc= +5.0VDC，RL=2KΩ） CHV05AS5S6 CHV10AS5S6 05 10 0～±10 0～±20 Rated input voltage VPN(V) 5～±1200 10～±500 Turns ratio Np/NS (T) Primary coil resistance RP (Ω) Secondary coil resistance RS (Ω) Inside resistance RM (Ω) Output voltage VO(V) Output voltage VO(V) Supply voltage VC(V) Accuracy XG(%) Offset voltage VOE(mV) Temperature variation of VOE VOT(mV/°C) Linearity error εr(%FS) Response time tra(µs) Power consumption IC(mA) Insulation voltage Vd(KV) 2500:1000 170 60 50±0.1% 1250:1000 80 60 50±0.1% Ref Parmeter Rated input Ipn(mA) Measuring range Ip(mA) @IP=0,T=25°C @IPN,T=25°C @IP=0,T=25°C @IP=0,-40 ~ +85°C @90% of IPN @50/60Hz, 1min,AC 2.500±0.625*(IP/IPN) 2.500 +5.0 ±5% < ±0.5 < ±20 < ±1.0 < 0.1 <40.0 15+Is 2.5 Cheemi Technology Co., Ltd Tel: 025-85996365 E-mail: info@cheemi-tech.com www. cheemi-tech.com Add:N22, Xianlongwan, Xianyin South Road, Qixia District, Nanjing - China. 1 PDF
Документация на серию AS

Subject:

Дата модификации: 23.04.2022

Размер: 386.1 Кб

2 стр.
