AMR1-24

Chinfa Electronics
AC-DC сетевой преобразователь - P вых: 10 Вт; Выход: 24 В; U1: 24 В; I1: до 420 мА; Стабилизация: напряжение; Вход: 110/220В авто
развернуть ▼ свернуть ▲

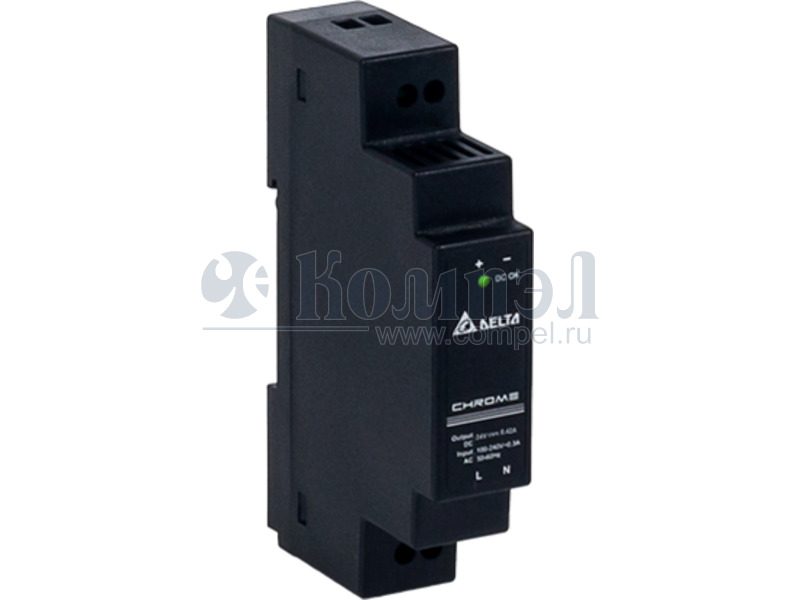

Фотография серии AMR1

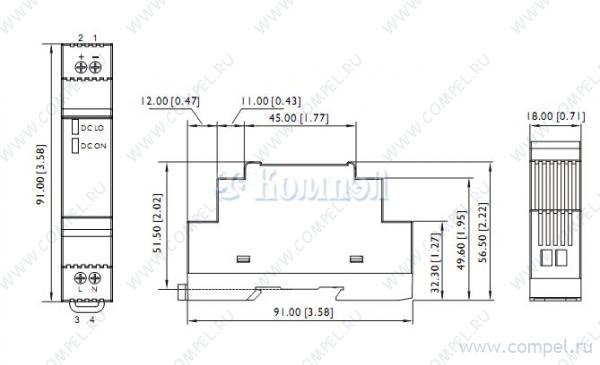

Чертеж серии AMR1



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности базовая модель, низкий профиль
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 18×56.5×91 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 7

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
F~ HDR-15-24 (MW)

— в коробках 160 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение — — AC-DC Regulated Power Supply Module, 1 Output, 15.2W, Hybrid
F~ LI15-20B24PR2 (MORNSUN)

— в коробках 5 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ MDR-10-24 (MW)

SOP243001 в коробках 72 шт AC-DC сетевой преобразователь - P вых: 10 Вт; Выход: 24 В; U1: 24 В; I1: до 420 мА; Ста... КЗ, перегрузка, перенапряжение Низкое энергопотребление (менее 0,75 Вт) при работе без нагрузки
A+ LH10-23B24R2A4 (MORNSUN)

— на поддоне 4 шт

 КЗ, перегрузка, перенапряжение — —
A+ LD10-23B24R2A4S (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — — — AC-DC Regulated Power Supply Module
A+ LD10-26B24A4 (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — — — AC-DC Regulated Power Supply Module
A+ DRA10-24A (CHINFA)

— в коробках 10 шт AC-DC сетевой преобразователь - P вых: 10 Вт; Выход: 24 В; U1: 22.6...28.8 В; I1: до 42... КЗ, перегрузка, перенапряжение — — AC-DC Regulated Power Supply Module, 1 Output, 10W, Hybrid

Файлы 1

показать свернуть
AMR1 SERIES AC - DC DIN RAIL MOUNTABLE POWER SUPPLY INDUSTRIAL CONTROL EQUIPMENT FEATURES ‧UNIVERSAL INPUT 90~264VAC ‧SHORT CIRCUIT PROTECTION ‧INTERNAL INPUT FILTER ‧LOW PROFILE FOR BUILDING AUTOMATION R R R H HH Class I, Div 2 a UL 60950-1 UL 1310 IND. CONT. EQ. UL 508 EN 60950-1 MODEL LIST MODEL NO. INPUT VOLTAGE OUTPUT WATTAGE OUTPUT VOLTAGE OUTPUT CURRENT EFF. (min.) EFF. (typ.) Single Output Models AMR1-05 90~264 VAC 7.5 WATTS + 5 VDC 1500 mA 72% 74% AMR1-12 90~264 VAC 10 WATTS + 12 VDC 830 mA 76% 78% AMR1-15 90~264 VAC 10 WATTS + 15 VDC 670 mA 76% 78% AMR1-24 90~264 VAC 10 WATTS + 24 VDC 420 mA 78% 80% SPECIFICATION o All Specifications Typical At Nominal Line, Full Load, 25 C Unless Otherwise Noticed GENERAL Characteristics min. Conditions Switching frequency Vi nom, Io nom Isolation voltage Input-Output Isolation resistance Input-Output, @ 500VDC Ambient temperature Operating at Vi nom typ. max. 80 o 90 unit KHz 3000/4242 VAC / VDC 100 MΩ + 71 -40 o o C % / oC Derating (see derating curve) Vi nom, from +61 C to +71 C Storage temperature Non operational -40 + 85 Relative humidity Vi nom, Io nom 20 95 % RH Temperature coefficient Vi nom, Io min ± 0.03 % / oC MTBF Bellcore Issue 6 @40 oC, GB Altitude during operation Free air convection Installation position Vertical ( other direction may derating using ) www.chinfa.com 2011.01.28 C 5V model 970000 Hours 884000 Hours 15V model 948000 Hours 24V model 868000 Hours 4850 L91 x W18 x D56.5 Cooling o 12V model IEC 60068-2-13 Dimension Pollution degree 2.5 m mm 2 sales@chinfa.com P1 PDF
Документация на серию AMR1

AMR1(20110128).cdr

Дата модификации: 30.11.-1

Размер: 188.1 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
