DRA10-24A

Chinfa Electronics
AC-DC сетевой преобразователь - P вых: 10 Вт; Выход: 24 В; U1: 22.6...28.8 В; I1: до 420 мА; Стабилизация: напряжение; Вход: 110/220В авто
развернуть ▼ свернуть ▲
Фотография серии DRA10A

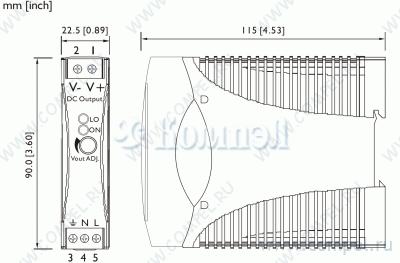

Чертеж серии DRA10A



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 22.5×114×90 мм
Рабочая температура
Примечание AC-DC Regulated Power Supply Module, 1 Output, 10W, Hybrid
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 5

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
F~ MDR-10-24 (MW)

SOP243001 в коробках 72 шт AC-DC сетевой преобразователь - P вых: 10 Вт; Выход: 24 В; U1: 24 В; I1: до 420 мА; Ста... КЗ, перегрузка, перенапряжение Низкое энергопотребление (менее 0,75 Вт) при работе без нагрузки
A+ LH10-23B24R2A4 (MORNSUN)

— на поддоне 4 шт

 КЗ, перегрузка, перенапряжение — —
A+ AMR1-24 (CHINFA)

— в коробках 10 шт AC-DC сетевой преобразователь - P вых: 10 Вт; Выход: 24 В; U1: 24 В; I1: до 420 мА; Ста... базовая модель, низкий профиль КЗ, перегрузка, перенапряжение — — —
A+ LD10-23B24R2A4S (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — — — AC-DC Regulated Power Supply Module
A+ LD10-26B24A4 (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — — — AC-DC Regulated Power Supply Module

Файлы 1

показать свернуть
DRA10 SERIES AC - DC DIN RAIL MOUNTABLE 10W CLASS 2 POWER SUPPLY INDUSTRIAL CONTROL EQUIPMENT FEATURES ‧UL / cUL / TUV / CE ‧ ‧UNIVERSAL INPUT 90~265VAC ‧HIGH EFFICIENCY UP TO 76% ‧SHORT CIRCUIT PROTECTION ‧INTERNAL INPUT FILTER ‧2 YEARS WARRANTY MODEL LIST MODEL NO. INPUT VOLTAGE OUTPUT OUTPUT WATTAGE VOLTAGE Single Output Models OUTPUT CURRENT EFF. (min.) EFF. (typ.) DRA10-05A 90~265 VAC 10 WATTS + 5 VDC 2000 mA 71% 73% DRA10-12A 90~265 VAC 10 WATTS + 12 VDC 840 mA 73% 75% DRA10-15A 90~265 VAC 10 WATTS + 15 VDC 670 mA 74% 76% DRA10-24A 90~265 VAC 10 WATTS + 24 VDC 420 mA 74% 76% max. unit SPECIFICATION All Specifications Typical At Nominal Line, Full Load, 25oC Unless Otherwise Noticed GENERAL Characteristics Conditions min. KHz 3,000 VAC Vi nom, Io nom Isolation voltage Input / Output Isolation resistance Input / Output, @ 500VDC 100 Ambient temperature Operating at Vi nom -10 o typ. 100 Switching frequency MΩ o + 71 o 3 o Derating Vi nom,from +61 C to +71 C Storage temperature Non operational -25 + 85 Relative humidity Vi nom, Io nom 20 95 Dimension L90 x W22.5 x D115 Cooling Free air convection Case material Plastic C %/ C o C % RH mm INPUT SPECIFICATIONS Characteristics Conditions Rated input voltage Io nom Input voltage range Ta min ... Ta max, Io nom Line frequency Vi nom, Io nom Inrush current Io nom www.chinfa.com min. typ. max. unit 100 240 VAC AC in 90 265 VAC DC in 120 370 VDC 47 63 Hz Vi : 115VAC 10 A Vi : 230VAC 18 A sales@chinfa.com PDF
Документация на серию DRA10A

DRA10

Дата модификации: 30.11.-1

Размер: 208.9 Кб

3 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
