EDA35-12

Chinfa Electronics
AC-DC, мощность 35 Вт, Uвых 12 В, Iвых 3 А, в перфорированном кожухе, температурный диапазон -40С...+71С
развернуть ▼ свернуть ▲
Фотография серии EDA-35

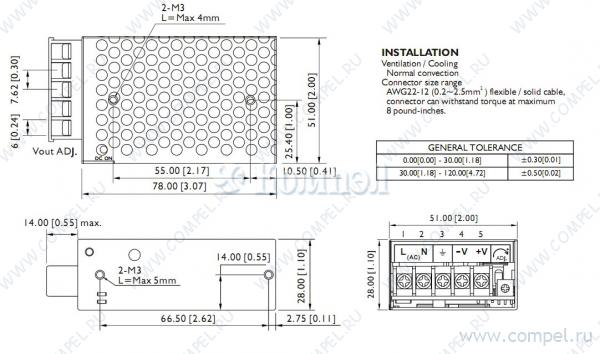

Чертеж серии EDA-35



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 78×51×28 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 23

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ LRS-35-12 (MW)

— в коробках 60 шт КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module, 1 Output, 36W, Hybrid
A+ RS-35-12 (MW)

— в коробках 45 шт Преобразователь напряжения AC-DC(DC-DC) на шасси. 36Вт,Uвх=88-264В AC(125-373В DC),выхо... КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module, 1 Output, 36W, Hybrid
A+ LDE45-20B12A2S (MORNSUN)

— 5 шт

 КЗ, перегрузка, перенапряжение — — — —
A+ LM35-20B12 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ LM35-22B12 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module, 1 Output, 36W, Hybrid
A+ EPS-45-12-C (MW)

— 1 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module, 1 Output, 45W, Hybrid
A+ LRS-35-12RS (MW)

—

 — — — — — — — — — — — — — —
A+ PVA40-26B12 (MORNSUN)

— — — — — — — AC-DC Regulated Power Supply Module
A+ LO45-20B12MU-C (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — — — AC-DC Regulated Power Supply Module
A+ LHE40-20B12 (MORNSUN)

— 1 шт

 КЗ, перегрузка, перенапряжение — — — — — — AC-DC Regulated Power Supply Module, 1 Output, 40W, Hybrid
A+ LHE40-20B12A5 (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — — AC-DC Regulated Power Supply Module, 1 Output, 40W, Hybrid
A+ LM35-20B12-C (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — — AC-DC Regulated Power Supply Module
A+ LM35-20B12-Q (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — — AC-DC Regulated Power Supply Module
A+ LHE40-23B12 (MORNSUN)

— 1 шт

 КЗ, перегрузка, перенапряжение — — — — — — — AC-DC Regulated Power Supply Module
A+ LHE40-23B12-C (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ LHE40-23B12A5 (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — — — AC-DC Regulated Power Supply Module
A+ LM35-22B12-C (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — AC-DC Regulated Power Supply Module, 1 Output, 36W, Hybrid
A+ LM35-22B12-Q (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — AC-DC Regulated Power Supply Module, 1 Output, 36W, Hybrid
A+ LM35-23B12 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ LM35-23B12-C (MORNSUN)

— КЗ, перегрузка, перенапряжение — — — — — — AC-DC Regulated Power Supply Module
A+ LM35-23B12-Q (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — — AC-DC Regulated Power Supply Module
A+ LM35-23B12R2 (MORNSUN)

— в коробках 20 шт КЗ, перегрузка, перенапряжение — — — —
A+ LD40-23B12R2 (MORNSUN)

— на поддоне 20 шт КЗ, перегрузка, перенапряжение — — — —

Файлы 1

показать свернуть
EDA35 SERIES AC-DC ENCLOSED SWITCHING POWER SUPPLY FEATURES ‧UL / cUL / TUV / CE ‧COMPLY WITH ErP ‧UNIVERSAL INPUT 88~264VAC ‧SHORT CIRCUIT PROTECTION ‧INTERNAL INPUT FILTER ‧2 YEARS WARRANTY ‧HIGH EFFICIENCY UP TO 87% ‧HIGH AVERAGE EFFICIENCY MEET ErP ‧LOW STANDBY POWER CONSUMPTION R H a UL 60950-1 EN 60950-1 MODEL LIST MODEL NO. INPUT VOLTAGE OUTPUT WATTAGE OUTPUT VOLTAGE OUTPUT CURRENT EFF. (min.) EFF. (typ.) EFF. (avg.) Single Output Models EDA35-05 88~264 VAC 30 WATTS + 5 VDC 6000 mA 80% 82% 82% EDA35-12 88~264 VAC 36 WATTS + 12 VDC 3000 mA 84% 86% 85% EDA35-15 88~264 VAC 36 WATTS + 15 VDC 2400 mA 85% 87% 85% EDA35-24 88~264 VAC 36 WATTS + 24 VDC 1500 mA 85% 87% 85% SPECIFICATION o All Specifications Typical At Nominal Line, Full Load, 25 C Unless Otherwise Noticed GENERAL Conditions Conditions Characteristics min. min. typ. typ. max. max. unit unit Switching frequency Vi nom, Io nom Isolation voltage Input-Output 3000 / 4242 VAC / VDC Input-FG 1500 / 2121 VAC / VDC 100 MΩ 65 Isolation resistance Input-Output, @ 500VDC Ambient temperature Operating at Vi nom + 71 -40 o KHz o o C % / oC Derating (see derating curve) Vi nom, from +56 C to +71 C Storage temperature Non operational -40 + 85 Relative humidity Vi nom, Io nom 20 95 % RH Temperature coefficient Vi nom, Io min ± 0.03 % / oC MTBF o Bellcore Issue 6 @40 C, GB Altitude during operation IEC 60068-2-13 Dimension Body size Cooling Free air convection www.chinfa.com 2010.07.08 2.5 o C 5V model 666000 Hours 12V model 695000 Hours 15V model 712000 Hours 24V model 716000 Hours 4850 L78 x W51 x H28 m mm sales@chinfa.com P1 PDF
Документация на серию EDA-35

EDA35(20100708).cdr

Дата модификации: 30.11.-1

Размер: 611.4 Кб

4 стр.
