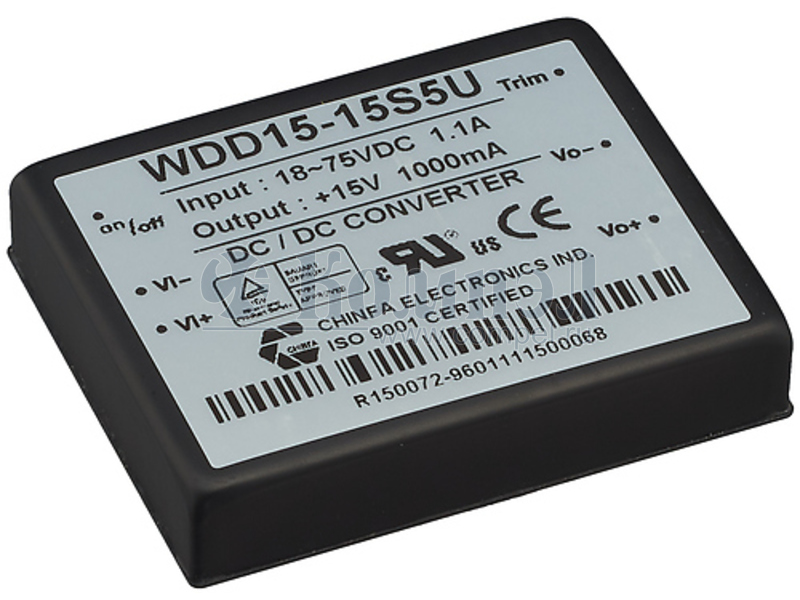

WDD15-15S5U

DC-DC модульный преобразователь - Монтаж: на плату, 2x1.6 inch; P вых: 15 Вт; #: 1; U вх: 18...75 В; Выход: 15 В; Возможности: подстройка выхода, дистанционное управление
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности подстройка выхода, дистанционное управление
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 40.6×50.8×10.2 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 25

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- MDS20C-15 (MW) в линейках 18 шт
A- MDS20A-15 (MW) 18 шт
A- TEN 20-4823WI (TRACO) 2X16INCH в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1.6 inch; P вых: 20 Вт; #: 2; U в... Защита от КЗ: продолжительная с автовосстановлением
A- TEN 15-2423 (TRACO) 2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... Защита от КЗ: продолжительная с автовосстановлением
A- TEN 20-2413 (TRACO) 2X1INCH в линейках 10 шт Защита от КЗ: продолжительная с автовосстановлением
A- TEN 20-2413WIN (TRACO) 2X1INCH в линейках 10 шт Защита от КЗ: продолжительная с автовосстановлением
A- TEN 20-2423 (TRACO) 2X1INCH в линейках 10 шт Защита от КЗ: продолжительная с автовосстановлением
A- THD 15-2423WIN (TRACO) DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 15 Вт; #: 2; U вх: 9....
A- URB2415LD-20WR3 (MORNSUN) 2X1INCH в линейках 19 шт
A- RSDW20UW-15 (MW) 2X1INCH 11 шт

DC-DC Regulated Power Supply Module
A- DDR-15G-15 (MW) в коробках 80 шт КЗ, переполюсовки, пониженного входного напряжения
A- DKE15B-15 (MW) 2X2INCH в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки
A- TEN 20-4813WI (TRACO) 2X16INCH в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1.6 inch; P вых: 20 Вт; #: 1; U в... Защита от КЗ: продолжительная с автовосстановлением
A- THD 15-1223N (TRACO) DIP2410 в линейках 10 шт
A- MDS20B-15 (MW) в линейках 18 шт
A- NSD15-12S15 (MW) 2X15INCH на поддоне 30 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1.5 inch; P вых: 15 Вт; #: 1; U в... перегрузки, перенапряжения, перегрева
A- THD 12-2423WI (TRACO) DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 12 Вт; #: 2; U вх: 9.... Защита от КЗ: продолжительная с автовосстановлением
A- THN 20-2413WI (TRACO) в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 1x1 inch; P вых: 20 Вт; #: 1; U вх:... дистанционные вкл./выкл., регулировка выхода короткого замыкания, перенапряжения Защита от КЗ: продолжительная с автовосстановлением
A- THN 20-2413WIR (TRACO) короткого замыкания, перегрузки, перенапряжения
A- THN 20-2423WI (TRACO) в линейках 10 шт дистанционные вкл./выкл., регулировка выхода короткого замыкания, перенапряжения
A- THD 12-4813WI (TRACO) DIP2410 12 шт
A- THD 12-4823WI (TRACO) DIP2410 в линейках 10 шт Защита от КЗ: продолжительная с автовосстановлением
A- THN 20-4823WIR (TRACO) короткого замыкания, перегрузки, перенапряжения
A- THD 15-1213N (TRACO) DIP2410
A- THN 20-7213WIR (TRACO) короткого замыкания, перегрузки, перенапряжения

Файлы 2

показать свернуть
WDD15U SERIES DC - DC CONVERTER 15W SINGLE & DUAL OUTPUT FEATURES ‧EFFICIENCY UP TO 84% ‧4:1 WIDE INPUT RANGE ‧I/O ISOLATION ‧INPUT Pi FILTER ‧SHORT CIRCUIT PROTECTION ‧HIGH PERFORMANCE ‧3 YEARS WARRANTY R H a UL 60950-1 EN 60950-1 MODEL LIST MODEL NO. INPUT EFF. EFF. CAPACITOR INPUT CURRENT OUTPUT OUTPUT OUTPUT LOAD VOLTAGE (typ.) (max.) WATTAGE VOLTAGE CURRENT (min.) (typ.) (max.) Single Output Models WDD15 - 03S4U 9~36 VDC 0.79 A 2.2 A 15 WATTS +3.3 VDC 4500 mA 77% 79% 7000 μF WDD15 - 05S4U 9~36 VDC 0.79 A 2.2 A 15 WATTS + 5 VDC 3000 mA 78% 80% 7000 μF WDD15 - 12S4U 9~36 VDC 0.77 A 2.2 A 15 WATTS + 12 VDC 1250mA 80% 82% 470μF WDD15 - 15S4U 9~36 VDC 0.76 A 2.2 A 15 WATTS + 15 VDC 1000 mA 81% 83% 220μF WDD15 - 03S5U 18~75 VDC 0.39 A 1.1 A 15 WATTS +3.3 VDC 4500 mA 77% 79% 7000 μF WDD15 - 05S5U 18~75 VDC 0.39 A 1.1 A 15 WATTS + 5 VDC 3000 mA 79% 81% 7000 μF WDD15 - 12S5U 18~75 VDC 0.38 A 1.1 A 15 WATTS + 12 VDC 1250 mA 82% 84% 470μF WDD15 - 15S5U 18~75 VDC 0.38 A 1.1 A 15 WATTS + 15 VDC 1000 mA 82% 84% 220μF Dual Output Models WDD15 - 05D4U 9~36 VDC 0.79 A 2.2 A 15 WATTS ± 5 VDC ± 1500 mA 78% 80% ±470μF WDD15 - 12D4U 9~36 VDC 0.77 A 2.2 A 15 WATTS ± 12 VDC ± 630 mA 81% 83% ±100μF WDD15 - 15D4U 9~36 VDC 0.75 A 2.2 A 15 WATTS ± 15 VDC ± 500 mA 82% 84% ±100μF WDD15 - 05D5U 18~75 VDC 0.39 A 1.1 A 15 WATTS ± 5 VDC ± 1500 mA 80% 82% ±470μF WDD15 - 12D5U 18~75 VDC 0.38 A 1.1 A 15 WATTS ± 12 VDC ± 630 mA 82% 84% ±100μF WDD15 - 15D5U 18~75 VDC 0.38 A 1.1 A 15 WATTS ± 15 VDC ± 500 mA 82% 84% ±100μF SPECIFICATION o All Specifications Typical At Nominal Line, Full Load, 25 C Unless Otherwise Noticed GENERAL Characteristics Conditions Switching frequency Isolation voltage Vi nom, Io nom Input - Output Isolation resistance Isolation capacitance Input - Output, @ 500VDC Ambient temperature www.chinfa.com 2011.03.10 100KHz / 1V Vi nom, Io nom min. typ. max. 250 KHz 1500 VDC MΩ 100 1000 3.3V & 5V output models -40 12V, 15V & dual output models -40 unit + 61 + 71 PF o C o C sales@chinfa.com P1 PDF
Документация на WDD15-05S4U

WDD15U(20110310).cdr

Дата модификации: 01.01.1970

Размер: 231.7 Кб

4 стр.

WDD15U SERIES DC - DC CONVERTER 15W SINGLE & DUAL OUTPUT FEATURES ‧EFFICIENCY UP TO 84% ‧4:1 WIDE INPUT RANGE ‧I/O ISOLATION ‧INPUT Pi FILTER ‧SHORT CIRCUIT PROTECTION ‧HIGH PERFORMANCE ‧3 YEARS WARRANTY R H a UL 60950-1 EN 60950-1 MODEL LIST INPUT EFF. CAPACITOR INPUT OUTPUT OUTPUT OUTPUT EFF. CURRENT LOAD MODEL NO. VOLTAGE (typ.) (max.) WATTAGE VOLTAGE CURRENT (min.) (typ.) (max.) Single Output Models WDD15 - 03S4U 9~36 VDC 0.79 A 2.2 A 15 WATTS +3.3 VDC 4500 mA 77% 79% 7000 μF WDD15 - 05S4U 9~36 VDC 0.79 A 2.2 A 15 WATTS + 5 VDC 3000 mA 78% 80% 7000 μF WDD15 - 12S4U 9~36 VDC 0.77 A 2.2 A 15 WATTS + 12 VDC 1250mA 80% 82% 470μF WDD15 - 15S4U 9~36 VDC 0.76 A 2.2 A 15 WATTS + 15 VDC 1000 mA 81% 83% 220μF WDD15 - 03S5U 18~75 VDC 0.39 A 1.1 A 15 WATTS +3.3 VDC 4500 mA 77% 79% 7000 μF WDD15 - 05S5U 18~75 VDC 0.39 A 1.1 A 15 WATTS + 5 VDC 3000 mA 79% 81% 7000 μF WDD15 - 12S5U 18~75 VDC 0.38 A 1.1 A 15 WATTS + 12 VDC 1250 mA 82% 84% 470μF WDD15 - 15S5U 18~75 VDC 0.38 A 1.1 A 15 WATTS + 15 VDC 1000 mA 82% 84% 220μF Dual Output Models WDD15 - 05D4U 9~36 VDC 0.79 A 2.2 A 15 WATTS ± 5 VDC ± 1500 mA 78% 80% ±470μF WDD15 - 12D4U 9~36 VDC 0.77 A 2.2 A 15 WATTS ± 12 VDC ± 630 mA 81% 83% ±100μF WDD15 - 15D4U 9~36 VDC 0.75 A 2.2 A 15 WATTS ± 15 VDC ± 500 mA 82% 84% ±100μF WDD15 - 05D5U 18~75 VDC 0.39 A 1.1 A 15 WATTS ± 5 VDC ± 1500 mA 80% 82% ±470μF WDD15 - 12D5U 18~75 VDC 0.38 A 1.1 A 15 WATTS ± 12 VDC ± 630 mA 82% 84% ±100μF WDD15 - 15D5U 18~75 VDC 0.38 A 1.1 A 15 WATTS ± 15 VDC ± 500 mA 82% 84% ±100μF SPECIFICATION o All Specifications Typical At Nominal Line, Full Load, 25 C Unless Otherwise Noticed GENERAL Characteristics Conditions Switching frequency Isolation voltage Vi nom, Io nom Input - Output Isolation resistance Isolation capacitance Input - Output, @ 500VDC Ambient temperature www.chinfa.com 2012.10.08 100KHz / 1V Vi nom, Io nom min. typ. max. 250 KHz 1,500 VDC MΩ 100 3.3V & 5V output models -40 12V, 15V & dual output models -40 unit 1,000 PF + 61 + 71 o C o C sales@chinfa.com P1 PDF
Документация на серию WDD15U

WDD15U(20120830).cdr

Дата модификации: 30.11.-1

Размер: 293.2 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
