PN8016SSC-R1B

Chipown
AC-DC преобразователь со встроенным MOSFET 820V. Топология: flyback, buck, buck-boost с номинальной выходной мощностью 1.5 Вт.
развернуть ▼ свернуть ▲

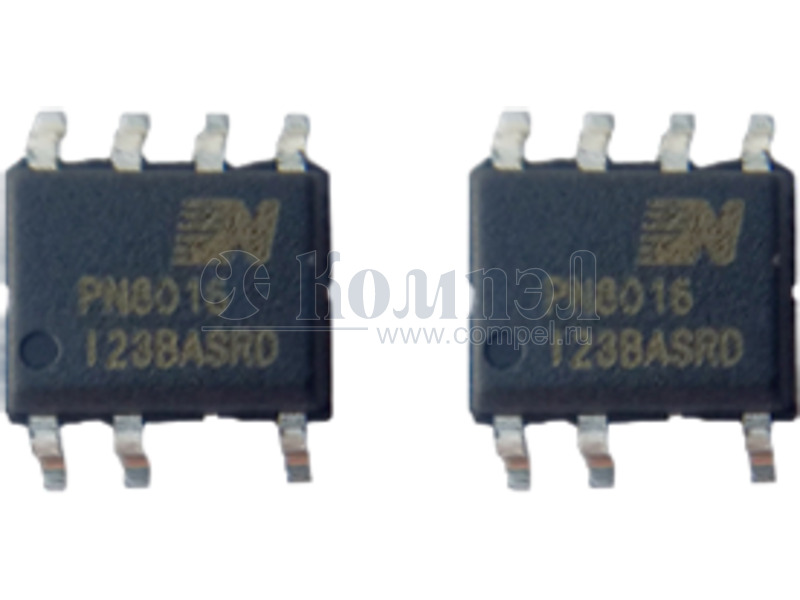

Внешний вид серии PN8016

Технические характеристики

показать свернуть
Корпус SOIC7
Топология
Максимальное напряжение силового ключа
Максимальный ток силового ключа
Номинальная мощность
Ток собственного потребления
Примечание Non-isolated Off-line PWM converters
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
Chipown PN8016 Non-isolated Off-line PWM converters General Description The PN8016 consists of an integrated Pulse Width Modulator (PWM) controller and power MOSFET，specifically designed for small power non-isolated switching power supply. Variable output voltage could be adjusted by FB resistors. PN8016 has internal high voltage start-up and self-supply circuit, and complete intelligent protections including Over Load Protection (OLP), Under Voltage Lockout (UVLO) and Over Temperature Protection (OTP). Excellent EMI performance could be achieved with Pulse Frequency Modulation. Features Applications ■ Internal 800V avalanche-rugged smart power VDMOSFET ■ non-isolated assistant power supply ■ Internal HV Start-up Circuit ■ Household appliance ■ Supporting Buck, Buck-Boost and Flyback topologies ■ Smart Home ■ Variable Output Voltage 3.3V~18V adjusted by FB resistors ■ LED ■ Semi enclosed steady output current 300mA @230VAC,5V ■ Frequency modulation for low EMI ■ Excellent constant voltage regulation and High efficiency ■ Excellent Protection Coverage:  Over Load Protection（OLP）  Over Temperature Protection（OTP）  Under Voltage Lockout（UVLO） Package/Order Information Order Code Package PN8016SSC-R1B SOP-7 Typical Circuit www.chipown.com.cn © 2018 Wuxi Chipown Microelectronics Limited Rev.1809 Sept.-2018 1 / 11 PDF
Документация на PN8016SSC-R1B

Microsoft Word - PN8016 datasheet英文版Rev.A 1809

Дата модификации: 27.09.2023

Размер: 307.1 Кб

11 стр.

Chipown PN8016 宽输出范围非隔离交直流转换芯片 概述 PN8016集成PFM控制器及800V高雪崩能力智能功率MOSFET，用于外围元器件极精简的小功率非隔离开关电源，输 出电压可通过FB电阻调整。PN8016内置800V高压启动与自供电模块，实现系统快速启动、超低待机、自供电功能。该芯 片提供了完整的智能化保护功能，包括过载保护，欠压保护，过温保护。另外PN8016的降频调制技术有助于改善EMI特 性。 产品特征 应用领域 ■ 内置800V高雪崩能力智能功率MOSFET ■ 非隔离辅助电源 ■ 内置高压启动和自供电电路 ■ 家电 ■ 适用于Buck、Buck-Boost、Flyback等多种架构 ■ 智能家居 ■ 输出电压3.3V~18V可通过FB电阻调整 ■ LED ■ 半封闭式稳态输出电流300mA @230VAC,5V输出 ■ 改善EMI的降频调制技术 ■ 优异的负载调整率和工作效率 ■ 全面的保护功能  过载保护（OLP）  过温保护（OTP）  欠压保护（UVLO） 封装/订购信息 订购代码 封装 PN8016SSC-R1B SOP-7 典型应用 www.chipown.com © 2018 无锡芯朋微电子股份有限公司 Rev.1809 2018 年 9 月 1/9 PDF
Документация на PN8016SSC-R1B

Microsoft Word - PN8016 datasheet中文版Rev.A 1809

Дата модификации: 08.12.2020

Размер: 357.2 Кб

9 стр.

    Публикации 1

    показать свернуть
    07 марта 2023
    новость

    АC/DC- и DC/DC-контроллеры, драйверы ключей и другие компоненты Chipown на складе КОМПЭЛ

    Wuxi Chipown Micro–electronics Ltd. (Chipown) – инновационная и высокотехнологичная китайская компания, основанная в 2005 году и занимающаяся разработкой драйверов и микросхем управления питанием. Chipown стал пионером в успешной разработке... ...читать
