AP8012HSEC-R1

Chipown
AC-DC flyback-преобразователь со встроенным MOSFET 820V и номинальной выходной мощностью 3.6 Вт.
развернуть ▼ свернуть ▲

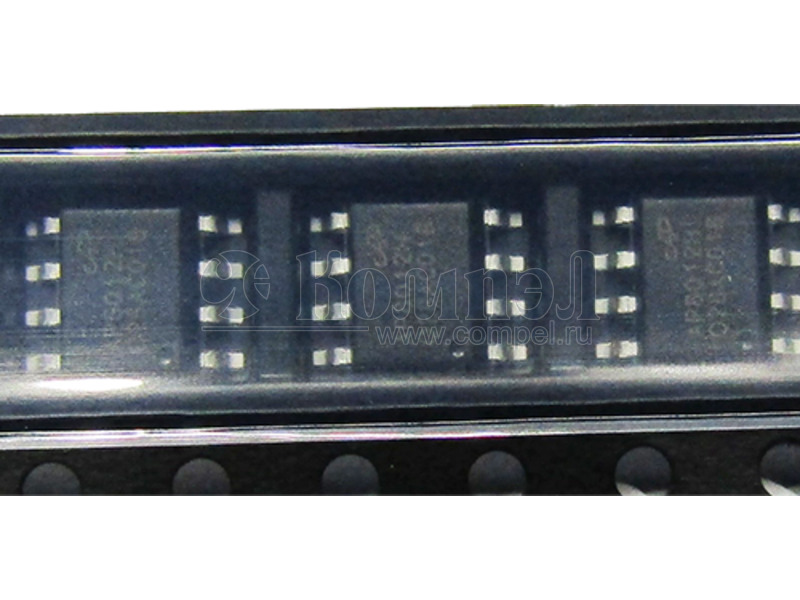

Внешний вид AP8012HSEC-R1

Технические характеристики

показать свернуть
Корпус SOP-8
Топология
Максимальное напряжение силового ключа
Максимальный ток силового ключа
Номинальная мощность
Максимальная частота преобразователя
Максимальная скважность преобразователя
Ток собственного потребления
Примечание
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 3

показать свернуть
PDF
Документация на серию AP8012H

Дата модификации: 10.08.2023

Размер: 92.1 Кб

1 стр.

Chipown AP8012H Low Standby-Power Off-line PWM converters General Description The AP8012H consists of a Pulse Width Modulator (PWM) controller and a power MOSFET, specifically designed for a high performance off-line converter with minimal external components. AP8012H offers complete protection coverage with automatic self-recovery feature including Cycle-by-Cycle current limiting (OCP), over temperature protection (OTP), under-voltage Lockout protection(UVLO)，VDD over-voltage protection(OVP), and soft-start. Burst mode operation and device very low consumption helps to meet the standby energy saving regulations. Excellent EMI performance is achieved with frequency modulation. The device consists of a high voltage start-up circuit in order to reduce the system set-up time. The device provides an advanced platform well suited for low standby-power and cost-effective flyback converters. Features Applications ■ Integrated 800V avalanche-rugged power MOSFET ■ Electromagnetic Oven power supplies ■ 85V to 265V wide range AC voltage input ■ Small household application power supplies (Coffee ■ Semi enclosed steady output power 6W(DIP-8)@85~265VAC machine, Electric kettle, etc.) ■ Frequency modulation for low EMI Package/Order Information ■ Burst-mode Operation ■ Built-in Soft Start ■ Internal HV Start-up Circuit ■ Excellent Protection :  Over Current Protection (OCP)  Over Temperature Protection (OTP)  VDD over-voltage protection (OVP) Order codes Package AP8012HNEC-T1E DIP-8 AP8012HNEC-T1L DIP-8 AP8012HSEC-R1 SOP-8 Typical Application S nubber AC 8 5~ 265V VDD OTP B lock C ontrol B lock COMP DC O u tp u t SW S U P P LY & U V LO H V S tart B lock P W M S w itch & G ate D river FB B lock A P 8012H GND 13/F, Building C, Wangzhuang Technology Innovation Center, Longshan Road,New District, Wuxi Tel: +86(510)85217718 http://www.chipown.com Rev.A 1801 1 / 10 PDF
Документация на AP8012HSEC-R1

Microsoft Word - AP8012H Datasheet 英文版Rev.A 1801

Дата модификации: 10.01.2023

Размер: 295.2 Кб

10 стр.

Chipown AP8012H 低待机功耗离线式开关电源IC 概述 AP8012H芯片内部集成了脉宽调制控制器和功率MOSFET，适用于小功率离线式开关电源。该芯片提供了完整的智 能化保护功能，包括过流保护，欠压保护，过压保护，过温保护和软启动功能。间歇工作模式能够降低系统处于待机模 式时的功耗；抖频技术有助于改善EMI特性。该芯片还内置高压启动模块，保证系统能迅速启动。 特征 应用领域 ■ 内置800V高雪崩能力智能功率MOSFET ■ 电磁炉电源 ■ 满足85~265V宽AC输入工作电压 ■ 小家电辅助电源 ■ 全电压半封闭式稳态输出功率6W(DIP-8封装) ■ 抖频技术改善EMI特性 封装/订购信息 ■ 间歇工作模式 ■ 软启动 ■ 内置高压启动电路 ■ 保护功能  过流保护（OCP）  过温保护（OTP）  VDD过压保护 订购代码 封装 AP8012HNEC-T1E DIP-8 AP8012HNEC-T1L DIP-8 AP8012HSEC-R1 SOP-8 典型应用 S n u b be r AC 8 5~ 2 6 5V VDD OTP B lock C ontrol B lock COMP DC O u tp u t SW S U P P LY & U V LO H V S tart B lock P W M S w itch & G ate D river FB B lock A P 8 0 1 2H GND 无锡新区 龙山路 旺庄科技创业中心 C 幢 13 层 电话：+86(510)85217718 网址：http://www.chipown.com RevA..1801 1 / 10 PDF
Документация на AP8012HSEC-R1

Microsoft Word - AP8012H Datasheet 中文版Rev.A 1801

Дата модификации: 10.01.2018

Размер: 358.3 Кб

10 стр.

    Публикации 1

    показать свернуть
    07 марта 2023
    новость

    АC/DC- и DC/DC-контроллеры, драйверы ключей и другие компоненты Chipown на складе КОМПЭЛ

    Wuxi Chipown Micro–electronics Ltd. (Chipown) – инновационная и высокотехнологичная китайская компания, основанная в 2005 году и занимающаяся разработкой драйверов и микросхем управления питанием. Chipown стал пионером в успешной разработке... ...читать
