PN8149TNE-A1

Chipown
Chipown PN8149T 超低待机功耗的交直流转换芯片 概述 特性 PN8149T 内 部 集 成 了 脉 宽 调 制 控 制 器 和 功 率 MOSFET，专用于高性能、外围元器件精简的 交直流转换开关电源。            该芯片提供了极为全面和性能优异的智能化保 护功能，包括周期式过流保护（外部可调）、 过载保护、过压保护、CS短路保护、软启动功 能。通过Hi-mode、Eco-mode、Burst-mode的三 种脉冲功率调节模式混合技术和特殊器件...
развернуть ▼ свернуть ▲

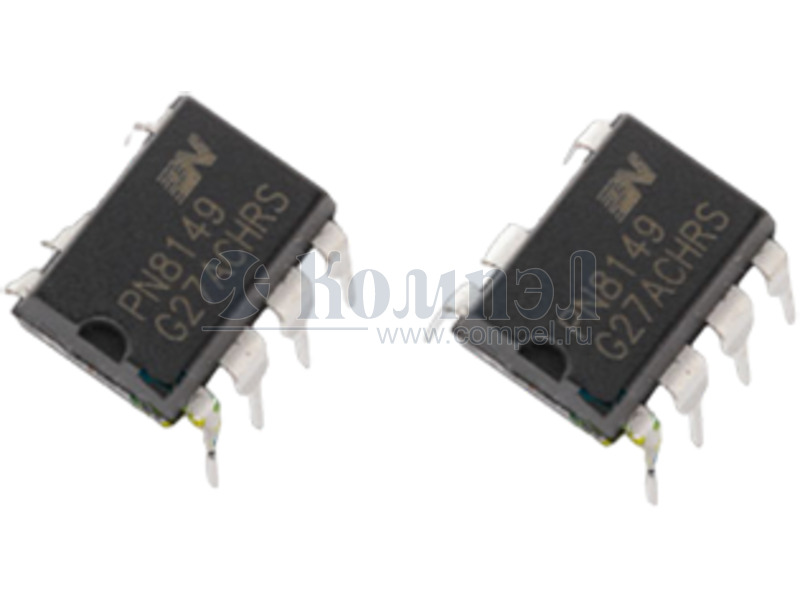

Внешний вид серии PN8149T

Технические характеристики

показать свернуть
Корпус DIP-8
Топология
Максимальное напряжение силового ключа
Номинальная мощность
Максимальная частота преобразователя
Примечание Low Standby-Power Off-line PWM Converter
